Installation du porte-bouteille à oxygène horizontal
AVERTISSEMENT
Toujours ajuster le système de pesée ou de sortie du lit si une option est ajoutée pendant que le système de pesée ou de
sortie du lit est armé.
Le porte-bouteille à oxygène horizontal accueille une bouteille à oxygène en position horizontale sur la partie supérieure
de la tête de lit.
Pour installer le porte-bouteille à oxygène horizontal en option :
1.
Placer le porte-bouteille à oxygène sur la partie supérieure de la tête de lit (A)
2.
Visser la fixation du porte-bouteille à oxygène sur la tête de lit (B)
bouteille à oxygène horizontal au produit.
3.
Passer les sangles du bas (C) à travers les poignées de la tête de lit
4.
Fixer les sangles du bas à leurs fixations respectives.
5.
Placer la bouteille à oxygène dans le porte-bouteille.
6.
Placer le protecteur du porte-bouteille à oxygène sur la bouteille à oxygène (D)
Remarque : L'utilisateur peut orienter l'ouverture du protecteur du porte-bouteille à oxygène vers le côté droit ou
gauche du produit.
7.
Attacher les sangles du protecteur du porte-bouteille à oxygène ensemble (E)
E
122
Accessoires
D
E

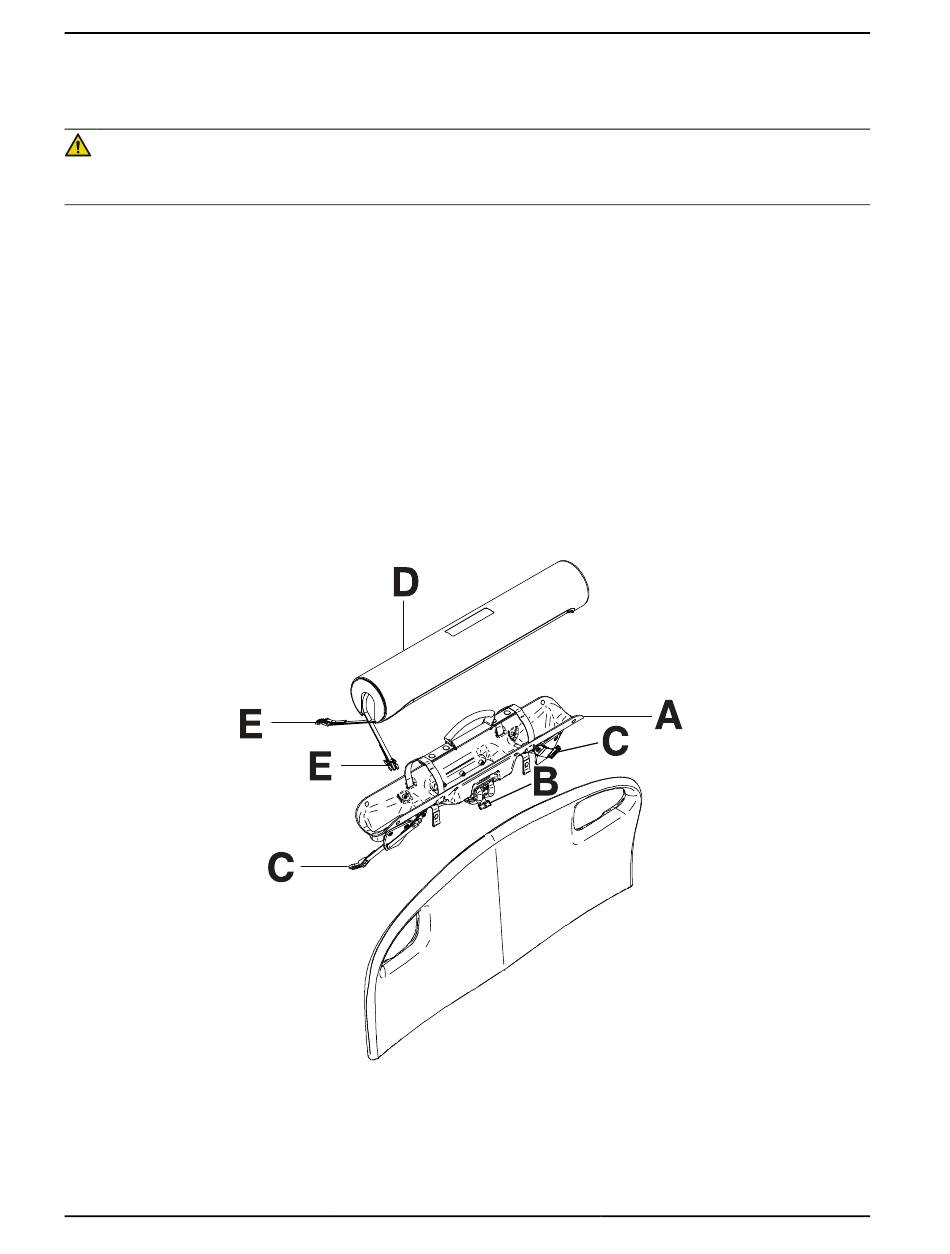

Figure 133 : Porte-bouteille à oxygène horizontal
2141-209-007 REV D
(Figure 133 à la page
(Figure 133 à la page
122) pour fixer le porte-
(Figure 133 à la page
122).
(Figure 133 à la page
(Figure 133 à la page
A
C
B
122).
122).
122).
