Installation du double support de perfusion à deux positions en option
Le double support de perfusion à deux positions en option est fixé de façon permanente du coté tête du produit. Le
support a une potence télescopique qui se déplie pour offrir un second choix de hauteur. L'utilisateur peut également
replier et ranger le support de perfusion lorsqu'il n'est pas utilisé.
Outils requis :
•
Deux rondelles
•
Deux boulons
•
Clé à cliquet de 3/8 po.
•
Douille de 1/2 po.
Pour installer le support de perfusion en option :
1.
À l'aide de la clé à cliquet de 3/8 po. et de la douille de 1/2 po., installer une rondelle (C) et un boulon (D) pour fixer
le support de perfusion dans le logement situé du côté tête du produit (A)
2.
À l'aide de la clé à cliquet de 3/8 po. et de la douille de 1/2 po., installer une rondelle (C) et un boulon (D) pour fixer
le support de perfusion dans le logement situé du côté tête du produit (B)
Remarque : Les boulons ont un revêtement Scotch Grip. Le boulon doit être remplacé par un équivalent identique
s'il est retiré au cours d'un service d'entretien.
A
114
Accessoires
C
D

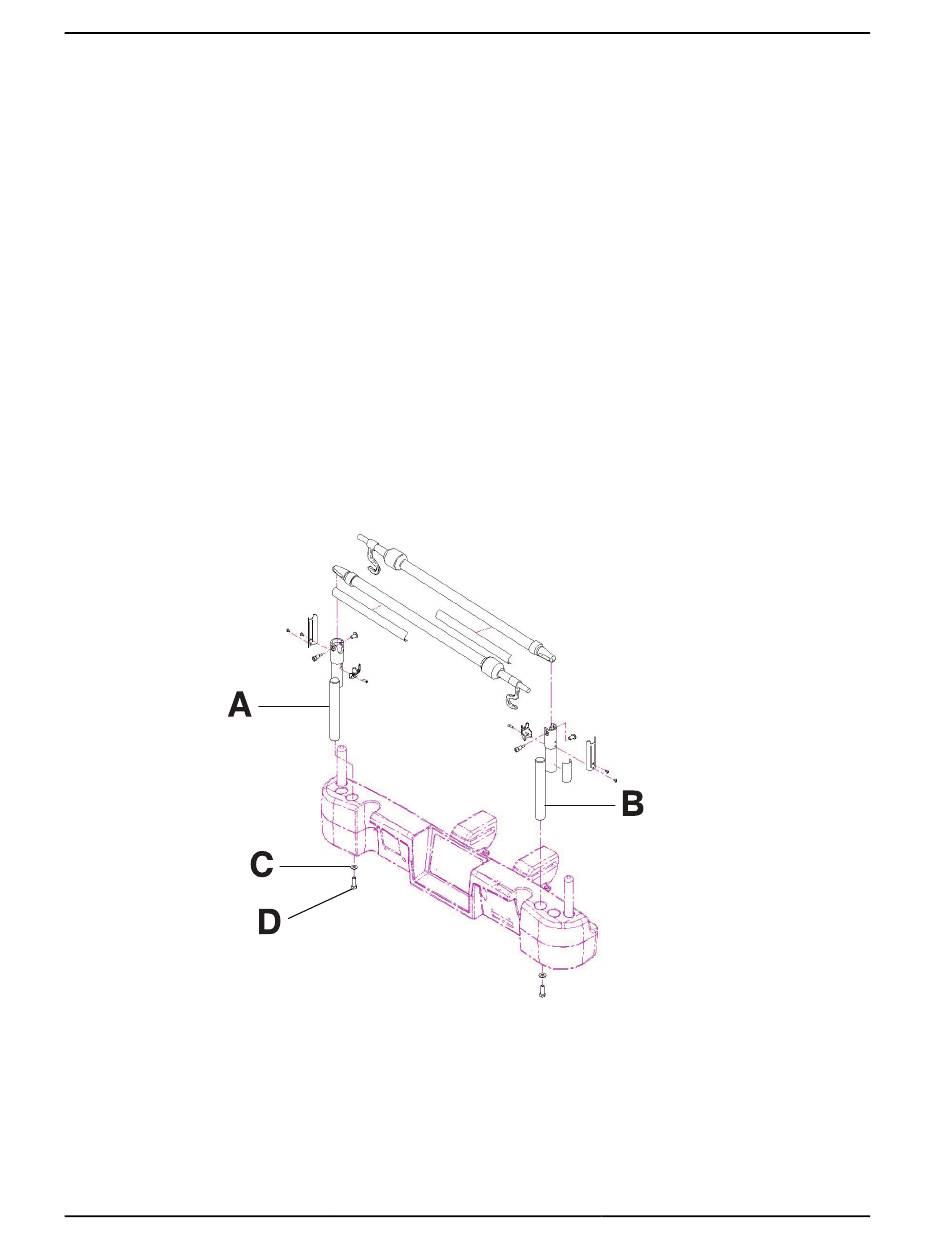

Figure 121 : Double support de perfusion à deux positions
2141-209-007 REV D
