8
9
1
2
3
4
5
6
7

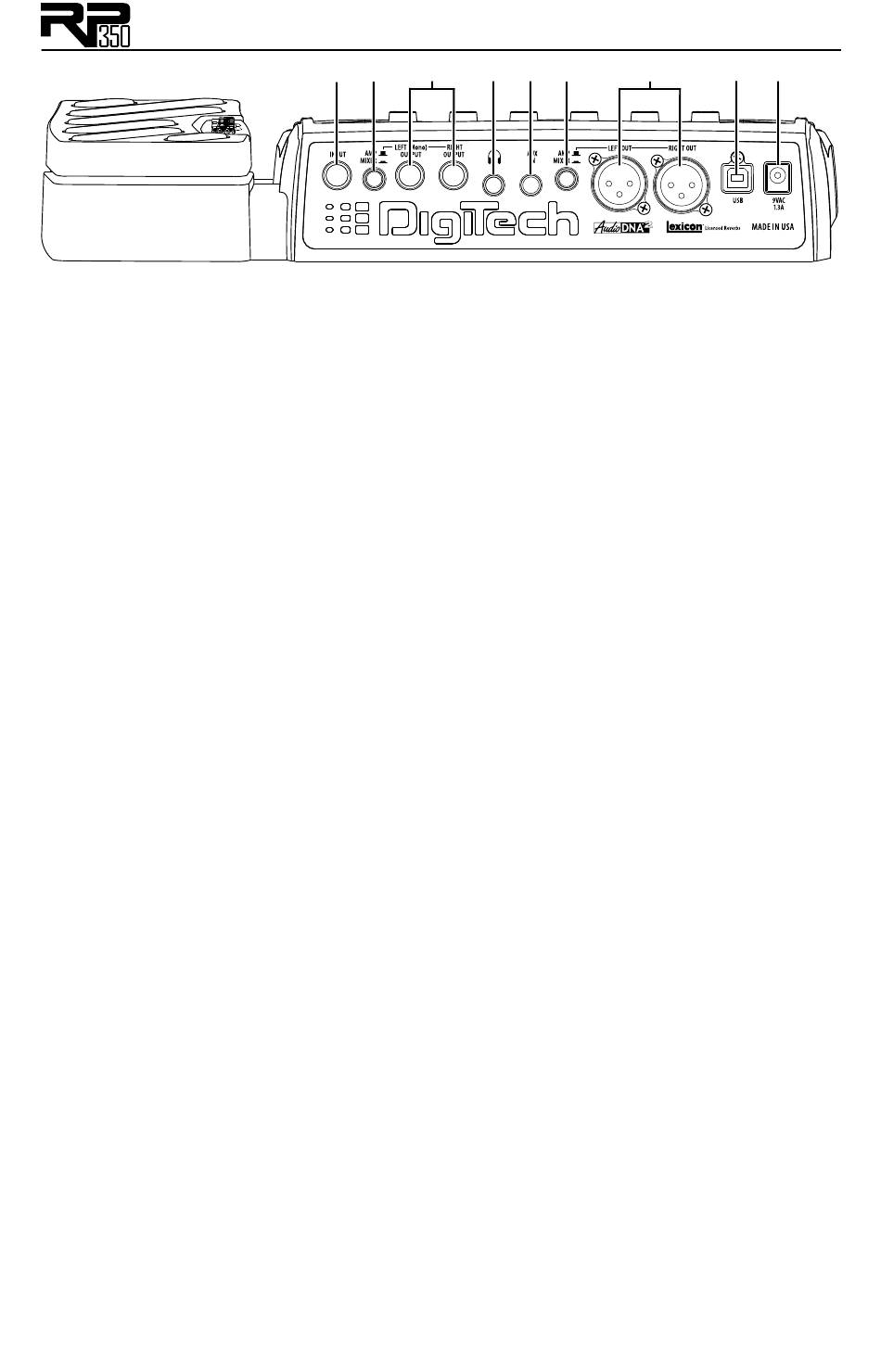

Face arrière
1. Input - Connectez votre instrument à cette entrée Jack mono haute impédance.
2. Amp / Mixer (pour les sorties Jacks 6,35 mm) - Cette touche permet d'optimiser les
sorties Jacks 6,35 mm du RP350 afin de les relier à un amplificateur guitare ou un enregistreur/
console de mixage. Lorsque cette touche est en position basse (position Mixer : l'écran affiche
1/4MIX), le circuit de compensation pour enceintes est activé et les sorties sont optimisées
afin de permettre la connexion à une console ou un enregistreur. Lorsqu'elle est en position
haute (position Amp : l'écran affiche 1/4AMP), les sorties sont optimisées afin de permettre la
connexion directe à l'entrée d'un amplificateur guitare.
3. Jacks Left (Mono) et Right - Reliez la sortie Left (Mono) à l'entrée d'un seul amplificateur
(ou d'une console de mixage) pour les applications mono. Pour les applications stéréo, reliez les
sorties Left et Right aux entrées de deux amplificateurs (ou deux voies de consoles).
4. Embase casque - Connectez un casque stéréo à cette sortie sur mini-Jack 3,5 mm. Lorsque
vous utilisez un casque, veillez à ce que la touche XLR Amp/Mixer soit en position basse
(Mixer) pour assurer une réponse en fréquence convenable. Nous vous recommandons d'utiliser
des casques offrant une impédance comprise entre 6 et 00 Ohms.
5. Jack Aux In - Reliez la sortie casque d'un lecteur de CD/MP3 à ce Jack à l'aide d'un câble
stéréo 3,5 mm pour vous entraîner avec vos morceaux préférés et utiliser la fonction Learn-A-
Lick
(voir page 27 pour plus d'informations). Utilisez le réglage de niveau de sortie du lecteur
TM
et le potentiomètre Master Level du RP350 pour régler la balance de volume.
6. Amp / Mixer (pour les sorties XLR) - Cette touche permet d'optimiser les sorties XLR
du RP350 afin de les relier à un système amplificateur/enceinte ou un enregistreur/console de
mixage. Lorsque cette touche est en position basse (position Mixer : l'écran affiche xlrMIX),
le circuit de compensation pour enceintes est activé et les sorties sont optimisées afin de per-
mettre la connexion d'une console, d'un enregistreur ou d'un casque. Lorsqu'elle est en position
haute (position Amp : l'écran affiche xlrAMP), les sorties sont optimisées afin de permettre la
connexion directe à l'entrée d'un amplificateur guitare ou d'un amplificateur de puissance.
7. Sorties ligne XLR symétriques - Reliez ces sorties à une console ou un système amplifica-
teur/enceinte équipé de connecteurs XLR symétriques. Le circuit de compensation peut être
activé lorsqu'elles sont reliées à des enceintes large bande. Les sorties XLR sont toujours confi-
gurées pour les applications stéréo.
8. Port USB - Le port USB permet de relier le RP350 à un ordinateur pour utiliser : () l'appli-
cation X-Edit™ Editor/Librarian téléchargée, et (2) la fonction de lecture et d'enregistrement
en continu de l'ordinateur. Le RP350 peut transmettre et recevoir 2 canaux en continu, en 6
et 24 bits/44, kHz. Le panneau utilitaire de l'application Editor/Librarian permet de contrôler le
mixage signal direct/signal lu et le niveau d'enregistrement USB du logiciel d'enregistrement. Les
potentiomètres 2 et 3 contrôlent également le mixage signal direct/signal lu et le niveau d'en-
registrement USB lorsque le port USB est connecté et que la rangée de paramètres Pickup Row
est sélectionnée.
Remarque : L'application X-Edit Editor/Librarian et les Drivers USB peuvent être téléchargés
sur le site www.digitech.com.
9. Embase secteur - Connectez uniquement l'adaptateur secteur DigiTech
PS093B à cette
®
embase.
7
