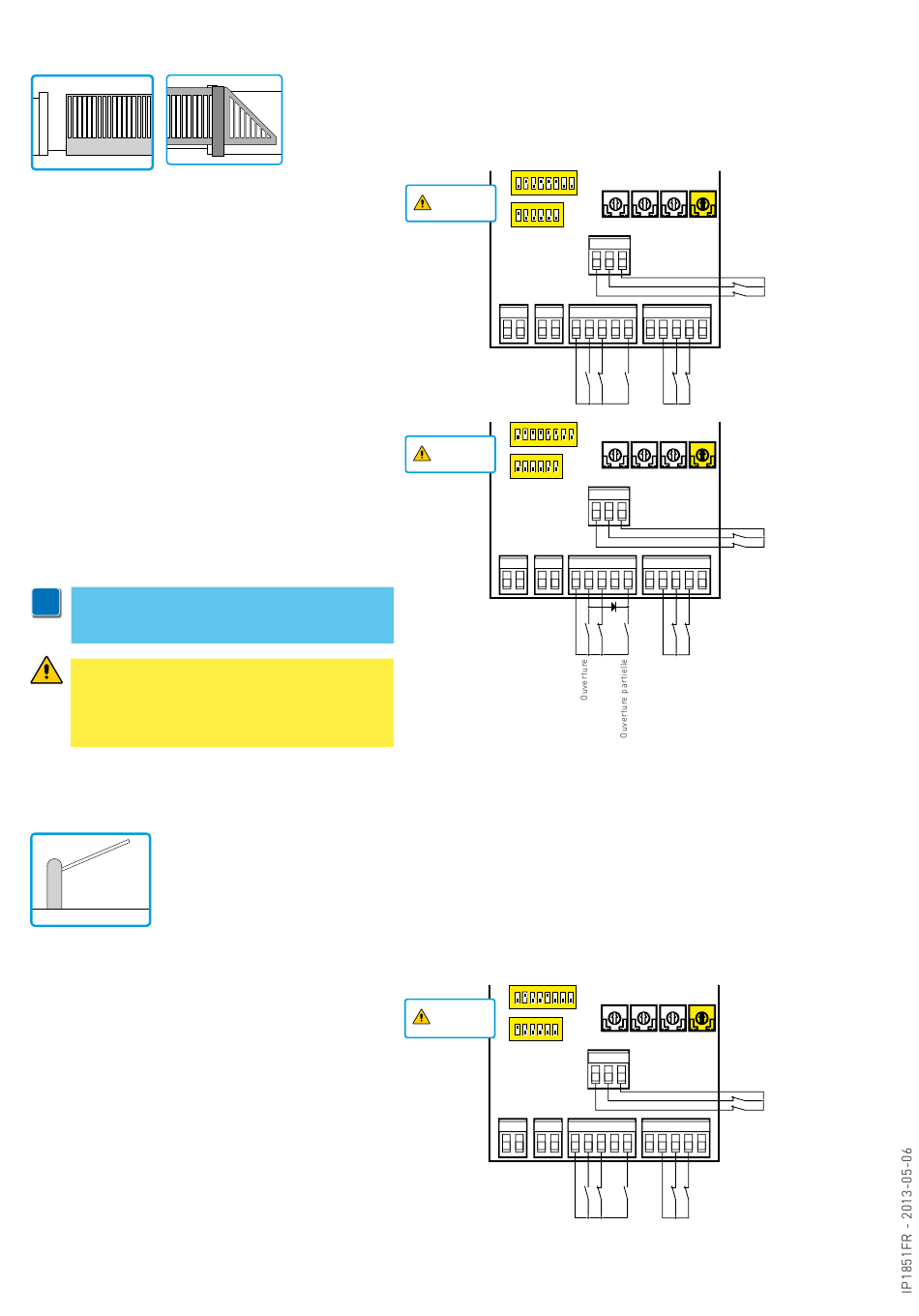

12. Exemple d'application des portails coulissants

(Exemple 1). Lorsque le tableau électronique est utilisé
dans des applications de portails coulissants :
- il est possible de raccorder les contacts N.F. des fins de
course d'ouverture et de fermeture aux bornes 0-11-12.
Avec ces raccordements, le vantail s'arrête lorsque les fins
de course interviennent.
(Exemple 2). On peut utiliser la commande radio avec
fonctionnement pas-à-pas en même temps que la borne 5
avec fonction d'ouverture en effectuant les raccordements
indiqués et en réglant DIP1A=OFF.
i
REMARQUE : si l'on utilise le bourrelet de sécurité
autocontrôlé SOFA1-SOFA2, effectuer les raccor-
dements indiqués au paragraphe 4.1.
ATTENTION : avec les automatismes CROSS5EH1
et CROSS7EH1 munis de fins de course et sans
encodeurs, il faudra imposer DIP5B=OFF et
DIP6B=OFF.
13. Exemple d'application des barrières
Lorsque le tableau électronique est utilisé dans des applications pour barrières :
- Sélectionner le sens d'ouverture correct à l'aide du DIP2A.
Raccorder les contacts N.F. des fins de course d'ouverture
et de fermeture aux bornes 0-11-12
Avec ces raccordements, la barrière s'arrête lorsque les
fins de course interviennent.
Lorsque le tableau électronique est utilisé dans des applications d'automatismes coulis-
sants :
- sélectionner le sens d'ouverture correct à l'aide du DIP2A
DIP2B=ON
DIP1A=ON
DIP2B=ON
DIP3B=ON
DIP1A=OFF
DIP2B=ON
DIP5B=ON
DIP1A=ON
16
B
ON
1 2 3 4 5 6 7
A
ON
VA VC TC
1 2 3 4 5 6
12 11 0
C NO 14 0 1 5 9 13 20 0 1 6 8 41
B
ON
1 2 3 4 5 6 7
A
ON
VA VC TC
1 2 3 4 5 6
12 11 0
C NO 14 0 1 5 9 13 20 0 1 6 8 41
B
ON
1 2 3 4 5 6 7
A
ON
VA VC TC
1 2 3 4 5 6
12 11 0
C NO 14 0 1 5 9 13 20 0 1 6 8 41
<MAX
R1
Fin de course de fermeture
Closing limit switch
Fin de course d'ouverture
Opening limit switch
<MAX
R1
Fin de course de fermeture
Closing limit switch
Fin de course d'ouverture
Opening limit switch
<MAX
R1
Fin de course de fermeture
Closing limit switch
Fin de course d'ouverture
Opening limit switch
