DITEC E2 Notice D'installation
  1. Manuels
  2. Marques
  3. DITEC Manuels
  4. Panneaux de contrôle
  5. E2
  6. Notice d'installation
DITEC E2 Notice D'installation

DITEC E2 Notice D'installation

Masquer les pouces Voir aussi pour E2:

Publicité

Liens rapides

Télécharger ce manuel

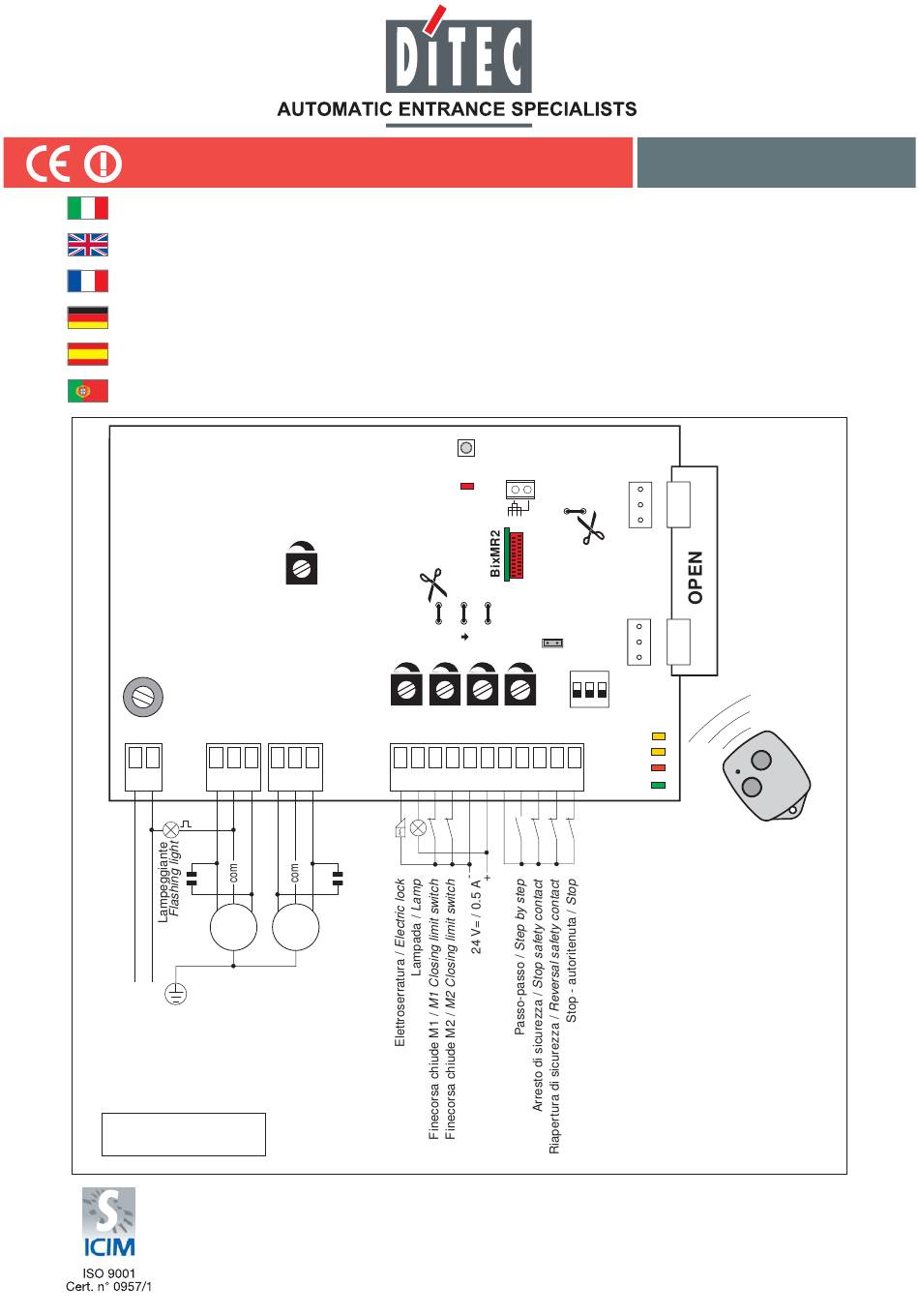

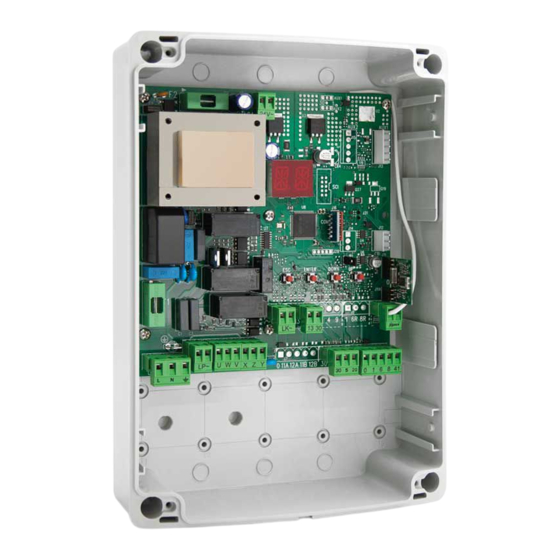

Manuale d'installazione quadro elettrico per automazione 230 V~ a 1 o 2 motori
con radio quadrifunzione incorporata 433,92 MHz.
Control panel installation manual for 230 V~ 1 or 2 motors automation with 433.92 MHz built-in four
functions radio.
Notice d'installation d'une armoire électrique pour automatisation 230 V~ à 1 ou 2 moteures avec radio
à quatre fonctions 433,92 MHz incorporée
Installationsanleitung der ein- oder zweimotorigen Torsteuerung 230 V~ mit eingebautem Funkempfänger
433,92 MHz mit vier verschiedenen Funktionen.
Manual de instalación del tablero eléctrico para automaciòn 230V~ a 1 o 2 motores con radio cuadrifunción
incorporado de 433,92 MHz
Manual de instalação quadro eléctrico para automação 230V~ com 1 o 2 motores com rádio para quatro
funções incorporado
E2
F1
L N
U W
V
X Z Y
M1
M2
1~
1~
L
N
230 V~
F1 = F 5 A linea/line
DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - ditec@ditecva.com
PRG
SIG
RF
OM
6 4
TR
R1
15
13
12
11 0 1 1 5 6 8 9
E2
ANT
JR3
COM
SO
JR5
ON
OFF 1 2 3
TC TM
11
12
SA
POWER
IP1740
rev. 2003-07-02
