Liquiline System CA80TP
Endress+Hauser
9
Mise en service
Avant que la tension d'alimentation ne soit appliquée
En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent
lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée
sur la plaque signalétique se rapporte à la consommation électrique après une minute de
fonctionnement, lorsque l' a ppareil est mis en service à 5 °C (41 °F).
‣
Version "Outdoor" uniquement : Pour éviter une surcharge du câble d' a limentation ou
un déclenchement du fusible de réseau, ne mettre l' a ppareil en service qu' à des
températures ≥ 5 ˚C (41 °F).
Activités pendant que l'analyseur est en fonctionnement
Risque de blessure et d' i nfection par le produit !
‣
Avant de déconnecter les tuyaux, s' a ssurer qu' a ucune action, p. ex.prélèvement
d' é chantillon, n' e st en cours ou ne démarre sous peu.
‣
Se protéger au moyen de vêtements, lunettes et gants de protection ou toute autre
protection adaptée.
‣
Essuyer tout réactif renversé à l' a ide d' u n mouchoir jetable et rincer à l' e au claire.
Ensuite, sécher la zone nettoyée avec un chiffon.
9.1
Préparation
9.1.1
Étapes de mise en service
1. Raccorder les tuyaux d' é chantillons liquides du système d' a limentation en
échantillon.→ 48
2. Vérifier visuellement que tous les tuyaux ont été raccordés correctement. Utiliser le
schéma de raccordement des tuyaux→ 47.
3. Insérer les flacons et effectuer les réglages les plus importants du menu.→ 50
9.1.2
Schéma de raccordement des tuyaux

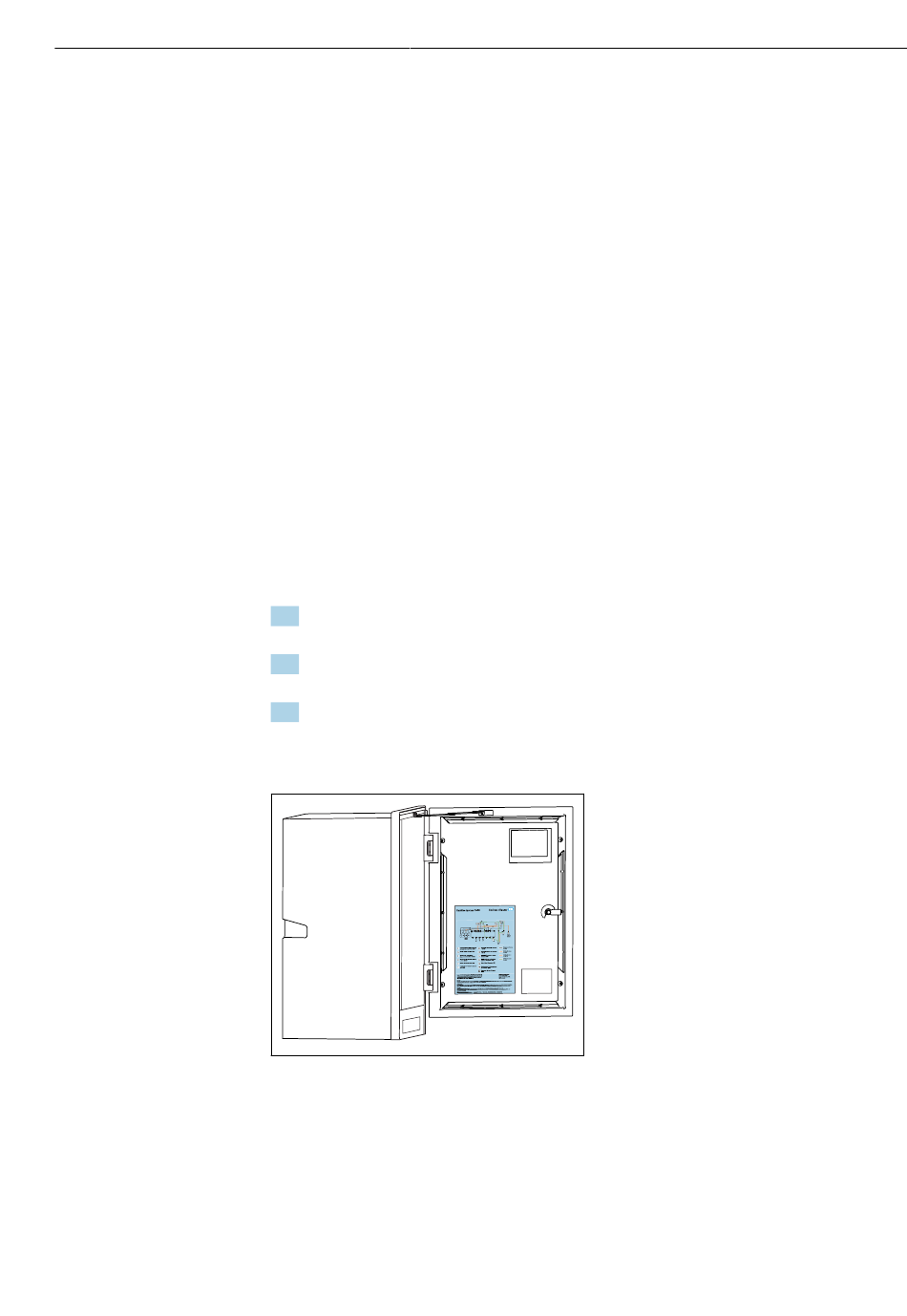

52
Schéma de raccordement des tuyaux
Les diagrammes ci-dessous reflètent l' é tat
au moment de la publication de cette
documentation. Le schéma de raccordement
des tuyaux qui s' a pplique à la version
d' a ppareil est présent à l' i ntérieur de la porte
de l' a nalyseur.
‣
Raccorder les tuyaux selon les
spécifications de ce schéma.
A0041298
Mise en service
47
