Informations générales sur la sécurité
Conservez ces instructions pour toute référence ultérieure. Rockwell Automation décline toute
responsabilité en cas de panne de ce dispositif, s'il est utilisé en dehors des caractéristiques recommandées
dans ce document.
Ce dispositif a été conçu pour être intégré au système de contrôle de sécurité d'une machine.
ATTENTION
Avant l'installation, procédez à une évaluation des risques afin de déterminer si les caractéristiques de ce
dispositif sont compatibles avec l'ensemble des caractéristiques opérationnelles et environnementales
prévisibles de la machine sur laquelle il sera installé. Vérifiez périodiquement si les caractéristiques prévues
restent valides au cours de la durée de vie de la machine.
ATTENTION
Systèmes électroniques programmables de sécurité (PES)
Le personnel responsable de l'installation et de l'application des systèmes électroniques programmables
de sécurité (PES) doit connaître les prescriptions de sécurité dans l'application du système et doit être formé
à l'utilisation du système.
Espacement requis
Un espace libre adéquat doit être aménagé autour du système (groupe de modules). Dégagements minimums
recommandés :
• 15 mm au-dessus
• 15 mm au-dessous
• 2 à 3 mm entre les modules à des températures ambiantes supérieures à 40 °C.

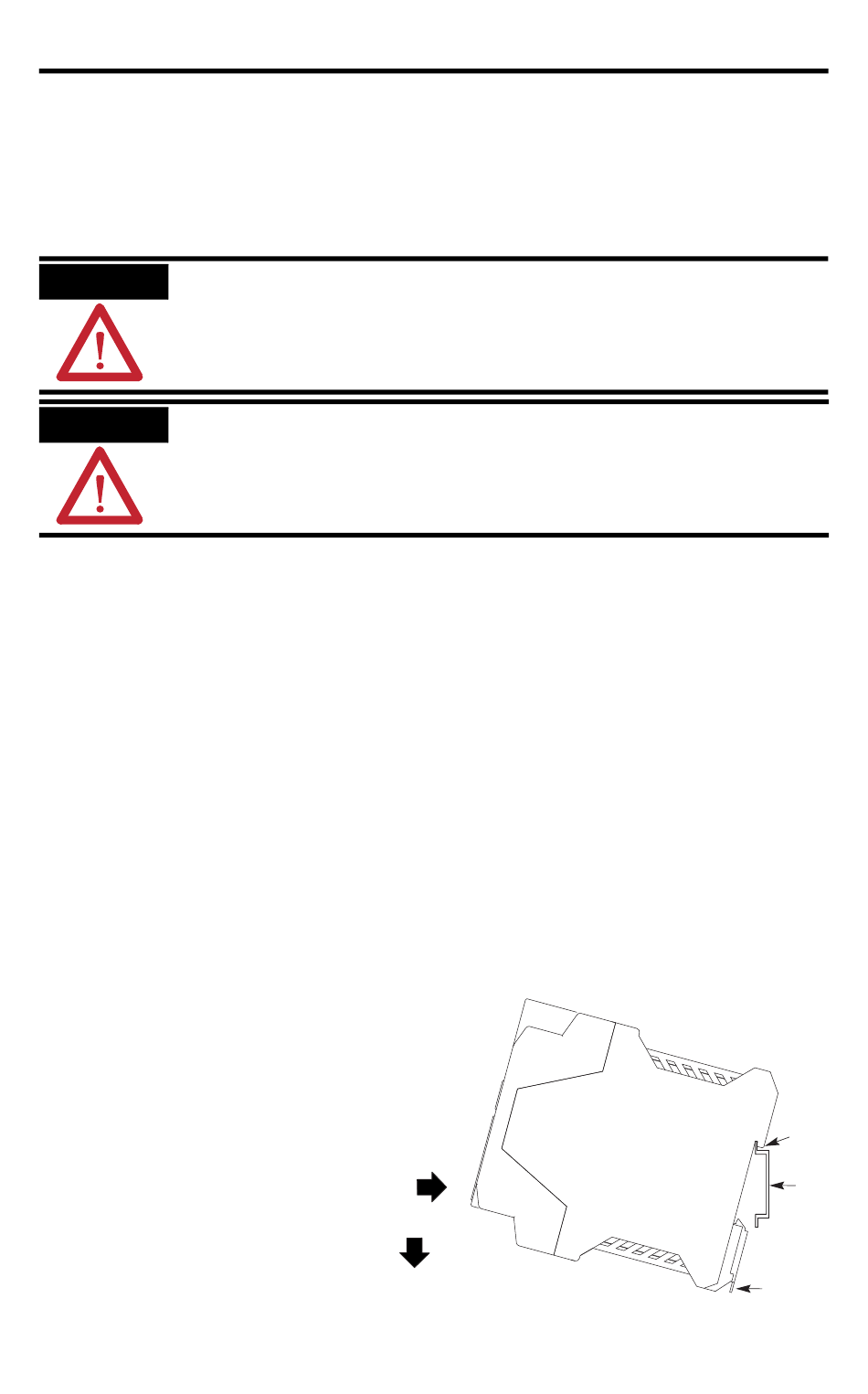

Montage du relais MSR57P
Procédez comme suit pour monter le relais MSR57P sur un rail DIN EN50022 -35 x 7,5.
1. Accrochez l'encoche supérieure sur le
rail DIN.
2. Appuyez sur la partie inférieure du
dispositif pour l'enclencher sur le rail.
3. Fixez des plaques d'extrémité à
chaque extrémité du rail DIN.
Pour retirer le dispositif du rail DIN, utilisez un
tournevis à tête plate pour tirer le verrou, puis
soulevez le dispositif pour l'extraire du rail.
Relais de sécurité de surveillance de vitesse GuardMaster MSR57P 3
Publication 440R-IN016B-FR-P - Novembre 2008
Encoche
Rail
DIN
Verrou
