Raccordements électriques
NE JAMAIS UTILISER L'ALIMENTATION SECTEUR. CELA ANNULERA LA GARANTIE
ET ENTRAÎNERA DES DÉGÂTS IRRÉVERSIBLES SUR LES COMPOSANTS
ÉLECTRONIQUES. L'INSTRUMENT POURRAIT ÊTRE IRRÉPARABLEMENT
ENDOMMAGÉ.
RACCORDER LE CONNECTEUR M12 AVANT DE METTRE LES INSTRUMENTS
SOUS TENSION.
Le VPFlowScope In-line fournit une sortie d'impulsion de 4 à 20 mA et une sortie Modbus. Tous les
signaux sont présents dans le connecteur M12. Ces sorties peuvent être utilisées pour connecter le
VPFlowScope In-line à un système de gestion du bâtiment ou à un système de surveillance de
l'énergie comme VPVision.
Broch
Signal
e
1
+12 - 24 V CC
2
0 Volt
3
4 - Signal de 20 mA, actif
4
RS485 B
5
RS485 A
* Les couleurs des fils s'appliquent aux câbles
VPInstruments
Câblage
Un câble à paire torsadée blindé doit être utilisé pour garantir une communication et des mesures
correctes. Raccorder le blindage à la prise de sol de sécurité à un point. L'épaisseur des fils dépend
de la longueur du câble. Pour un câblage mesurant moins de 300 mètres | 1 000 ft, utiliser des fils de
calibre AWG 20. Pour des câblages plus longs, utiliser un AWG 18 ou supérieur.
Alimentation
La tension d'entrée est comprise entre 12 et 24 V CC. Veiller à avoir une alimentation d'au moins
12 V au niveau du connecteur. Des baisses de tension se produiront au niveau des longs câbles et la
puissance sera insuffisante. L'écran vous avertira en cas de puissance insuffisante.
9.1
4 - Sortie 4 - 20 mA
La sortie 4-20 mA est une boucle de courant active linéarisée et non isolée pouvant être utilisée pour
raccorder le VPFlowScope In-line à un système de commande, un système de gestion de
construction/traitement ou à n'importe quel système basé sur une sortie 4-20 mA.
Une seule sortie 4-20 mA est disponible sur le VPFlowScope In-line. Cette sortie peut être affectée à
l'un des paramètres de mesure. Un seul peut être sélectionné. Un certain nombre d'unités est
disponible pour chaque mesurande. Le paramètre d'usine par défaut est m
Mesurande
Débit
Débit
Débit
Débit
Débit
Débit
© 2020 Van Putten Instruments BV | MAN-VP-SINL-FR | Révision:1901 | Date:22-06-2020
Couleur du fil*
Marron
Blanc
Bleu
Noir
Gris

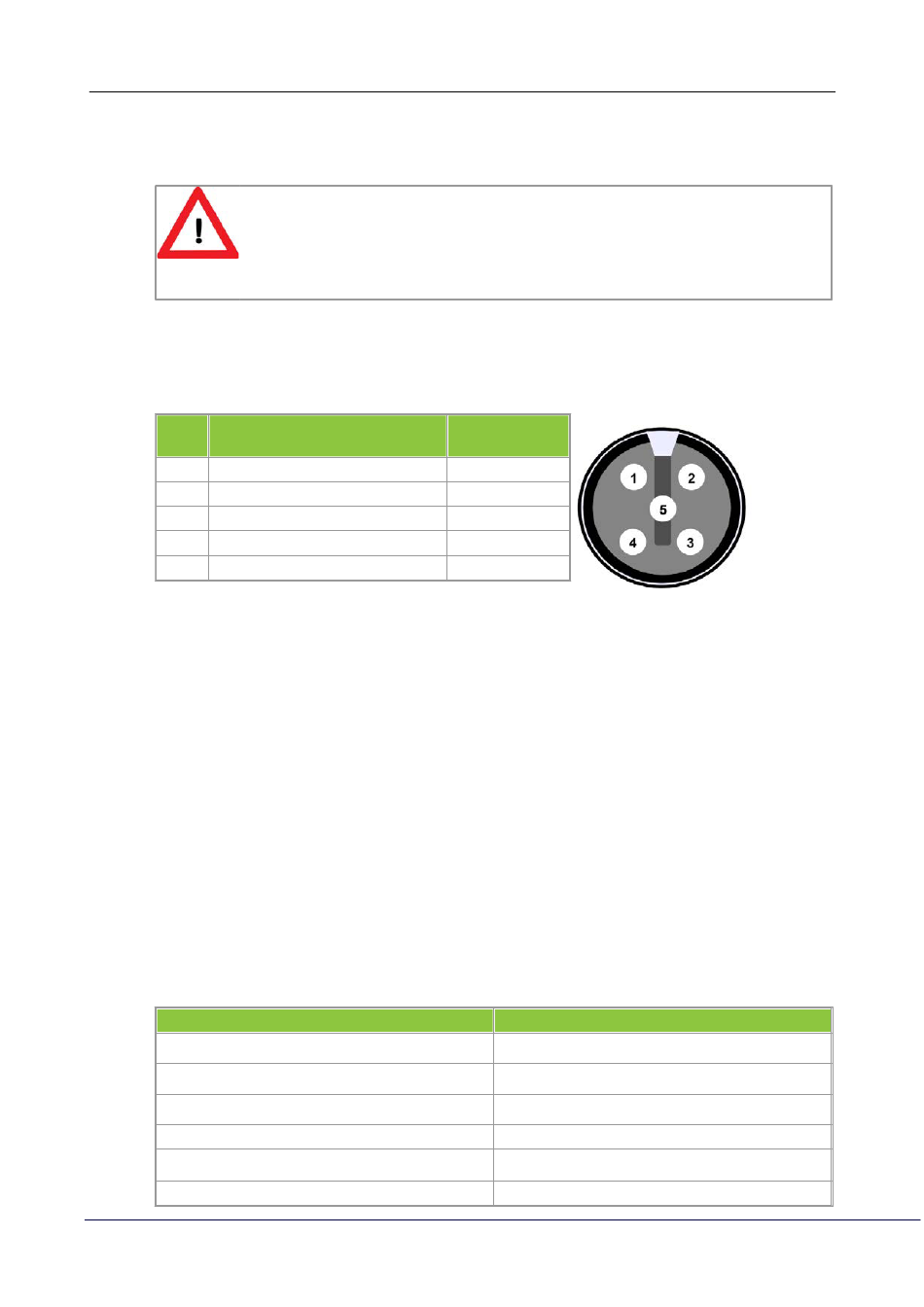

Connecteur femelle M12 à 5 broches
Unité
m
/sec
n
3
m
/h)
n
l
/min
n
pi3/min standard
3
m
/min
n
pi3/min standard
3
/h.
n
