6.4

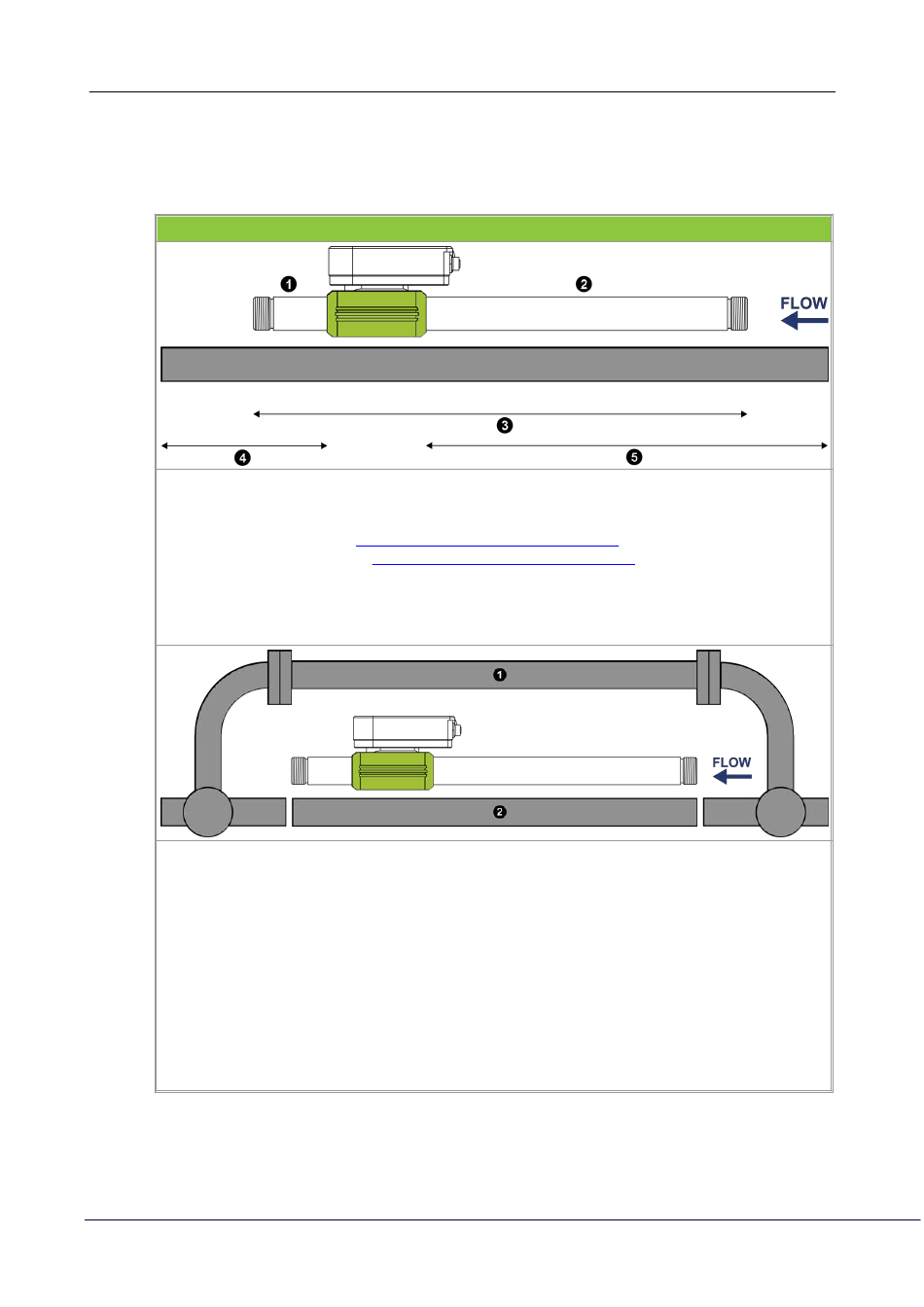

Instructions d'installation
1. Tuyau de sortie
2. Tuyau d'entrée
3. Compteur, y compris les tuyaux. Vérifiez la longueur totale
4. Longueur en aval (vérifiez
5. Longueur en amont (vérifiez
Si vous n'avez pas de kit de tuyaux : assurez-vous que les extrémités des tuyaux correspondent
au filetage interne BSP du débitmètre.
1. Dérivation optionnelle pouvant être utilisée lorsque le débitmètre doit être renvoyé pour un
réétalonnage
2. Compteur, y compris les tuyaux : Vérifiez la longueur totale et ajoutez les tolérances
appropriées pour l'espace de montage
·
DEPRESSURISEZ le tuyau
·
Découpez la section
·
Créez une dérivation optionnelle avec un clapet à bille à 3 voies pour entretenir le débitmètre
sans avoir à dépressuriser à nouveau le système. Prévoyez suffisamment de place pour monter
le compteur entre les deux et multipliez le diamètre par au moins 5x pour accueillir le clapet à
bille
·
Ajoutez une petite vanne de purge pour dépressuriser la section du compteur
© 2020 Van Putten Instruments BV | MAN-VP-SINL-FR | Révision:1901 | Date:22-06-2020
le tableau d'installation de la
le tableau d'installation de la
tuyauterie)
tuyauterie)
15
