Mesure
Pour tous les paramètres, l'intervalle de mise à jour est de 1 seconde. Pendant cette seconde,
plusieurs échantillons sont prélevés et la moyenne est calculée pour obtenir un résultat stable et
fiable.
5.1
Débit
Le VPFlowScope In-line utilise notre capteur de débit massique thermique de type à insertion
breveté. Il n'y a pas de flux de dérivation, ce qui se traduit par une grande solidité et une moindre
sensibilité à la saleté ou aux particules. Le capteur de débit est directement compensé en
température.
Le signal de réponse du capteur est directement
lié au débit massique et peut être décrit par la
formule suivante :
Vout = k *λ* ρ * v * (Ts-Tg)
Vout = tension de sortie
k = constante (géométrique) du capteur
λ = conductivite thermique du gaz
ρ = densite du gaz
v = vitesse réelle en m/s
Ts = température du capteur
Tg = température du gaz

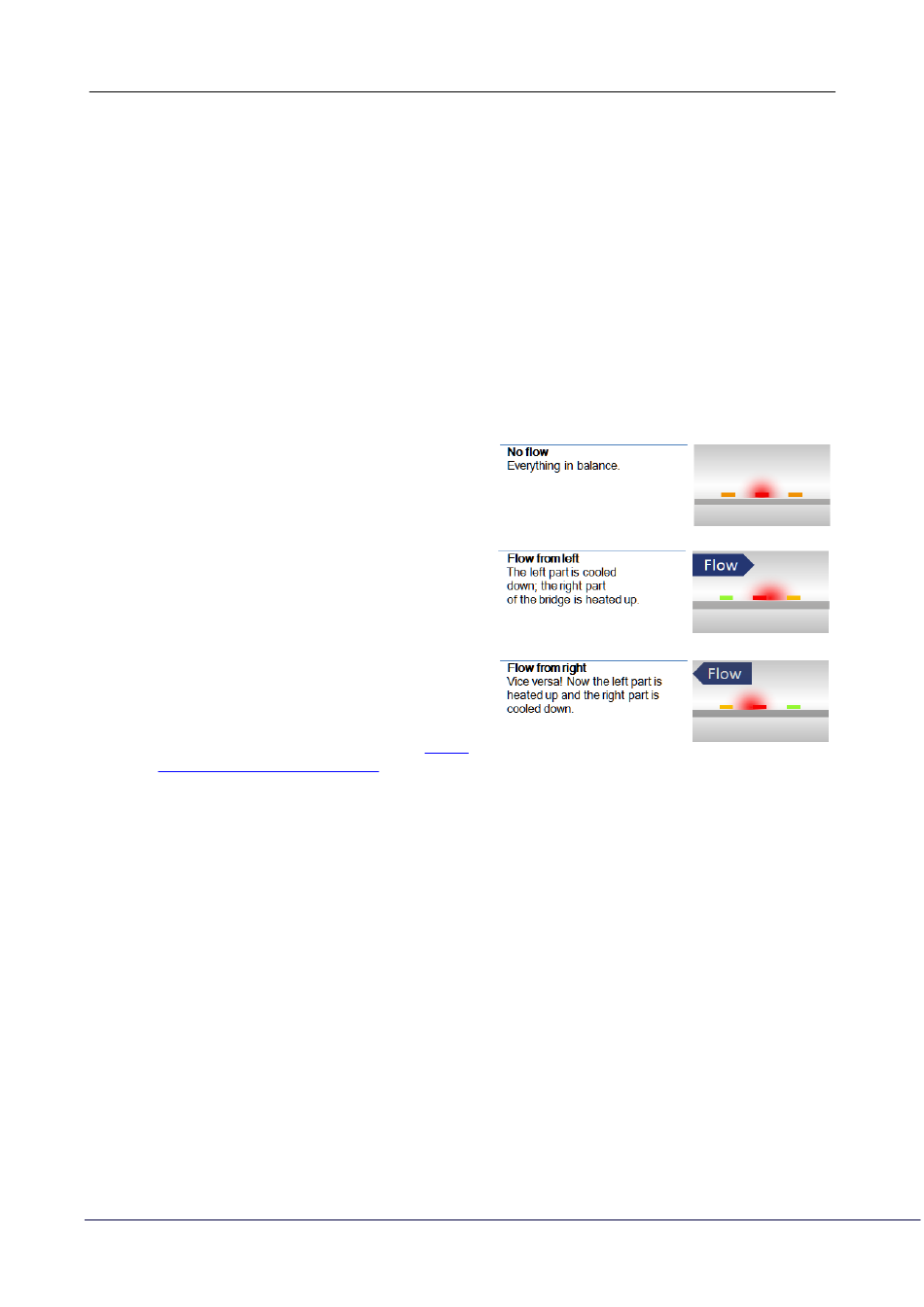

La sensibilité bidirectionnelle optionnelle est
illustrée dans l'image de droite. En mode
bidirectionnel, la valeur de débit négatif est
représentée par un signe moins. La valeur de 4-
20 mA doit être adaptée à l'application.
chapitre 9.1 pour plus de détails.
5.2
Pression
Le VPFlowScope In-line est équipé d'un capteur de manomètre intégré. La plage de mesure est de 0
- 250 psi, arrondi à 0 - Jauge 16 bar. Le capteur ne peut pas mesurer le vide, veuillez nous contacter
si vous avez une application de vide. La membrane du capteur peut traiter des milieux compatibles
avec le verre, le silicium, l'acier inoxydable, le Sn/Ni, le placage et la soudure An/Ag.
Le signal du capteur est échantillonné sur 16 bits. La résolution pratique est de 0,24 mbar sur
l'échelle de 0 à 16 bar, ce qui est égal à 0,004 psi sur l'échelle de 250 psi.
© 2020 Van Putten Instruments BV | MAN-VP-SINL-FR | Révision:1901 | Date:22-06-2020
