Sortie d'impulsion
Le VPFlowScope In-line est doté d'une sortie d'impulsion active à basse fréquence. L'impulsion est
une sortie libre de « non potentiel » car elle agit comme une sortie de courant contrôlée. Pour la
rendre passive, un isolateur externe peut être utilisé.
L'intervalle d'impulsion peut être réglé avec le logiciel VPStudio. Une impulsion de 0 - 20 mA sera
générée lorsque l'intervalle est dépassé. La fréquence d'impulsion maximale est d'une fois toutes les
2 secondes. Si l'intervalle entre les impulsions est trop petit, il en résultera une impulsion continue
(niveau de 20 mA).
La sortie d'impulsion est connectée à la valeur du compteur interne. Lorsque le compteur a
augmenté l'intervalle d'impulsion, l'impulsion est générée. Comme il n'est pas possible de générer
une impulsion négative, le débit négatif ne peut pas être indiqué par une impulsion. En cas de débit
négatif, le compteur interne compte à rebours. Les impulsions ne seront pas générées tant que la
même quantité de débit positif n'aura pas été à nouveau ajoutée au compteur. De cette façon, nous
garantissons que la sortie d'impulsion sera toujours synchronisée avec le compteur interne du
VPFlowScope In-line. En cas de débit négatif continu, il convient d'envisager de changer le sens du
débitmètre.
Paramètres par défaut
Diamètre
< 25 mm
> 25 mm et < 45 mm
> 45 mm
Sortie d'impulsion

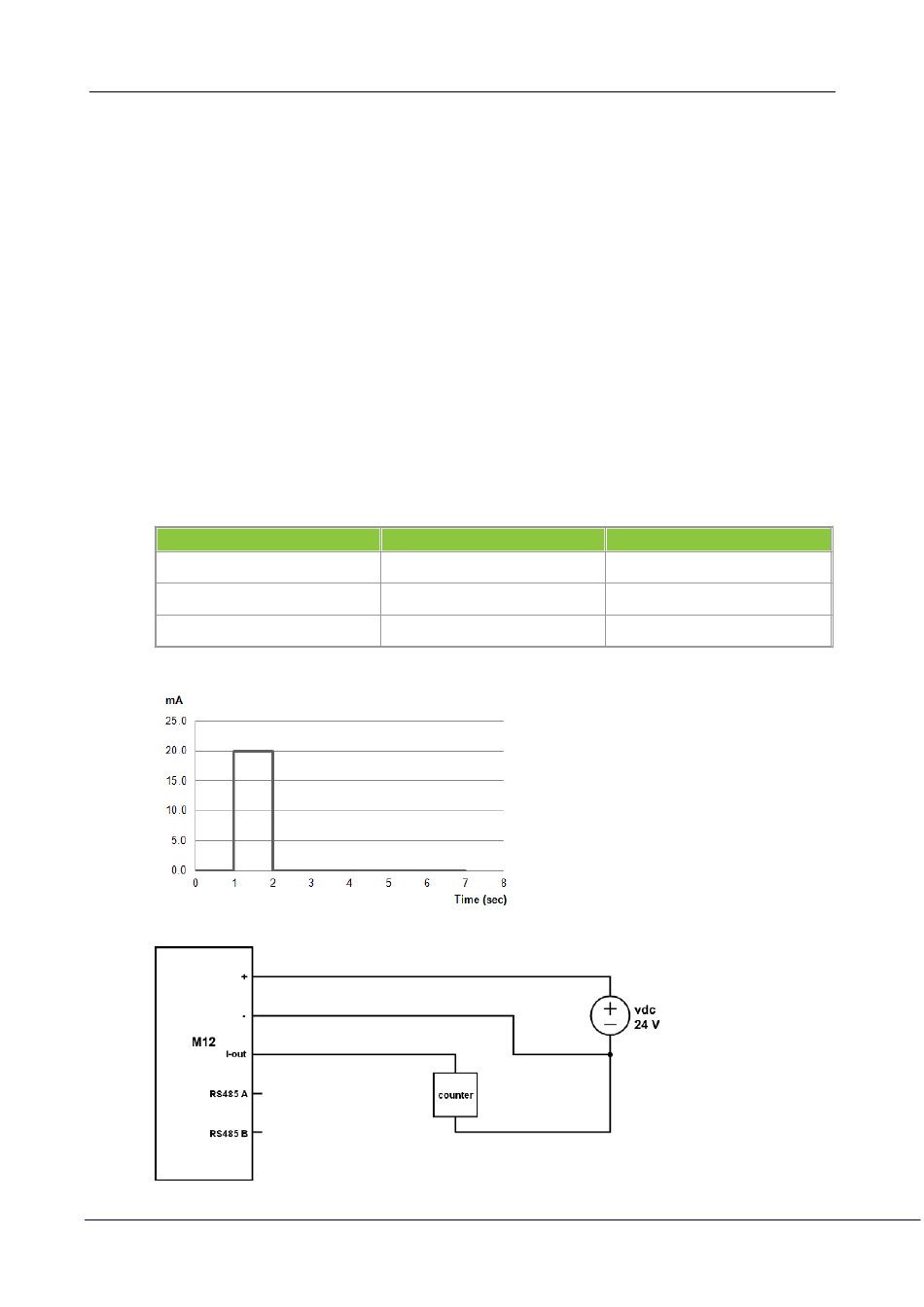

Schéma électrique :
