Raccordements électriques
NE JAMAIS UTILISER L'ALIMENTATION SECTEUR. CELA ANNULERA LA GARANTIE
ET ENTRAÎNERA DES DÉGÂTS IRRÉVERSIBLES SUR LES COMPOSANTS
ÉLECTRONIQUES. L'INSTRUMENT POURRAIT ÊTRE IRRÉPARABLEMENT
ENDOMMAGÉ.
RACCORDER LE CONNECTEUR M12 AVANT DE METTRE LES INSTRUMENTS
SOUS TENSION.
Le VPFlowScope DP fournit une sortie d'impulsion de 4 .. 20 mA et une sortie Modbus. Tous les
signaux sont présents dans le connecteur M12. Ces sorties peuvent être utilisées pour connecter le
VPFlowScope DP à un système de gestion du bâtiment ou à un système de surveillance de l'énergie
comme VPVision.
Broch
Signal
e
1
+12 .. 24 V CC
2
0 Volt
3
4 .. Signal de 20 mA, actif
4
RS485 B
5
RS485 B
* Les couleurs des fils s'appliquent aux câbles
VPInstruments
Câblage
Un câblage en paires torsadées blindées doit être utilisé pour garantir une communication et des
mesures correctes. Raccorder le blindage à la prise de terre de sécurité à un point. L'épaisseur des
fils dépend de la longueur du câble. Pour un câblage mesurant moins de 300 mètres, utiliser des fils
de calibre AWG 20. Pour des câblages plus longs, utiliser un AWG 18 ou supérieur.
Alimentation
La tension d'entrée est comprise entre 12 et 24 V CC. Veiller à avoir une alimentation d'au moins
12 V au niveau du connecteur. Des baisses de tension se produiront au niveau des longs câbles et la
puissance sera insuffisante. L'écran vous avertira en cas de puissance insuffisante.
© 2020 VPInstruments | MAN-VP-SDP-FR | Révision:1903 | Date:04-06-2020
Couleur du fil*
Marron
Blanc
Bleu
Noir
Gris

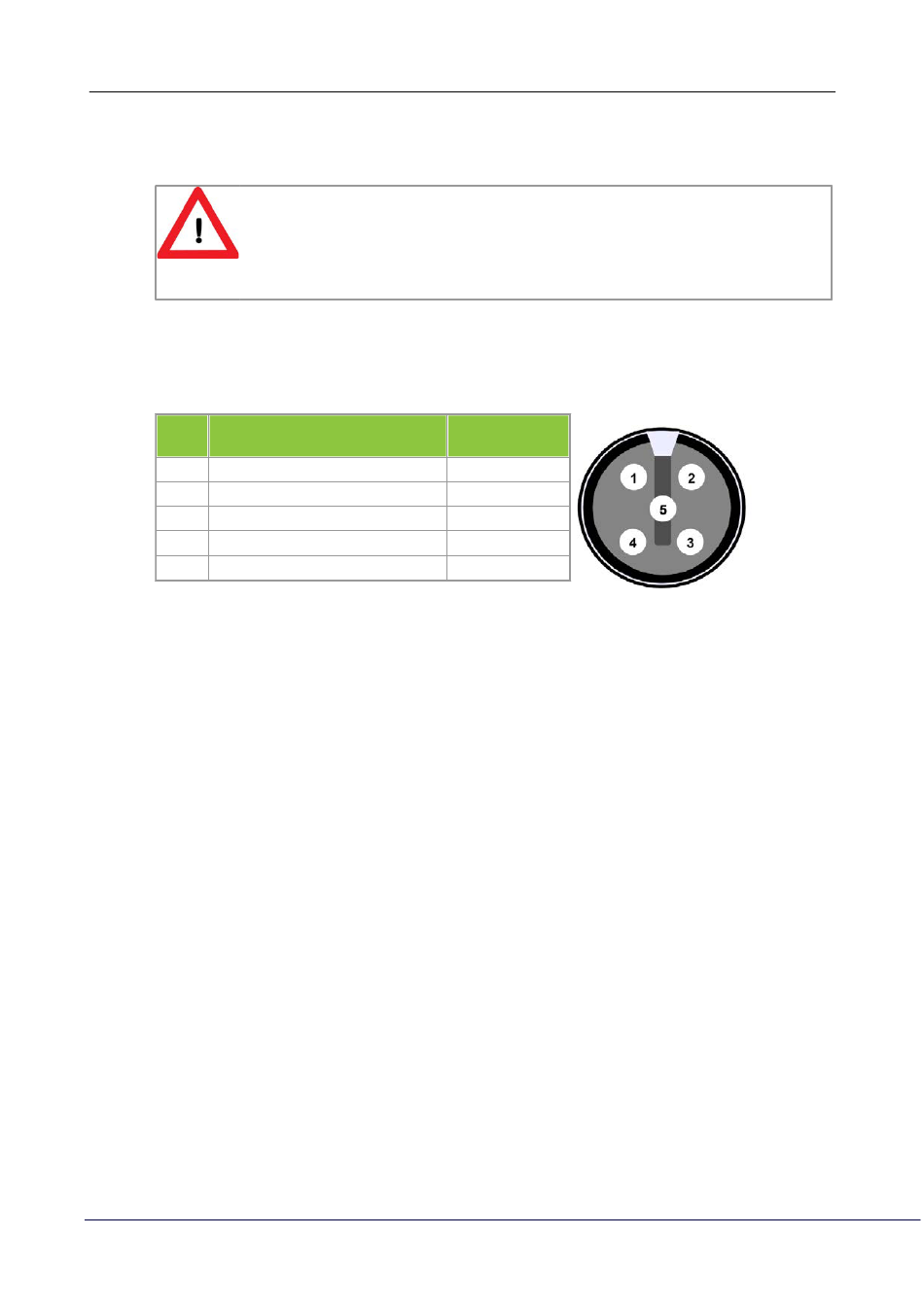

Connecteur femelle M12 à 5 broches
