9.2 Remise en état
1. Dévisser le capteur complet et le retirer dans le sens axial. Au cours de cette opération,
2. Si les bouts d'arbre ou les demi-accouplements emmanchés sur le bout d'arbre du moteur
3. Desserrer ou fixer l'élément vissé de l'accouplement par la vis à 6 pans creux (clé de 8 mm).
Tableau 9-6 Couples de serrage recommandés pour l'élément vissé de l'accouplement
Diamètre de filetage
M16
M20
M24
Montage
Remettre et fixer le capteur de vitesse démonté. Pour les exécutions différentes, tenir compte
des instructions de montage et de service du constructeur du capteur.
Les numéros de légende de l'illustration suivante renvoient à des explications fournies au
chapitre Pièces de rechange / Capteur de vitesse (Page 130).

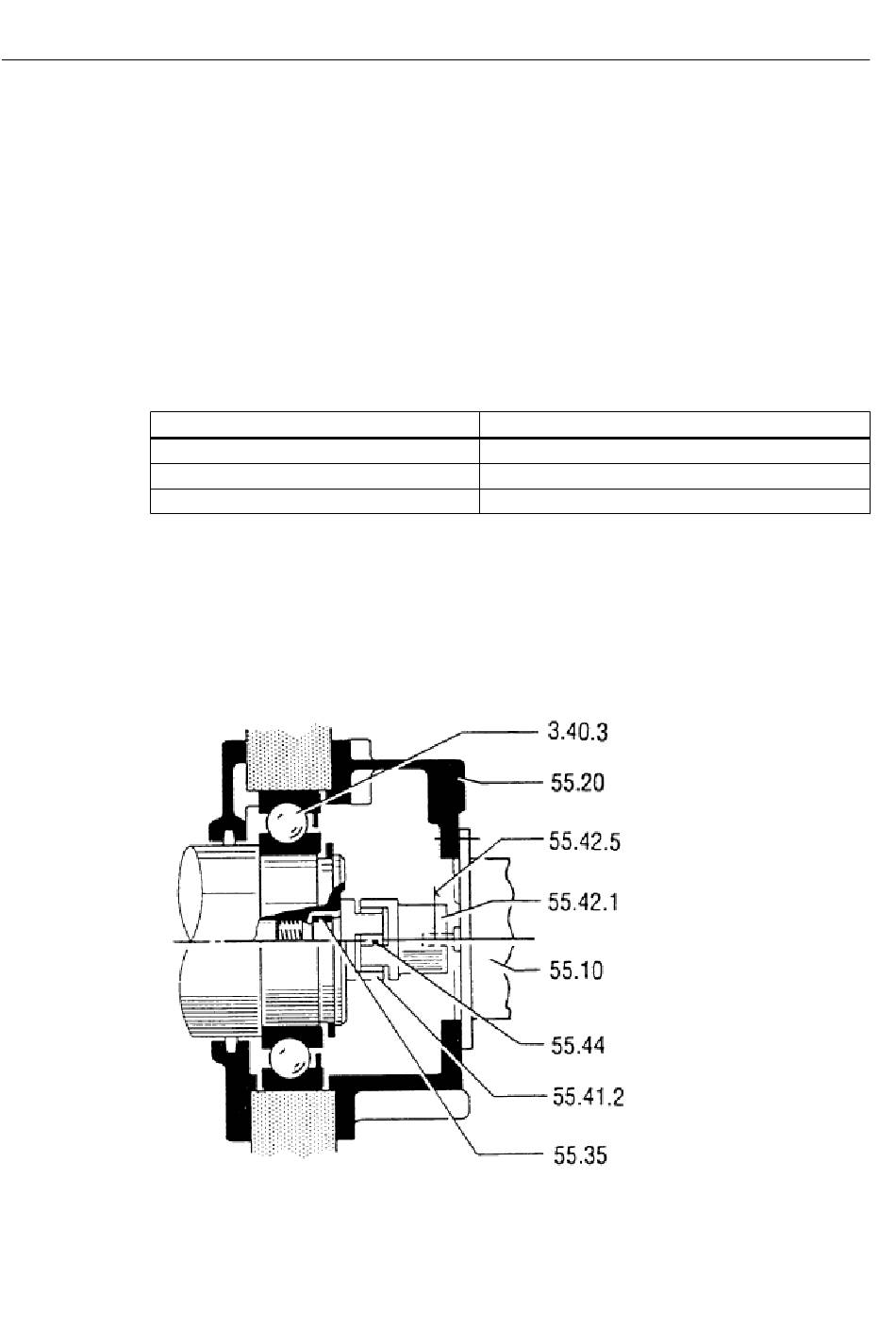

Figure 9-6
108
les demi-accouplements se séparent dans le sens axial.
sont endommagés, il faut les démonter et les remplacer.
– Lors du remplacement de pièces endommagées, veiller à la bonne disposition des
pièces, par ex. de la bague de tolérance.
– Au montage, utiliser les outils appropriés et bloquer les assemblages vissés avec du
LOCTITE soluble.
Montage du capteur de vitesse
Couple [Nm]
20
30
40
SIMOTICS DC 1HS6
Instructions de service 02/2016
