Pièces de rechange
10.4 Stators et rotors, hauteur d'axe 180 à 280
Figure 10-3
Tableau 10-1 Pièces de rechange, stators et rotors 1G.6, 1H.6, hauteur d'axe 180 à 200
Nº Désignation
3.00 Boîte-palier (palier de positionnement)
4.00 Boîte-palier (palier libre)
5.00 Flasque-palier, côté D
5.41 Plaque à ouïes
5.45 Couvercle avec joint d'étanchéité
6.00 Flasque-palier, côté N
6.18 Barrette de serrage pour mise à la terre
6.43 Couvercle avec joint d'étanchéité
6.45 Couvercle avec joint d'étanchéité
8.00 Rotor, complet
114

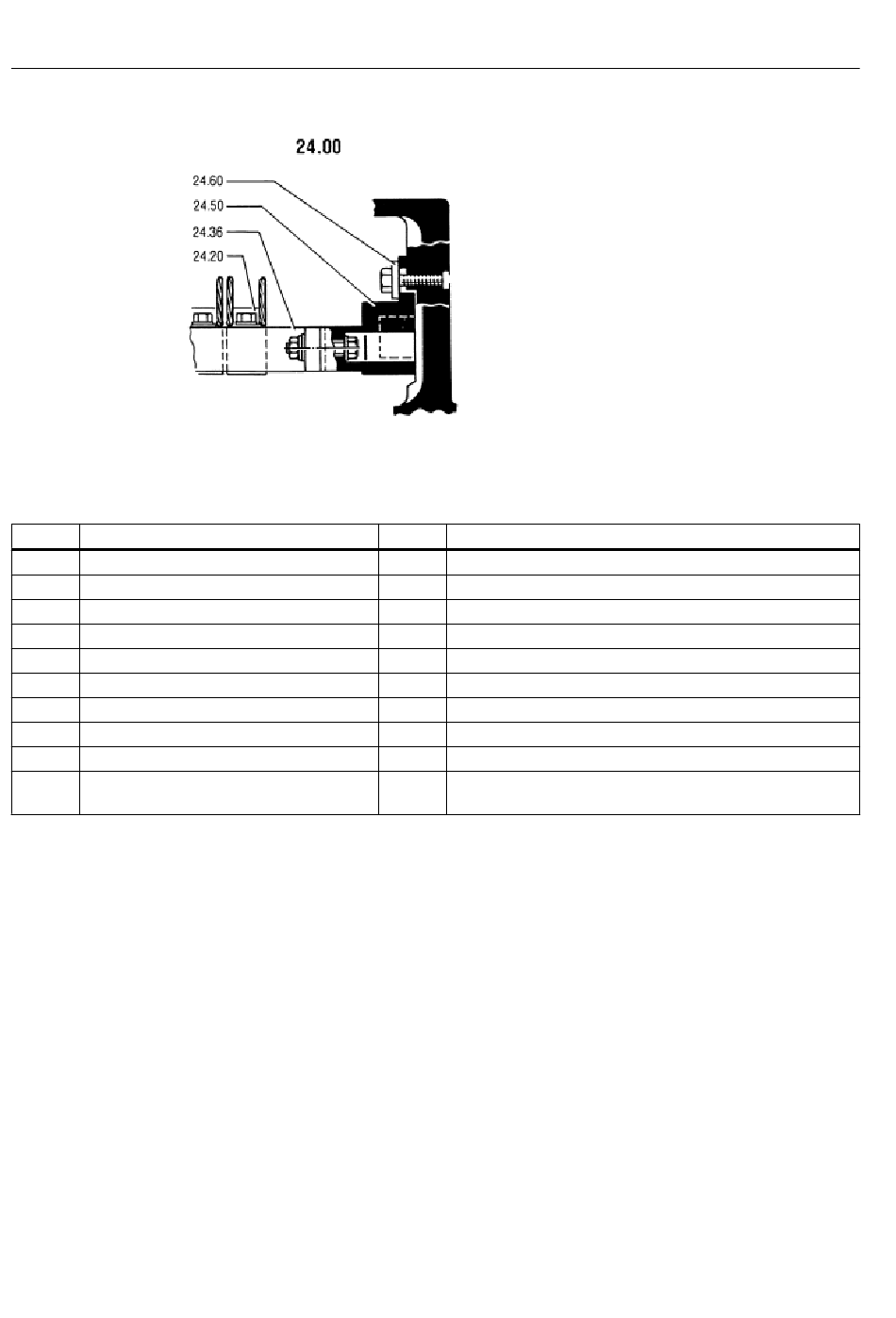

Détails X porte-balais 1G.6, 1H.6, hauteur d'axe 180 à 200
Nº
8.60
10.02
10.16
10.53
20.00
24.00
24.20
24.36
24.50
24.60
Désignation
Collecteur
Corps de stator avec pôles principaux et de commutation
Connexion de mise à la terre
Anneau de levage spécial
Boîte à bornes
Support porte-balais, complet
Balais
Porte-balais multiple à cages
Porte-balais (pont de balais, complet)
Pattes de serrage individuelles (étrier de serrage) pour por‐
te-balais
