nterrupteur de Limite haute
Fourni avec le HDK est un commutateur de limite haute assemblée qu'il doit être installé si l'HDK est
utilisé sur une IPI cheminée. L'installation de l'interrupteur de limite haute est facile et ne prend que
quelques minutes.

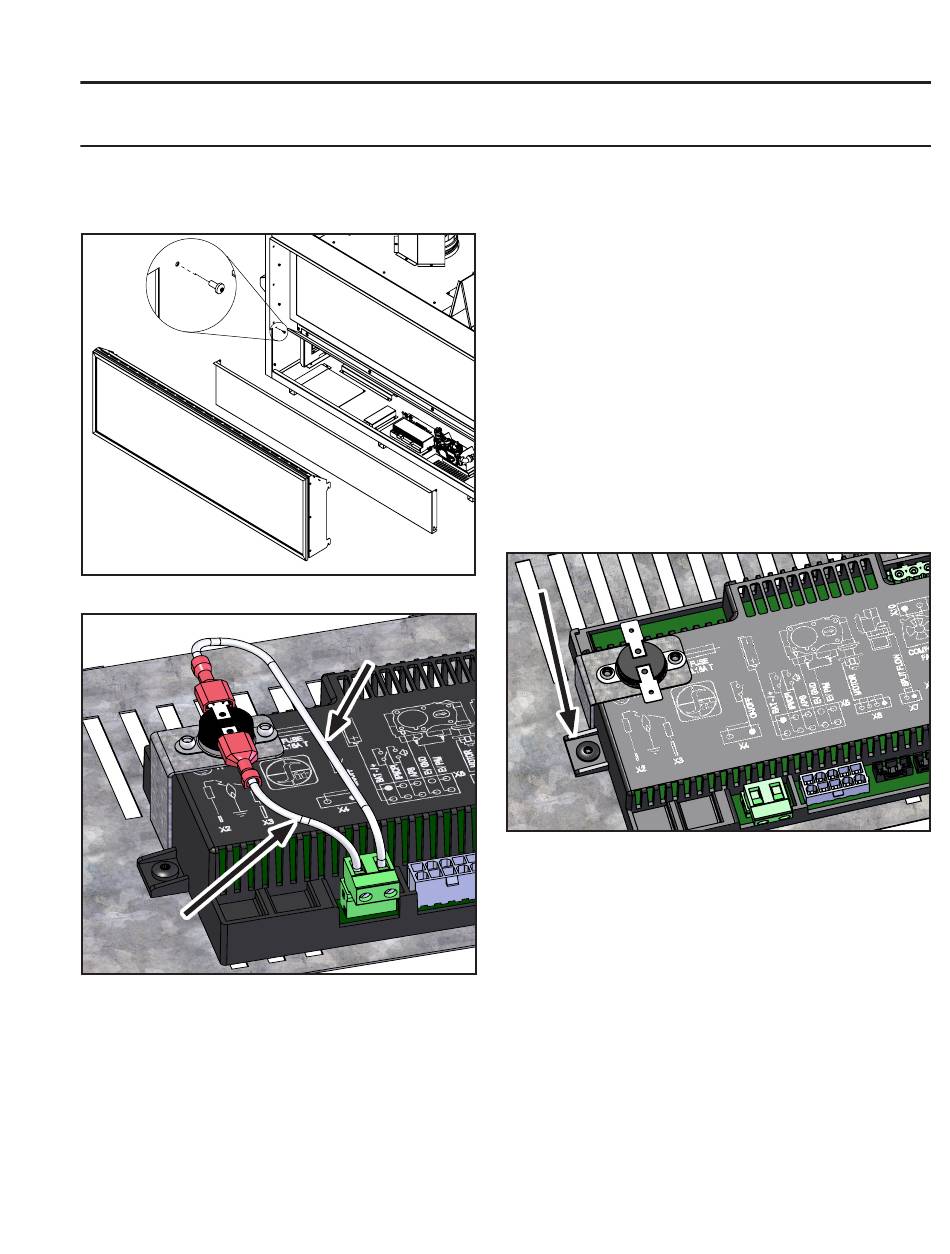

Figure 11. Retrait du capot avant
fil
court
Figure 13. Interrupteur de limite haute - Câblage
Étape 4: l'installation du commutateur de limite haute est maintenant terminée. Le capot avant et
l'écran de sécurité peuvent maintenant être ré-installé sur le cheminée.
Remarque: Dans de rares cas, lorsque le HDK est installé dans une pièce voisine, une grande
différence dans la pression peut temporairement provoquer le HDK à flux inversé. Dans les très rares
cas cela se produit sur une période de temps prolongée le commutateur de limite haute s'éteint
automatiquement le cheminée pour protéger la IFC. Une fois que le cheminée est suffisamment froid
(env. 10 à 15 minutes) il sera automatiquement re-commencer et continuer le fonctionnement normal.
9
L'installation
Des installateurs qualifiés seulement
: (
pour Les foyers de L
long fil
correct
'ipi
uniquement
Étape 1: Avant l'installation de la cheminée, retirez
les écran de sécurité assemblée générale. Puis retirez
le couvercle à l'aide d'un T20 (voir la Figure 11).
Étape 2: Ensuite, à l'aide d'un T20, desserrer la
vis de fixation gauche du IFC et faites glisser le
commutateur sur la limite haute de la IFC comme
illustré. Puis resserrer la vis de fixation de la gauche
(voir la Figure 12).
Remarque: le placement de l'interrupteur de limite
haute n'est pas arbitraire et doit être correcte pour un
fonctionnement correct. S'il est correctement installé,
le support doit communiquer avec la bride de montage
et du côté gauche de l'IFC (Figure 12).
Figure 12. Interrupteur de limite haute - bon
Étape 3: à l'aide d'un petit tournevis à lame
desserrez les bornes de la IFC sur/le connecteur (X4
sur IFC) et retirer le fil volant (voir Figure 13). Puis
insérez les fils de l'interrupteur de limite haute et
resserrer les bornes. Il n'y a pas de polarité pour les
fils afin qu'ils ne peuvent pas être câblé à l'envers.
)
emplacement
