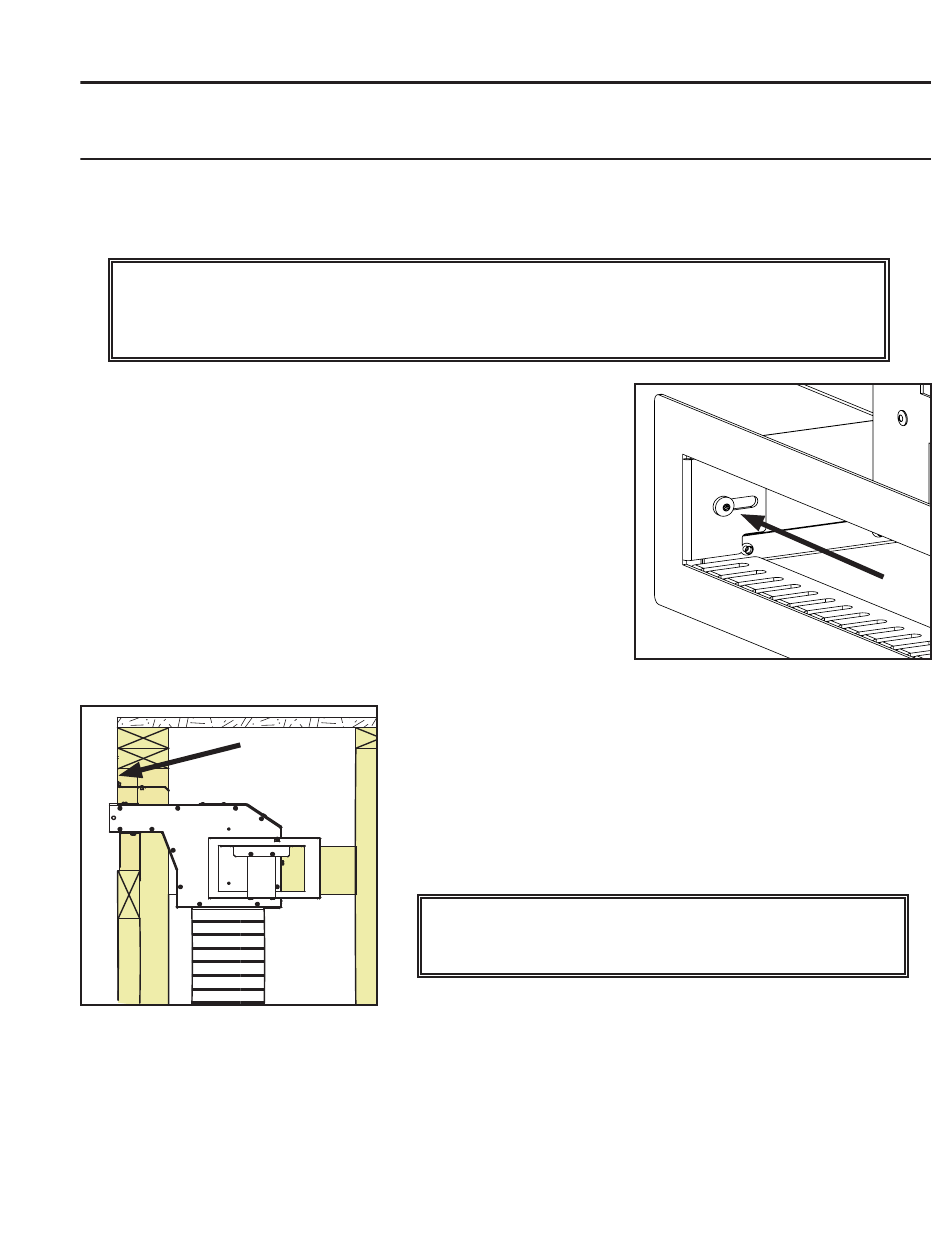

Enviro C Série Manuel D'instruction page 11

K
it de distribution de chaLeur
Étape 1 : Cadre dans l'ouverture pour l'HDK comme illustré à la Figure 3 et 4 (page 3 et 4) à
l'emplacement souhaité à la suite de toutes les autorisations nécessaires comme indiqué dans
l'encadrement et les dégagements section.
Remarque: Les plafonds de couleur claire peuvent se décolorer légèrement près de
la sortie, lorsqu'il est installé à l'écart minimum (4" / 10,2 cm). L'augmentation du
Étape 2: à l'aide d'un T20, retirez la vis de chaque côté de la
sortie de la garniture de fixation HDK cadre avant et le cadre
(Figure 17).
Étape 3: Insérez le dans l'assemblé HDK ouverture brute
encadrées en le tournant légèrement vers le bas pour permettre
la prise et espaceurs de passer à travers. Lorsqu'il est installé
correctement la bride avant de l'espaceur haut devrait être à
l'avant du haut goujon (Figure 3 et 18).
Étape 4 : Confirmer la HDK est centré dans l'ouverture brute et
la fixer en place à l'aide de vis ou clous à travers les quatre (4)
trous le long du bord supérieur de la haut espaceur.
Figure 18. HDK - Haut espaceur
entre les colliers du cheminée et HDK. Assurer l'évacuation à l'aide de colliers de vis de métal soit ou
bandes de serrage. Les deux colliers sur le HDK doit être connecté à le cheminée via 5" dia.
flex évent. Fixer l'évent flexible lorsque nécessaire pour maintenir les dégagements de ventilation
standard:
11
L'installation
Des installateurs qualifiés seulement
:
dégagement de plafond permet d'éviter cela.
Étape 5: Fixer l'arrière espaceurs pour soutenir le reste de
l'HDK assurant qu'il est au même niveau. Si laissé tenter, la
sortie de l'HDK sera hors de Square, au risque de provoquer des
problèmes de montage avec la garniture de sortie avant.
Étape 6: Installer le cheminée dans l'emplacement souhaité
comme indiqué dans le Manuel du propriétaire. Laisser le mur de
façade ouverte pour l'installation de la ventilation flex.
Remarque: L'évacuation flexible doit être non isolée et
doit utiliser les normes UL 1777 et ULC S635
Étape 7: Connectez les longueurs requises de approuvé 5" dia.
en acier inoxydable ou en aluminium aérateur flex (non fourni)
Figure 17. Vis de lunette garniture
