Proline Promag W 400 HART
Endress+Hauser

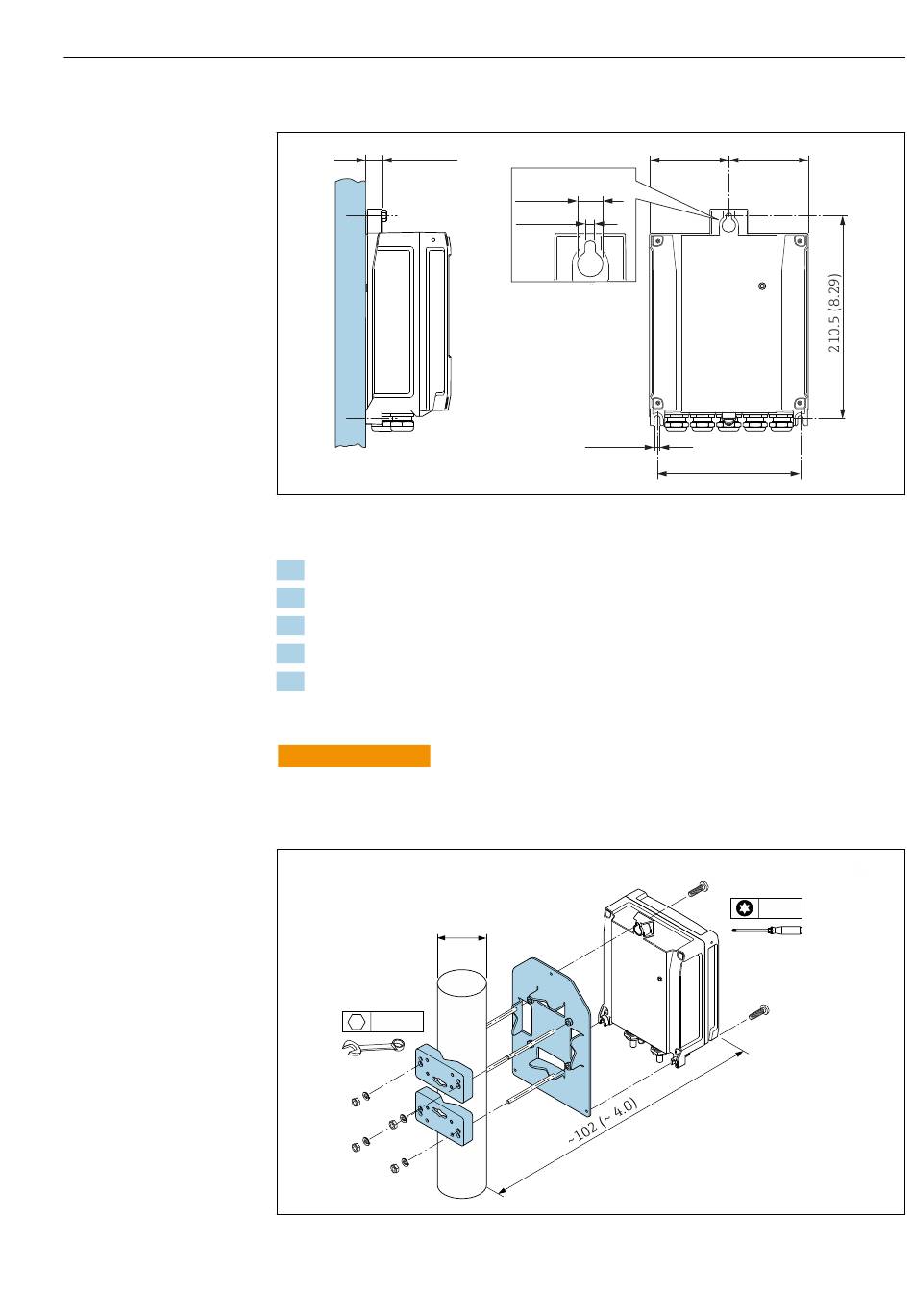

Montage mural
17 (0.67)
9
Unité de mesure mm (in)
1. Percer les trous.
2. Placer les douilles dans les perçages.
3. Visser légèrement la vis de fixation.
4. Placer le boîtier de transmetteur sur les vis de fixation et l' a ccrocher.
5. Serrer les vis de fixation.
Montage sur colonne
AVERTISSEMENT
L
Couple de serrage trop important pour les vis de fixation !
Risque de dommages sur le transmetteur en plastique.
‣
Serrer les vis de fixation avec le couple de serrage indiqué : 2 Nm (1,5 lbf ft)
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
10
Unité de mesure mm (in)
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
Montage
=
149 (5.85)
3 x
TX 25
A0020523
A0029051
35
