Proline Promag W 400 HART
Endress+Hauser
6.2
Montage de l'appareil
6.2.1
Outils nécessaires
Pour le transmetteur
• Clé de serrage dynamométrique
• Pour montage mural :
Clé à fourche pour vis six pans max. M5
• Pour montage sur colonne :
• Clé à fourche SW 8
• Tournevis cruciforme PH 2
• Pour la rotation du boîtier de transmetteur (version compacte) :
• Tournevis cruciforme PH 2
• Tournevis Torx TX 20
• Clé à fourche SW 7
Pour le capteur
Pour les brides et autres raccords process : outils de montage correspondant
6.2.2
Préparer l'appareil de mesure
1. Enlever l' e nsemble des résidus d' e mballage de transport.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a uto-collant sur le couvercle du compartiment de l' é lectronique.
6.2.3
Montage du capteur
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du
raccord process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens d' é coulement du
produit.
2. Afin d' a ssurer le respect des spécifications de l' a ppareil, monter l' a ppareil de mesure
entre les brides de conduite et centré dans la section de mesure.
3. En cas d' u tilisation de disques de mise à la terre, respecter les instructions de
montage fournies.
4. Tenir compte des couples de serrage requis pour les vis → 28.

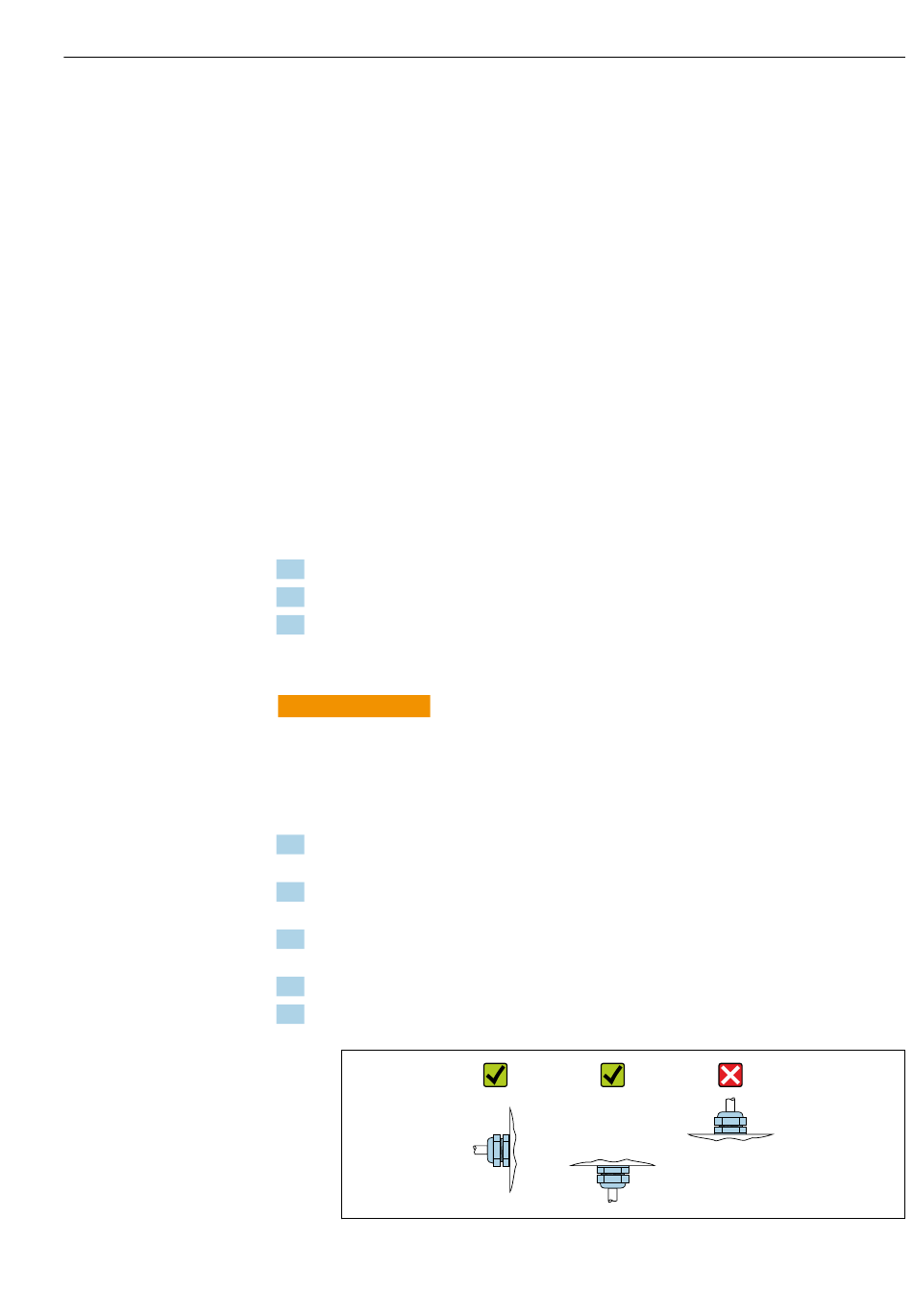

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.
Montage
A0029263
27
