Notice de montage et d'utilisation
FR
m
ATTENTION
m
ATTENTION
m
ATTENTION
m
AVERTISSEMENT
m
ATTENTION
®
MultiVent MV EC..
– Acoustique
Les données acoustiques ont été calculées lors de conditions décrites ci-dessus. Les vibrations de boîtier et des con-
ditions d'utilisation non conformes peuvent mener à une augmentation de ces données. Ces problèmes acoustiques
peuvent être résolus avec l'utilisation de silencieux souples (voir acc. Helios).
1.10 Niveau acoustique
Lors d'une installation, le niveau sonore peut varier substantiellement par rapport aux spectres sonores indiqués dans
le catalogue étant donné qu'il dépend, entre autres, du pouvoir d'absorption du local et de la situation de l'installation.
Une réduction du niveau sonore peut être obtenue par l'utilisation de silencieux et par une réduction de la vitesse.

1.11 Turbine

Les ventilateurs MultiVent MV EC.. sont équipés d'une turbine synthétique à haute performance, optimisée pour des
pressions et débits d'air élevés.
1.12 Sens d'écoulement de l'air et de la rotation
Les moteurs n'ont qu'un seul sens de rotation. Ils ne sont pas réversibles. Le sens d'écoulement et le sens de rotation
sont indiqués par des flèches sur le ventilateur. (Fig. 1).
1.13 Sécurité
- Tous les travaux d'installation et de maintenance ne doivent être effectués que par un électricien qualifié !
- La tension indiquée sur la plaque signalétique doit être respectée lors de l'utilisation des ventilateurs !
- Se conformer impérativement aux données techniques de la plaque signalétique !
- La classe de protection affichée sur la plaque signalétique est valable si les consignes d'installation, de montage et
d'utilisation sont respectées.
1.14 Protection contre tout contact
m
Lors de la manipulation du ventilateur, veiller à bien respecter les règles de sécurité afin de prévenir de tout
accident ! La protection contre tout contact doit être conforme à la norme DIN EN ISO 13857 !
Tout contact avec les parties rotatives doit être évité. S'assurer qu'aucun corps étranger (par ex. vêtements portés) ne
se trouve dans le champ d'aspiration.
Les ventilateurs protégés par leur installation (installation en gaines, en dalle, etc. par ex.) ne nécessitent pas de grille
de protection si le même niveau de sécurité est assuré. L'utilisateur est alors tenu de respecter les normes actuelles et
sera tenu responsable en cas d'accident.
1.15 Réglage de la vitesse
Les types MV EC.. peuvent être paramétrés au choix par un potentiomètre PU/A 10, Réf. N° 1734/1735 avec interrupteur
de lumière (en vente dans le commerce) ou par un commutateur à 3 vitesses SU/A-3 10, N° Réf. 4266/4267, acc.
Lors de l'utilisation de plusieurs appareils MV, veillez à ne pas dépasser une puissance de courant de 3 A !
L'utilisation d'un autre fabricant peut conduire à des problèmes de fonctionnement de la régulation et/ou du
ventilateur. Lors de l'utilisation d'une commande non conseillée par Helios, la garantie et les réserves
constructeur s'annulent !

1.16 Protection moteur

Tous les ventilateurs centrifuges MiniVent EC.. sont équipés de protections électrothermiques intégrées pour le moteur
et sa régulation. Cela protège le moteur contre la surcharge et la surchauffe.
Commande de plusieurs ventilateurs EC avec un seul potentiomètre de commande
Pour piloter plusieurs ventilateurs EC avec un seul potentiomètre 0-10 V, la puissance de la tension de commande
10V DC devra être égale à la somme des charges de toutes les entrées 0-10 V.
m
Il est interdit de brancher les alimentations +10 V DC de plusieurs ventilateurs EC en parallèle !
Selon le type, la tension 10 V DC délivrée par un ventilateur est suffisante pour commander plusieurs autres venti-
lateurs EC avec un seul potentiomètre (PU/A).
Voir les caractéristiques techniques des entrées de commande et le schéma de branchement SS-1035.
Si la puissance utile de la tension de commande n'est pas suffisante, il est possible d'utiliser une alimentation externe
10 V DC (avec séparation galvanique du réseau). Pour une régulation par sondes de température, pression, vitesse,
etc., utiliser le régulateur universel Helios EUR EC. Le câble de commande doit avoir la même isolation que le câble
d'alimentation.
Un déclenchement fréquent des protections thermiques indique un dysfonctionnement de l'appareil. Ne plus
utiliser l'installation et la faire vérifier par un technicien qualifié.

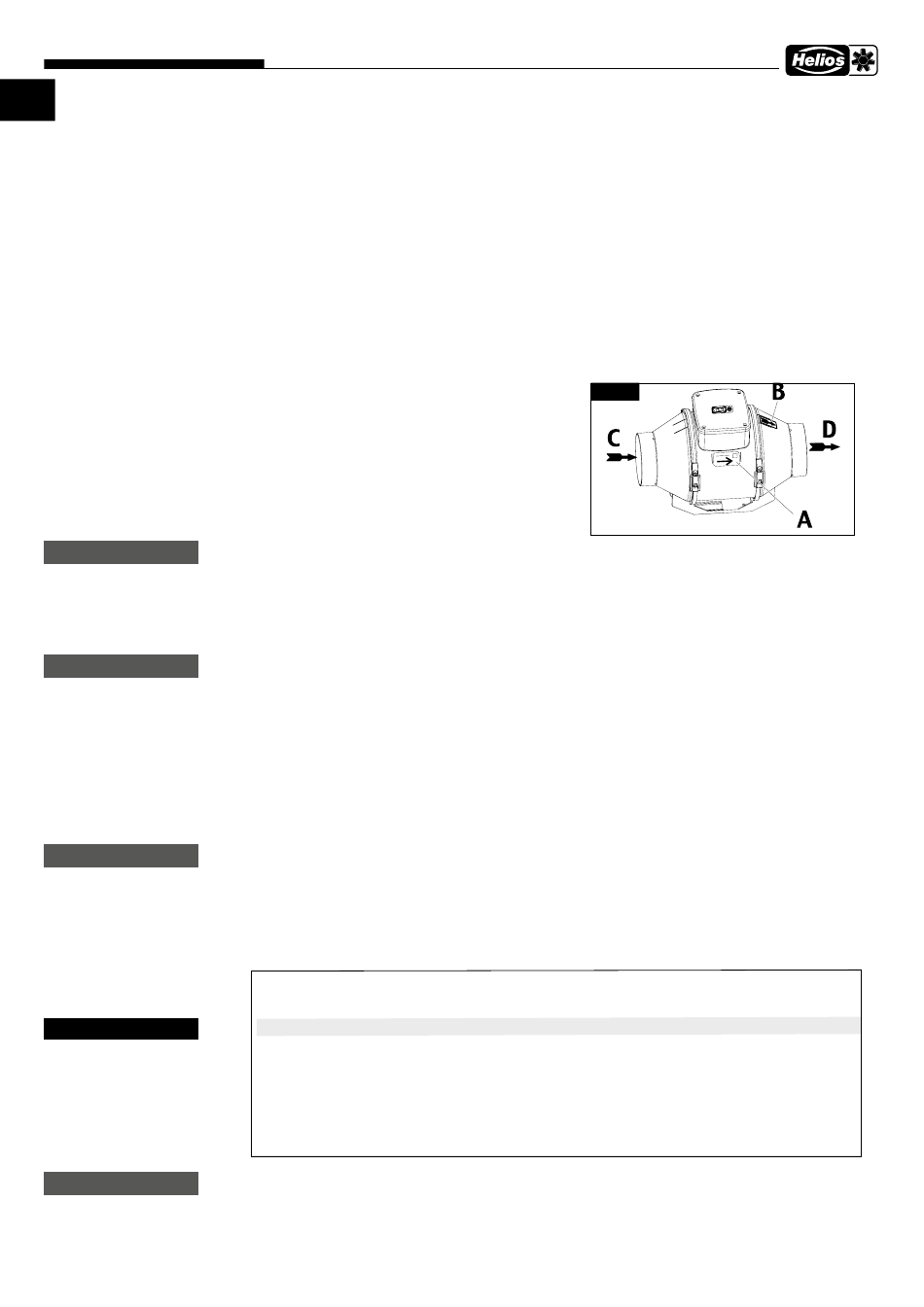

Fig. 1
A = Plaque signalétique
B = Direction du flux d'air
C = Aspiration
D = Refoulement
2
