Utilisation élémentaire du CDX-1
Connexion d'appareils périphériques

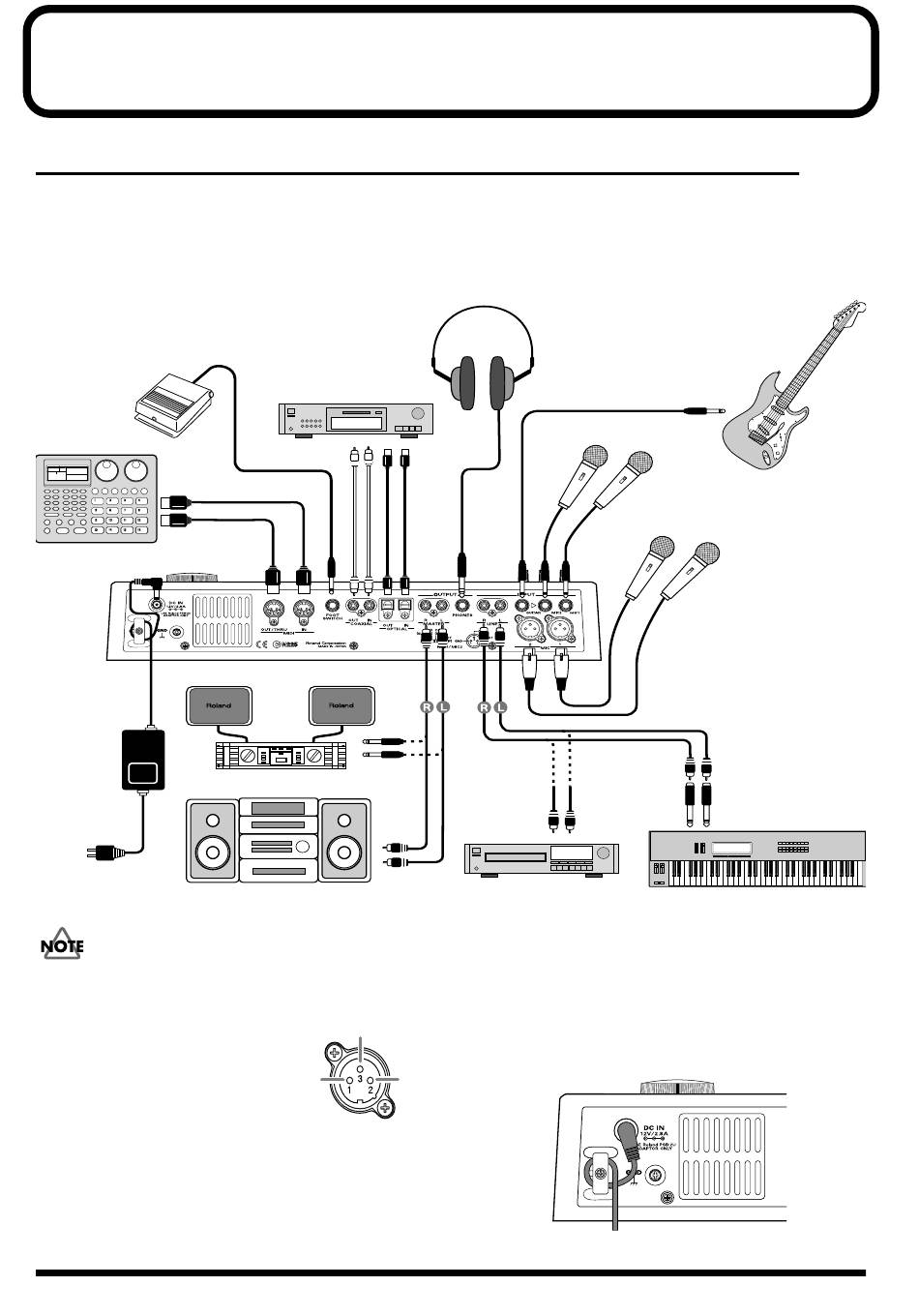

Réalisez les connexions comme illustré ci-dessous. Avant toute connexion, veillez à placer tous les appareils hors tension.
fig.15-01e
Commutateur
au pied (DP-2, etc.)
Boîte à rythme, etc.
Amplificateur de puissance
Adaptateur secteur
(PSB-2U)
• Pour éviter d'endommager les enceintes ou tout autre appareil,
réglez toujours le volume au minimum et placez tous les appareils
hors tension avant toute connexion.
• L'affectation des broches des
connecteurs XLR est réalisée comme
illustré ci-contre. Avant toute connexion,
veillez à ce que l'affectation des broches
soit compatible avec tous vos appareils.
• Il se peut que du Larsen se produise,
selon la position des micros par rapport aux enceintes. Pour éviter
ce problème :
1. Modifiez l'orientation des micros.
2. Éloignez les micros des enceintes.
3. Baissez le volume.
• Ne pas utiliser simultanément les connecteurs MIC XLR et Jack
32
Platine DAT/MD, etc.
Chaîne stéréo, etc.
POINT FROID
MASSE
Casque
Lecteur CD, etc.
6,35 mm portant le même numéro.
• Pour connecter ou déconnecter le commutateur au pied, veuillez
placer l›appareil hors tension
• Pour éviter toute coupure accidentelle de l'alimentation de votre
appareil (prise arrachée accidentellement) et pour éviter toute
pression inutile sur la prise de l'adaptateur secteur, ancrez le
cordon d'alimentation au passe-câble, comme illustré ci-dessous.
fig.15-03
POINT
CHAUD
Guitare électrique
Basse
Micros
Micros
Clavier, boîte à rythme, etc.
