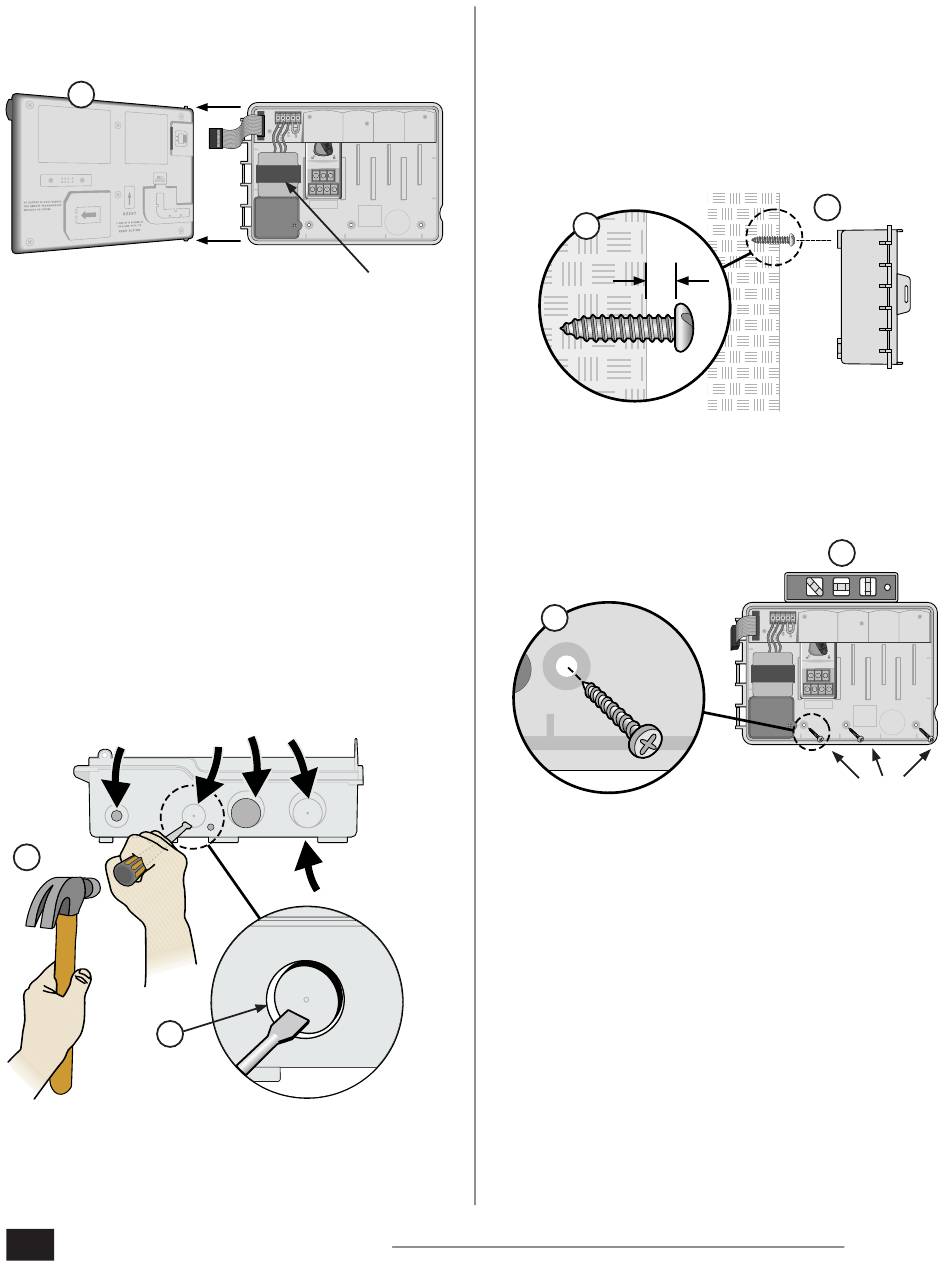

3. Retirez le tableau de commande en tirant délicatement
le tableau vers le haut et en sortant la broche d'angle du
bas hors de son logement.
3.

Retrait des pastilles amovibles

Le boîtier du programmateur ESP-Me comporte quatre
« pastilles amovibles » permettant de raccorder des gaines
et d'acheminer des câbles.
Trois pastilles amovibles se trouvent en dessous du
boîtier, et une se trouve au dos.
Outils nécessaires :
l Tournevis à tête plate d
l Marteau d
Si une pastille amovibles doit être retirée :
1. Placez la lame du tournevis dans la rainure autour de la
pastille amovibles et tapez doucement sur le tournevis
avec un marteau.
2. Faites au moins deux trous dans la pastille et retirez-la
par un mouvement de torsion.
1.
2.
20 20
Manuel d'utilisation avancé de l'ESP-Me
VT MV COM 5 6 7
1 2 3 4 8 9 10
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
* TRANSFORMATEUR
FACULTATIF

Installation du programmateur

1. Placez dans le mur une vis de montage pour le point
d'ancrage supérieur. Laissez un intervalle de 3 mm
(1/8 pouce) entre la tête de la vis et la surface du mur.
(Utilisez des chevilles si nécessaire.)
11 12 13 17 18 19
14 15 16 20 21 22
2. Localisez la fente située à l'arrière du programmateur et
accrochez solidement l'appareil sur la vis de montage.
3. Vérifiez que l'appareil est de niveau.
4. Vissez trois vis de montage supplémentaires au travers
des trous visibles à l'intérieur du programmateur et dans
le mur. Vérifiez que l'appareil est solidement fixé au mur.
4.
1.
1/8 PO.
2.
3.
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
