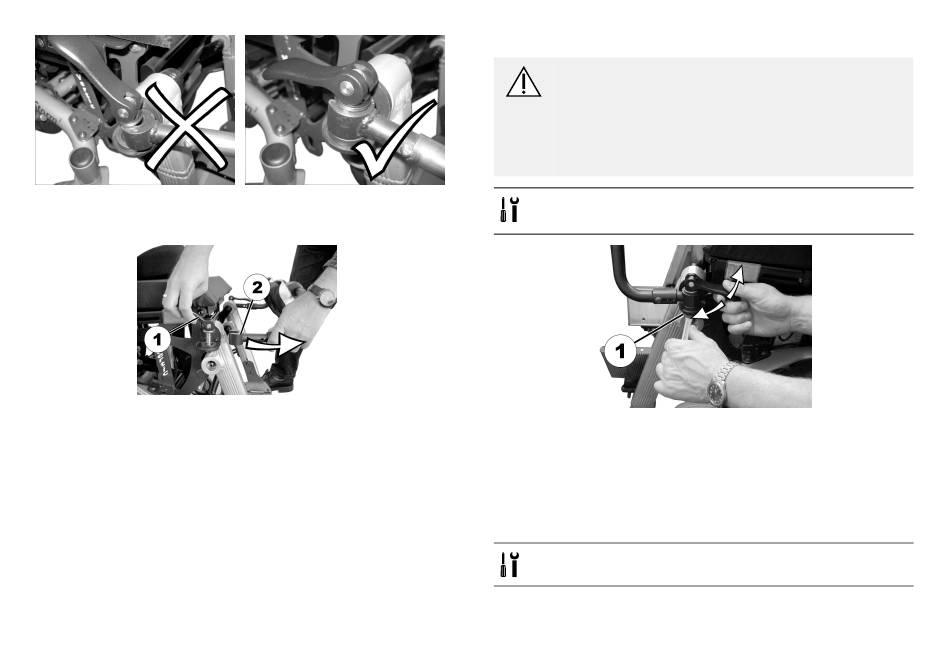

Fig. 5-3 Incorrect
1. Relevez le levier (1). La fixation est libérée.
2. Ouvrez la fixation (2) vers l'avant.
3. Si nécessaire, desserrez le levier de verrouillage de
l'autre côté et retirez la fixation entière.
4. Inversez la procédure pour remettre la fixation en place
et la fermer.
1484664-L
Fig. 5-4 Correct
5.5.2 Réglage de la position du levier de déverrouillage
ATTENTION !
Risque de blessure causée par des vis desserrées
ou manquantes en raison d'un montage incorrect
– L'écrou inférieur de la vis doit toujours être
serré à 15 Nm à l'issue de toutes les tâches
de montage.
•
Clé à douille de 13 mm
•
Clé dynamométrique de 13 mm
1. Desserrez l'écrou (1) du levier de déverrouillage.
2. Réglez toujours à la position souhaitée.
3. Resserrez l'écrou à 15 Nm.
5.5.3 Réglage de la fixation et des genouillères
Réglage de la profondeur de la fixation
•
Clé Allen de 5 mm
Réglages (Mise en service)
35
