● ● Possibilité●de●choisir●2●tons●«●lents●»●ou●«●rapides●».●(voir●Figure●2)
● ● Connexion●par●fiche●RJ-11●(téléphone)●ou●pinces●crocodiles.
Mise en œuvre
Tous● les● tests● décrits● peuvent● être● réalisés● avec● les● cordons● pinces●
crocodiles●ou●avec●la●fiche●RJ-11.
NOTE:en●utilisant●le●connecteur●RJ-11,●la●fonction●polarité●s'applique●aux●
Lignes●1●et●2●alors●que●la●continuité●ne●s'applique●qu'à●la●Ligne●1.
● Test de polarité: identification « occupé » ou « sonnerie »
(Positionnez le commutateur sur "POLARITY")
1.●Branchez●le●cordon●rouge●sur●une●ligne●et●le●cordon●noir●sur●l'autre●
●●●●●●●ligne.●(voir●Figure●3)
2.●La●LED●sera●"VERTE"●si●le●fil●rouge●est●sur●le●fil●de●sonnerie●de●la●
●●●●●●●ligne.
3.●La●LED●sera●"ROUGE"●si●le●fil●rouge●est●connecté●sur●le●fil●de●tonalité●
●●●●●●de●la●ligne.
● Identification de l'état de la ligne (commutateur sur "POLARITY")
1.●Branchez●le●cordon●rouge●sur●une●ligne●et●le●cordon●noir●sur●l'autre
●●●●●●●ligne.●(voir●Figure●3)
2.●Observez●la●LED:
1.1● ● Si●la●LED●est●fortement●éclairée●en●"VERT"●,●la●ligne●est●libre.
1.2● ● Si●la●LED●est●faiblement●éclairée●en●"VERT"●,●la●ligne●est●occupée.

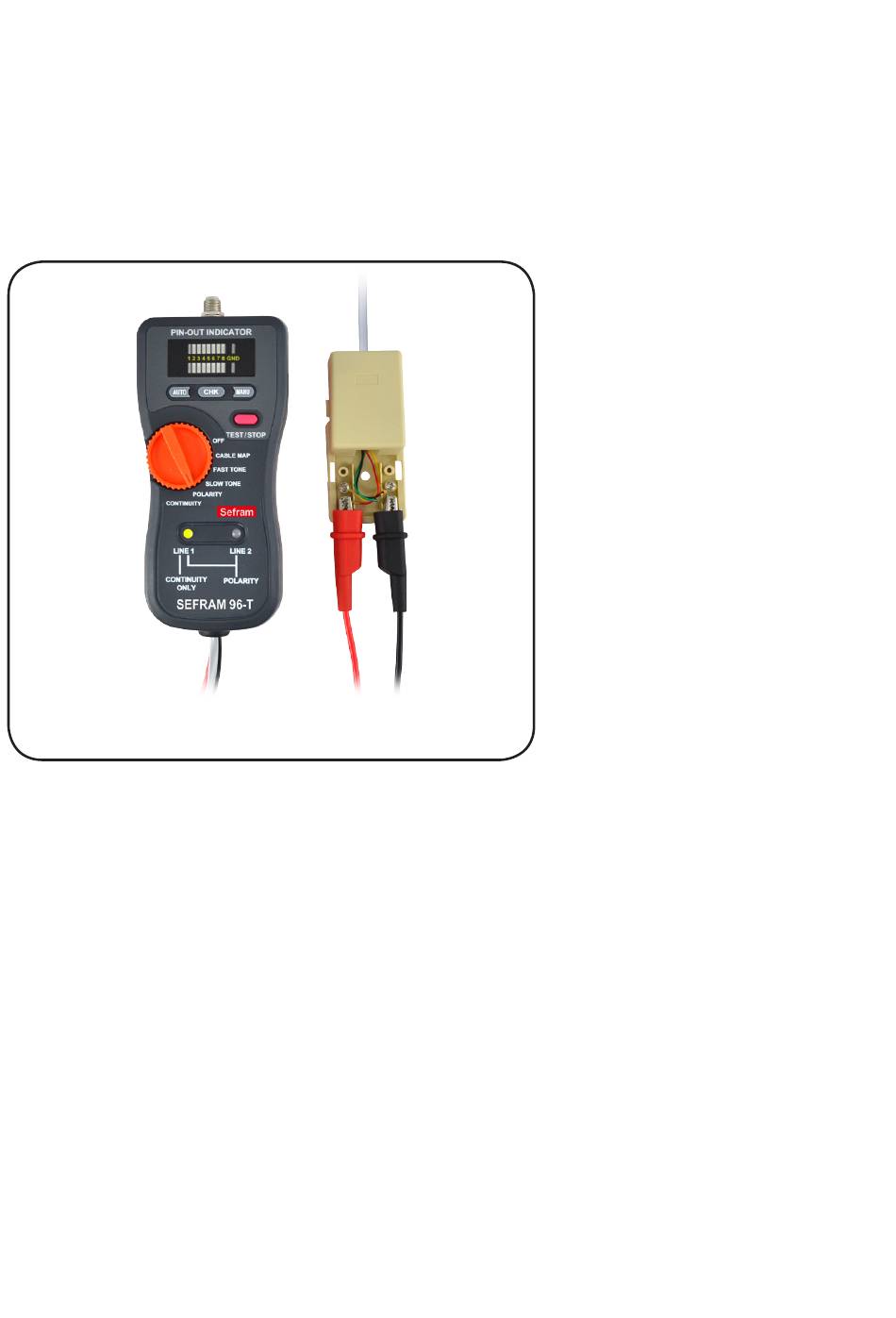

Figure3
-9-
