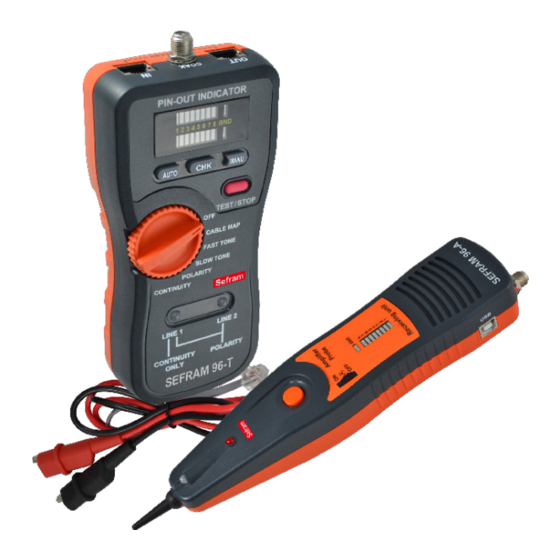

SEFRAM 96
Localisateur / Testeur de câbles
Manuel d'utilisation

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour SEFRAM 96

Sommaire des Matières pour SEFRAM 96

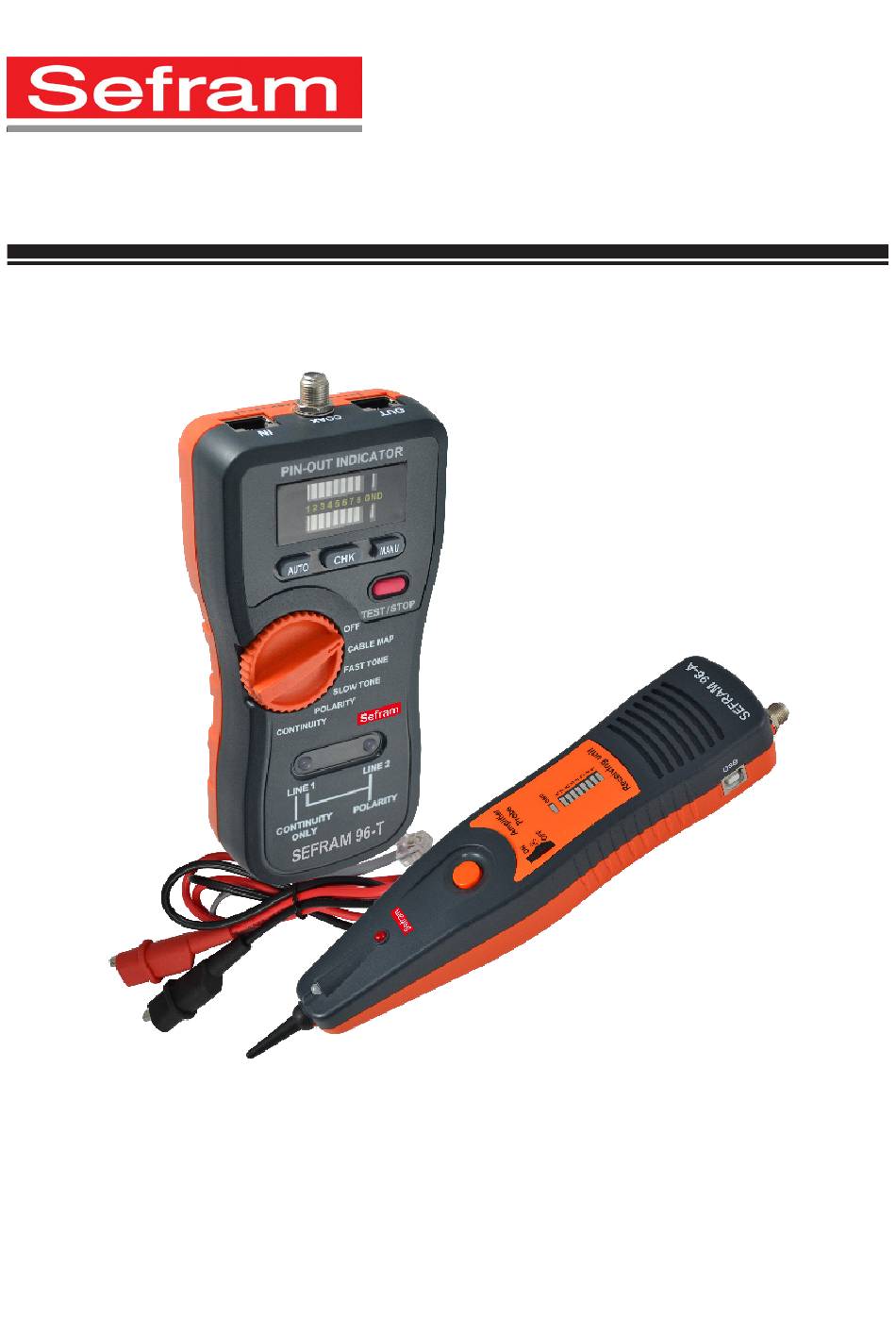

  • Page 1 SEFRAM 96 Localisateur / Testeur de câbles Manuel d’utilisation...

  • Page 2: Table Des Matières

    Sommaire Page Testeur de câbles multi-fonctions Introduction................Caractéristiques..............Face avant................Mise en œuvre................. Test de câbles RJ45/RJ11................Câble coaxial..............Câble USB................Cordon BNC (avec accessoire optionnel)......Câble Multi-fils (avec accessoire optionnel)....TEST RESULTS............... Localisateur de câbles Sonde de détection Caractéristiques..............Mise en œuvre..............

  • Page 3: Testeur De Câbles Multi-Fonctions

    Testeur de câbles multi-fonctions Introduction ● ● Le●SEFRAM●96●test●un●testeur●multifonctions●qui●permet●de●tester● ●●●facilement●les●câbles●informatiques●RJ45/RJ11,●USB,●les●câbles ●●●coaxiaux,●les●cordons●BNC●&●les●câbles●multi-fils. ● ● Le●SEFRAM●96●peut●aussi●tester●des●câbles●installés●en●utilisant●le ●●●module●déporté●qui●permet●de●suivre●les●séquences●de●test.●● ● ● Le●testeur●permet●de●tester●:●continuité●(fil●à●fil),●court-circuit,●circuit● ●●●ouvert,●erreur●de●câblage. Caractéristiques principales ● ● Conçu●pour●le●test●des●câbles●:● -RJ45/RJ11● ●●●●●●●●●●●●-USB -Coaxiaux●(F)● -câbles●BNC -Torons●de●câbles ● ● ●Le●testeur●permet●de●voir●:●continuité●(fil●à●fil),●court-circuit,●circuit●ouvert,● ●●●●erreur●de●câblage. ● ● Module●de●réception●déporté●pour●les●câbles●déjà●en●place. ● ● Mode●automatique●ou●manuel. ● ● Buzzer●pour●indication●sonore●de●défaut.

  • Page 4: Face Avant

    Face avant des modules (10) (12) (11) (16) (15) (14) (13) (17) 1. Sortie●test●RJ45● 10. Touche●"TEST/STOP"● 2. Entrée●test●RJ45 11. Commutateur●rotatif 3. Sortie●test●coaxiaux 12. Fonction●test●des●câbles 4. Sortie●test●USB 13. Entrée●test●RJ45●(module) 5. LED●coté●source● 14. Entrée●test●coaxiaux●(module) 6. LED●coté●réception● ● 15. Entrée●test●USB●(module) 7. Touche●mode●automatique 16. LED●réception●module●déporté 8.

  • Page 5: Mise En Œuvre

    ●●●automatique.●Le●test●de●chaque●fil●et●connexion●démarre. ● ● Pour●passer●en●test●manuel,●appuyez●sur●la●touche●«●MANU●»●et●faire● ●●●défiler●en●appuyant●sur●«●CHK●».● Note: lorsque●la●pile●est●faible,●les●résultats●peuvent●être●erronés.●Pensez● ●●●●●●●●●●à●remplacer●la●pile●dès●que●la●pile●semble●faible. ● ● A●tout●moment●vous●pouvez●repasser●en●test●automatique●en●appuyant● ●●●sur●«●AUTO●». ● ● Lorsque●la●boucle●est●ouverte●(fil●coupé●par●exemple),●le●buzzer●est● ●●●activé●en●continu. Test avec module déporté (sonde SEFRAM 96-A) ● ● Le●test●déporté●est●prévu●pour●des●câbles●de●type●RJ45/RJ11,●les● ●●●coaxiaux●et●les●câbles●USB. ● ● Pour●le●test,●mettre●une●extrémité●du●câble●(●RJ45/RJ11●j,●coaxial●ou● ●●●USB)●sur●le●module●principal●●et●l’autre●extrémité●sur●la●sonde●SEFRAM● ●●●96-A..●Il●est●intéressant●dans●ce●mode●d’être●en●test●automatique●(surtout● ●●●si●le●module●principal●et●le●module●déporté●ne●sont●pas●au●même● ●●●endroit). ● ● Les●résultats●se●voient●sur●le●module●déporté●(SEFRAM●96-A). Test de câbles RJ45/RJ11 Sortie●...

  • Page 6: Câble Coaxial

    ●Prise●murale Baie●de●brassage Câble coaxial (prise F) Test●à●distance...

  • Page 7: Câble Usb

    Test d’un câble USB Test●à●distance Test d’un câble BNC (avec accessoires en option) Test●à●distance Test●par●rebouclage...
  • Page 8 Test d’un câble multi-fils (avec accessoires en option) Test●à●distance Test●par●rebouclage Résultats de test a.●Continuité● c.●Court-circuit ●●●●●Broche●3●:●OK ●●●●●Broches●5●et●6●en●court-circuit b.●Circuit●Ouvert d.●Erreur●de●câblage ●●●●●Broche●4●non●connectée● ● ●●●●●Broche●1●et●7●inversées...

  • Page 9: Localisateur De Câbles

    Localisateur de câble (hors tension) Commutateur● LED●indiquant● Bouton● rotatif la●force On/Off Bouton● éclairage LED● LED● Ligne●1 Ligne●2 Sortie●casque Connecteur● RJ11 Eclairage● Pinces●crocodiles par●LED Réglage●de●sensibilité Figure1. Localisateur de câbles Sonde de détection Caractéristiques ● ● Sonde●de●détection●avec●amplification●réglable. ● ● Eclairage●de●la●zone●de●mesure,●pour●tes●environnements●sombres ● ● Indication●par●LED●de●la●force●du●signal●reçu ●...

  • Page 10: Mise En Œuvre

    Sur un câble non équipé de connecteur: Branchez●les●fils●noir●et●rouge●sur●les●câbles●à●tester. Entretien Il●n’y●a●aucun●entretien●à●prévoir●sur●le●SEFRAM●96-A●ou●T.●● Nettoyez●périodiquement●avec●un●chiffon●doux●et●humide.●Ne●jamais● utiliser●de●solvant. En●cas●de●stockage●prolongé,●enlevez●les●piles. Générateur 2 tons 2●tons● Commutateur● rapides de●fonctions 2●tons● lents Figure2 Caractéristiques ● ● Outil●très●pratique●pour●localiser●des●câbles●indépendants●ou●en●paires. ● ● 2●LED●bicolores●permettent●d’indiquer●la●polarité●des●Lignes●1●et●2●pour● ●●●les●installations●téléphoniques. ● ● Identification●décroché●et●Sonnerie●des●lignes●analogiques. ● ● Identification●de●l’état●de●la●ligne:●libre,●occupé●et●sonnerie●en●cours. ● ● Ie●SEFRAM●96●intègre●non●seulement●un●générateur●2●tons,●mais●un ●●●testeur●de●continuité●(sur●ligne●1)●et●un●testeur●de●polarité.

  • Page 11: Mise En Œuvre

    ● ● Possibilité●de●choisir●2●tons●«●lents●»●ou●«●rapides●».●(voir●Figure●2) ● ● Connexion●par●fiche●RJ-11●(téléphone)●ou●pinces●crocodiles. Mise en œuvre Tous● les● tests● décrits● peuvent● être● réalisés● avec● les● cordons● pinces● crocodiles●ou●avec●la●fiche●RJ-11. NOTE:en●utilisant●le●connecteur●RJ-11,●la●fonction●polarité●s’applique●aux● Lignes●1●et●2●alors●que●la●continuité●ne●s’applique●qu’à●la●Ligne●1. Figure3 ● Test de polarité: identification « occupé » ou « sonnerie » (Positionnez le commutateur sur "POLARITY") 1.●Branchez●le●cordon●rouge●sur●une●ligne●et●le●cordon●noir●sur●l’autre●...
  • Page 12 1.3● ● Une●LED●qui●passe●●"VERT●puis●ROUGE"●●indique●un●appel ●●●●●●entrant●(sonnerie). ● Test de ligne (Mettre sur "POLARITY" puis "CONTINUITY") ● 1.●Appelez●le●poste●(analogique)●à●vérifier. 2.●Lorsque●le●poste●sonne,●branchez●le●fil●rouge●au●fil●de●sonnerie●et●le●fil● ●●●●●●●noir●au●fil●de●tonalité. 3.●En●position●"POLARITY",●la●LED●passera●de●●"ROUGE●à●VERT"● ●●●●●●●lorsque●les●fils●sont●connectés●à●la●ligne●correspondante. 4.●Si●vous●tournez●le●commutateur●sur●"CONTINUITY",●cela●raccrochera ●●●●●●●la●ligne●testée. ● Envoyer un signal 2 tons (Mettre sur "FAST TONE" ou "SLOW TONE")●●●●●●● Attention : Ne jamais brancher sur un circuit dont la tension peut dépasser 24V dans ce mode.
  • Page 13 Attention : Ne jamais brancher sur un circuit sous tension (AC ou DC) dans ce mode. 1.●Branchez●les●câbles●sur●la●paire●à●tester.● 2.●Touchez●avec●la●sonde●l’extrémité●des●câbles●(éventuellement●mettre ●●●●●●●un●casque●ou●des●écouteurs) 3.●La●réception●d’un●signal●indique●qu’il●y●a●continuité. ● Test avec fiche RJ-11 1.●Tous●les●tests●décrits●peuvent●se●faire●avec●la●fiche●RJ-11●(sur●la●ligne ●●●●●●●1●uniquement●-●fils●rouge●et●vert) ● Test des câbles coaxiaux 1.●Pour●tester●un●câble●sans●connecteur,●branchez●le●fil●rouge●à●la●tresse ●●●●●●●externe●et●le●fil●noir●à●l’âme●ou●à●la●terre. 2.●Pour●tester●un●câble●coaxial●avec●connecteur,●branchez●le●fil●rouge●au ●●●●●●connecteur●et●le●fil●noir●à●l’âme●ou●à●la●terre. -11-...

  • Page 14: Spécifications

    Spécifications Unité principale SEFRAM 96-T LED●bicolores●et●barres●de●LED Affichage Signal●carré Forme●d’onde 1kHz±15% Fréquence Protection●aux●surcharges 80V●DC Lent●ou●rapide 2●tons Connecteur●RJ11● Connectique Sonde & Récepteur SEFRAM 96-A 1Hz●à●12kHz Fréquence●de●détection <50cm Distance●de●réception Réglage●de●sensibilité Eclairage●zone●de●travail oui LED●pour●indication●force● du●signal●reçu Spécifications Générales Température●de●fonction- 0°C●à●40°C,●HR●:●80%●Max nement Température●de●stockage -10°C●à●50°C,●HR●:●80%●Max●(sans●pile) SEFRAM●96-A●:●pile●9V●–●6F22 Alimentation SEFRAM●96-T●:●pile●9V●-●6F22...
  • Page 15 valise●de●transport Accessoires● optionnels●pour●test● des●coaxiaux Accessoire●optionnel●pour● test●des●câbles●multibrins -13-...
  • Page 16 SEFRAM 32, rue E. MARTEL BP 55 F42009 – SAINT-ETIENNE Cedex 2 Tel : 0825 56 50 50 (0,15€/mn) Fax : 04 77 57 23 23 Web : www.sefram.fr E-mail : sales@sefram.fr -14-...
  • Page 17 SEFRAM 96 All in One Multi-purpose Cable Tester and Cable Tracer INSTRUCTION MANUAL -15-...
  • Page 18 INDEX PAGE Multi-purpose Cable Tester INTRODUCTION..............FEATURES................INSTRUMENT LAYOUT............OPERATION Loopback Test..............Remote Test................ TEST PIN CONFIGURATION RJ45/RJ11................Coax cable................USB cable................BNC cable (with optional accessories)......Multi-wire cable (with optional accessories)....TEST RESULTS............... Cable Tracer AMPLIFIER PROBE FEATURES................INSTRUCTIONS..............MAINTENANCE..............

  • Page 19: Multi-Purpose Cable Tester

    Multi-purpose Cable Tester INTRODUCTION ● ● The●SEFRAM●96●is●a●newly●designed●tool●that●can●easily●test●the●correct ●●●pin●configuration●of●the●RJ45/RJ11●modular●cables,●USB,●COAX,●BNC● ●●●cable● ● &●Multi-wire●cable. ● ● By●comparing●one●transmitting●end●and●the●corresponding●receiving●end ●●●,●the●SEFRAM●96●also●can●test●installed●cable●far●away●by●using●the●●● ●●●receiving●unit. ● ● The●tester●provides●the●variety●for●wiring●check,●such●as●cable●continuity,● ● open●status,●short●status●and●miss-wired. FEATURES ● ● Designed●for●testing●:● -RJ45/RJ11● ●●●-USB -COAX● ●●●-BNC●cable -Multi-wire●cable ● ● The●tester●can●verify●cable●continuity,●open,●short●circuit●and●miss-wired. ● ● The●receiving●unit●is●available●for●installed●cables●far●away●either●on●the● ● ● wall●plates●or●on●the●patch●panels. ● ● Auto-scan●and●manual-check●function.

  • Page 20: Instrument Layout

    INSTRUMENT LAYOUT (10) (12) (11) (16) (15) (14) (13) (17) 1. RJ45●jack●of●sourcing●end 10. "TEST/STOP"●button 2. RJ45●jack●of●receiving●end 11. Function●rotary●switch 3. Coax●connector●of●sourcing●end 12. Cable●Map●function 4. USB●jack●of●sourcing●end 13. RJ45●jack●of●the●receiving●unit 5. LED●indicator●of●sourcing●end 14. Coax●connector●of●the●receiving●unit 6. LED●indicator●of●receiving●end 15. USB●jack●of●the●receiving●unit 7. Auto●scan●control●button 16. LED●indicator●of●the●receiving●unit 8. "CHK"●Check●button●for●manual●test 17.

  • Page 21: Operation

    OPERATION Loopback test ● ● Plug●one●end●of●the●RJ45/RJ11●cable●into●the●Rj45●jack●of●sourcing●end●●● ● (OUT)●on●the●master●unit●and●another●end●of●the●RJ45/RJ11●cable●into●● ● ● the●RJ-45●jack●of●receiving●end●(IN)●on●the●master●unit. ● ● Select●the●"CABLE●MAP"●function●with●the●function●rotary●switch.●Press● ● ● the●"TEST/STOP"●button●to●start●a●sequential●scanning●process●if●the●● ● ● master●unit●is●in●"auto-scanning"●mode. ● ● Press●the●"TEST/STOP"●button,●the●pin1●LED●lamps●of●the●LED●●● ● ● indicators●will●be●alight●if●the●master●unit●is●in●"manual●scanning"●mode. Note:●When●the●battery●power●is●low,●the●testing●results●may●not●be● correct.●Please●replace●with●a●new●battery. ● ● You●can●choose●a●auto-scanning●mode●or●a●manual●scanning●mode●by●● ● ● pressing●the●"AUTO"●button●or●the●"MANU"●button. ● ● When●the●loop●is●"OPEN",●you●will●hear●the●sound●of●the●buzzer. Remote test ● ● Remote●test●is●designed●for●RJ45/RJ11,●Coax●and●USB●cables.●Users●● ● ●...

  • Page 22: Coax Cable

    Wall●Plate Patch●Panel Coax cable Remote●Test...

  • Page 23: Usb Cable

    USB cable Remote●Test BNC cable (with optional accessories) Remote●Test Loopback●test...

  • Page 24: Multi-Wire Cable (With Optional Accessories)

    Multi-wire cable (with optional accessories) Remote●Test Loopback●test TEST RESULTS a.●Continuity c.●Short-circuit b.●Open d.●Miss-wired...

  • Page 25: Cable Tracer

    Cable Tracer Function●rotary LED●of●signal ON/OFF switch strength button Flashlight switch LINE1 LINE2 Phone●jack RJ11connector Flashlight Alligator●clips Sensitivity●control Figure1. Cable tracing AMPLIFIER PROBE FEATURES ● ● The●Amplifier●Probe●is●designed●to●identify●and●trace●wires●or●cables● ● ● within●a●group●without●damaging●the●insulation. ● ● The●flashlight●function●for●easier●cable●tracing●in●the●dark. ● ● An●LED●indication●for●the●signal●strength ● ● Works●with●any●Tone●Generator●to●identify●wires. ● ● Volume●control●for●increased●sensitivity●and●adjustable●to●suit●work● ●...

  • Page 26: Instructions

    INSTRUCTIONS ● ● Connecting●the●tone●generator. In terminated working cables: Connect●one●test●lead●to●a●terminated●wire●and●the●other●test●lead●to●● earth●or●equipment●ground.(See●Figure●1) In unterminated or non-working cables: Connect●one●test●lead●to●an●unterminated●wire●and●the●other●test●● lead●to●another●unterminated●wire. MAINTENANCE The●amplifier●probe●is●maintenance●free●except●for●battery●replacement.● Remove●the●screw●from●the●battery●compartment,●replace●the●9V●battery● ● and●reassemble. Warranty●limited●solely●to●repair●or●replacement;●no●warranty●of● ● merchantability,●fitness●for●a●particular●purpose●or●consequential●damages. TONE GENERATOR Function●rotary Fast●tone switch Slow●tone Figure2 FEATURES ● ● Tone●Generator●is●a●great●tool●for●locating●and●identifying●cable●pairs●or●●● ● individual●conductors. ● ● Two●bi-colored●LEDs●for●Line1●and●Line●2●indication●of●the●polarities●of●● ● ●...

  • Page 27: Instructions

    ● ● SEFRAM●96●does●not●only●serves●as●a●tone●generator,●but●it●also●serves● ●●●as●a●continuity●and●polarity●tester. ● ● Users●can●select●a●fast●dual●tone●or●a●slow●dual●tone●by●the●function●● ● ● rotary●switch.●(See●Figure●2) ● ● The●unit●has●red●and●black●alligator●type●terminals,●a●modular●cable●of●4●● ● conductors●with●a●strong●connector. ● ● The●continuity●function●only●applies●to●Line1. INSTRUCTIONS All●of●the●following●tests●can●be●performed●by●using●the●red●and●black●test●● leads●or●the●modular●plug. NOTE:When●using●the●modular●test●plug,●the●polarity●test●function●applies●● to●Lines●1●and●2.●The●continuity●function●ONLY●applies●to●Line●1.● Figure3 ● POLARITY TEST: IDENTIFYING TIP & RING (SWITCH TO "POLARITY") 1.●Connect●the●RED●test●lead●to●the●side●of●one●line●and●the●BLACK●lead● ● to●the●side●of●another●line.●(See●Figure●3) 2.●The●LED●will●glow●"GREEN"●when●you●connect●the●RED●test●lead●to● ● ● the●RING●SIDE●of●the●line.
  • Page 28 ● IDENTIFYING LINE CONDITION (SWITCH TO "POLARITY") 1.●Connect●the●RED●test●lead●to●the●RING●SIDE●of●the●line●and●the● ● ● BLACK●to●the●TIP.●(See●Figure●3) 2.●Watch●the●LED: 1.1● ● A●BRIGHT●"GREEN"●LED●indicates●a●CLEAR●line. 1.2● ● A●DIM●"GREEN"●LED●indicates●a●BUSY●line. 1.3● ● A●BRIGHTLY●FLICKERING●"GREEN●and●RED"●LED●indicates●a● RINGING●line. ● VERIFYING LINES (SWITCH TO "POLARITY" THEN "CONTINUITY") ● 1.●Dial●the●line●to●be●verified. 2.●While●the●line●is●ringing,●connect●the●RED●lead●to●the●RING●SIDE●of●● ● ● the●line●and●the●BLACK●to●the●TIP. 3.●In●the●"POLARITY"●position,●the●indicator●lamp●will●flicker●"RED●and●● ● ● GREEN"●when●the●test●leads●are●connected●to●the●subject●pair. 4.●If●you●switch●the●test●set●to●"CONTINUITY",●it●will●terminate●the●call●on●●...
  • Page 29 ● TESTING CONTINUITY BY USING TONE (SWITCH TO "FAST TONE" or "SLOW TONE") ●●● CAUTION:DO NOT CONNECT TO ANY ACTIVE AC OR DC CIRCUIT IN THIS MODE. 1.●Connect●the●test●leads●to●the●subject●pair. 2.●Use●a●handset●or●headset●at●the●remote●end●and●touch●the●wire●end(s)●● ● with●the●clip●lead(s). 3.●Reception●of●tone●is●an●indication●of●continuity. ● MODULAR TESTING● 1.●All●above●tests●are●available●through●the●modular●plug●for●line●1●only●-●● ● red●and●green●wires. ● COAX TESTING 1.●To●test●unterminated●coax,●connect●red●to●outer●shield●and●black●to●●...
  • Page 30 Spicifications Master unit & Tone Generator SEFRAM 96-T LED●Modules Display Bi-colored●LEDs Square●wave Waveform 1kHz±15% Frequency 80V●DC Over●Voltage●Protection Single●Tone Fast●and●slow Alternating●Tone RJ11●connector Connection Amplifier Probe & Receiving unit SEFRAM 96-A 1Hz~12kHz Frequency●Detection <50cm Receiver●Distance Sensitivity●Control Flash●light LED●for●signal●strength LED●module General Operating●Temperature●&● 0°C~40°C,●80%●Max Humidity Storage●Temperature●&●...
  • Page 31 Carrying●case BNC●testing●cables (optional●accessories) Multi-wire●testing●cables (optional●accessories) -13-...
