Compteur d'eau à impulsions
(par ex. dans « Fillset Impuls »)
•
33
E1
•
Raccordement du contacteur de
manque d'eau « LS »
34
E2
•
6.5.2
Interface RS-485
Les fonctions suivantes peuvent être utilisées via l'interface :
•
Demande de toutes les informations depuis la commande.
–
Pression
–
États de fonctionnement de la pompe.
–
Quantité cumulée du compteur d'eau à impulsions « FQIRA+ ».
–
Tous les messages, voir le chapitre 9.3 "Messages" à la page 13.
–
Toutes les entrées de la mémoire défauts.
•
Communication avec les postes de commande.
•
Communication avec les autres appareils.
Remarque !
Demandez si besoin le protocole de l'interface RS-485 auprès du service
après-vente Reflex.
•
Détails concernant les raccordements.
•
Informations concernant les accessoires proposés.
6.5.2.1
Raccordement de l'interface RS-485
Raccordez l'interface comme suit :
1.
Pour le raccordement de l'interface, employez le câble suivant :
–
Liycy (TP), 4 × 2 × 0,8, longueur totale maximale du bus 1 000 m.
2.
Raccordez l'interface aux bornes 29, 30, 31 de la carte dans l'armoire de
distribution.
–
Pour le raccordement de l'interface, voir le chapitre 6.5
"Raccordement électrique" à la page 8.
3.
En cas d'utilisation de l'appareil en liaison avec un poste de commande
non compatible avec l'interface RS-485 (par exemple l'interface RS-232),
vous devez employer un adaptateur compatible.
6.6
Certificat de montage et de mise en service
Remarque !
Le certificat de montage et de mise en service se trouve à la fin du mode
d'emploi.
7
Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1
Conditions préalables pour la mise en service
Après avoir réalisé les travaux décrits dans le chapitre Montage, l'appareil est
prêt pour la première mise en service. Observez les remarques suivantes pour la
première mise en service :
•
Le montage de l'appareil est terminé.
•
Les raccordements côté eau sont établis sur l'installation.
•
Les vannes d'arrêt de l'appareil sont fermées.
–
Vanne d'arrêt de la conduite de réalimentation « DC » vers
l'installation.
–
Vanne d'arrêt de la conduite de réalimentation « WC » vers le réseau
d'eau potable.
•
La surveillance de pression « PIS » est opérationnelle.
•
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
Garantissez une tension d'alimentation de 230 V par la fermeture de contact de
la fiche de secteur. La commande se trouve en mode arrêt.
Fonction
Câblage
Sert à l'évaluation de la
Sur site, en
réalimentation.
option
Contact 32/33 fermé =
impulsion de comptage.
En usine,
Sert à protéger la pompe
ponté
contre une marche à vide.
Fillcontrol Auto Compact — 20.10.2020 - Rev. D

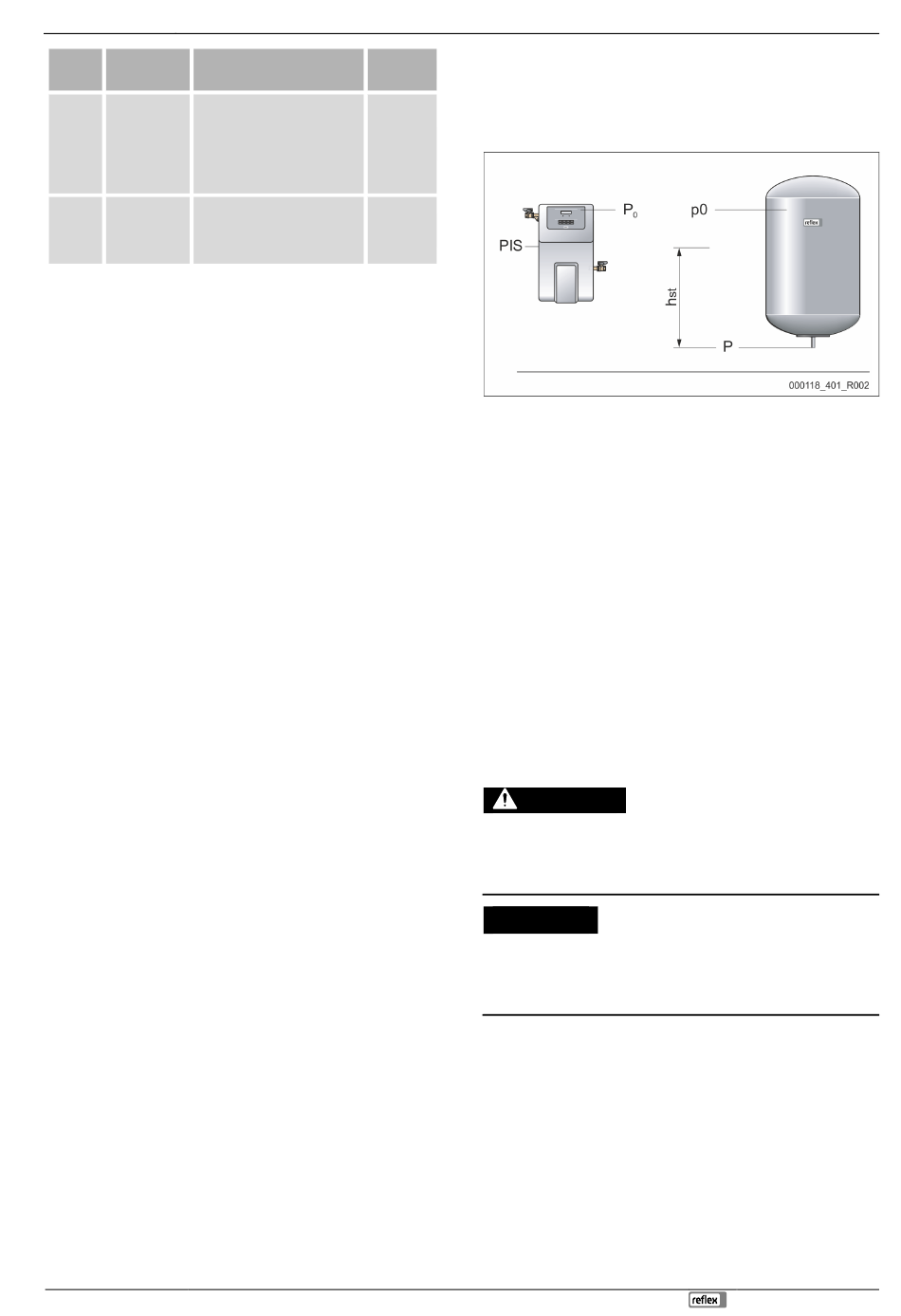

7.2
Détermination de la pression minimale de service P
l'unité de commande
La pression de service minimale « P
installations avec un vase d'expansion de pression à membrane.
Déterminez la pression de service minimale P
•
L'appareil est installé au même niveau que le vase d'expansion de pression
à membrane :
–
hst = 0, P0 = p0*
•
L'appareil est installé plus bas que le vase d'expansion de pression à
membrane :
–
P
= p0 + h
/10*
0
st
•
L'appareil est installé plus haut que le vase d'expansion de pression à
membrane :
–
P
= p0 - h
/10*
0
st
*p0 en bars, h
en mètres
st
Remarque !
La pression de remplissage pour la réalimentation de l'eau potable dans
l'installation se calcule comme suit :
Pression de remplissage ≥ P
Remarque !
Lors de la planification, assurez-vous que la plage de travail de l'appareil
est comprise dans la plage de travail du maintien de pression, entre la
pression de départ « PA » et la pression finale « PE ».
7.3
Remplissage de l'appareil avec de l'eau
PRUDENCE
Danger de blessures en cas de démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez vous blesser aux mains si vous
tournez le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe
à l'aide du tournevis au niveau de l'hélice.
ATTENTION
Dommages matériels dus au démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez l'endommager si vous tournez
le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe
à l'aide du tournevis au niveau de l'hélice.
Remplissez l'appareil d'eau :
1.
Ouvrez lentement la vanne d'arrêt dans la conduite de réalimentation
« WC » de la bouteille de découplage.
–
La bouteille de découplage est remplie d'eau à partir du réseau d'eau
potable.
2.
Contrôlez si le clapet à flotteur de la bouteille de découplage se ferme
correctement.
–
L'eau ne doit pas sortir du trop-plein de l'appareil.
3.
Ouvrez lentement la vanne d'arrêt dans la conduite de réalimentation
« DC » vers l'installation.
–
La conduite de refoulement de la bouteille de découplage à la
pompe est remplie d'eau à partir de la bouteille de découplage.
Première mise en service
pour
0
» pour l'appareil est nécessaire pour les
0
pour l'appareil :
0
+ 0,3 bar
0
