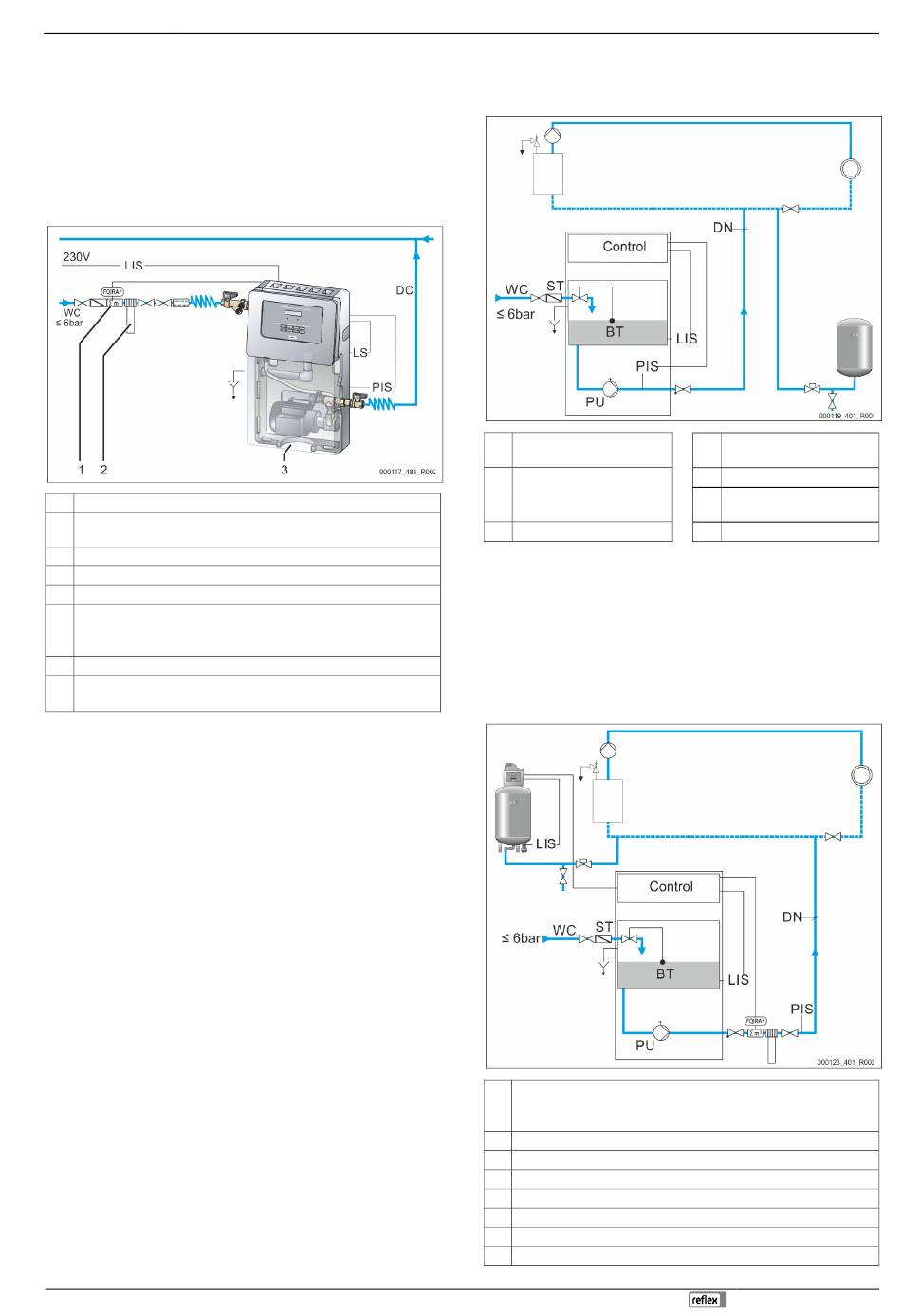

6.3.3
Raccordement hydraulique
6.3.3.1
Raccordement au système de l'installation
Remarque !
Le démarrage de la pompe dans l'appareil provoque des vibrations. Ces
dernières transmettent des bruits dans les tuyaux de l'installation.
–
Raccordez de manière flexible les tuyaux aux raccords de
l'appareil.
Raccordement à l'installation
1
Compteur d'eau à impulsions (équipement supplémentaire en option)
2
Installation d'adoucissement Reflex Fillsoft (équipement supplémentaire
en option)
3
Fillcontrol Auto Compact
WC Conduite de réalimentation vers l'appareil
DC
Conduite de réalimentation vers l'installation
LIS
Surveillance du niveau de remplissage
•
Câble de signal externe pour la variante de réalimentation
Levelcontrol
LS
Contacteur de manque d'eau
PIS Capteur de pression
•
Pour la variante de réalimentation Magcontrol
Préparez le raccordement :
1.
Choisissez le diamètre nominal « DN » pour les conduites de
réalimentation.
•
Pour une longueur jusqu'à 10 mètres : DN 15.
•
Pour une longueur au-delà de 10 mètres : DN 20.
Raccordez les conduites de réalimentation de manière flexible.
2.
Raccordez la conduite de réalimentation « DC » sur la vanne d'arrêt de la
pompe de manière flexible.
3.
Raccordez la conduite de réalimentation « DC » à l'installation.
4.
Raccordez la conduite de réalimentation « WC » sur la vanne d'arrêt de la
bouteille de découplage de manière flexible.
5.
Raccordez la conduite de réalimentation « WC » sur le réseau d'eau potable
externe.
Le raccordement des conduites de réalimentation est terminé.
Remarque !
Installez un réducteur de pression dans la conduite de réalimentation
« WC » lorsque la pression du réseau d'eau potable externe est
supérieure à 6 bar.
Remarque !
Pour la sélection des variantes de réalimentation, voir le chapitre 6.4
"Variantes de commutation et de réalimentation" à la page 7.
6.4
Réalimentation de l'eau en fonction de la pression « Magcontrol » dans
l'installation
WC Conduite de réalimentation
ST
BT
Réalimentation d'eau pour les installations avec un vase d'expansion de pression
à membrane.
L'appareil doit être monté à proximité du vase d'expansion de pression à
membrane. Il est ainsi garanti que la pression de remplissage pour la
réalimentation de l'eau potable soit détectée par le capteur de pression « PIS »
dans l'appareil. Pour le calcul de la pression de remplissage, voir le chapitre 7.2
"Détermination de la pression minimale de service P
à la page 9.
Réalimentation de l'eau en fonction du niveau « Levelcontrol » dans l'installation.
LIS Capteur de niveau
WC Conduite de réalimentation vers l'appareil
ST
BT
PU Pompe
PIS Capteur de pression
LS
DN Diamètre nominal de la conduite de réalimentation
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Variantes de commutation et de réalimentation
vers l'appareil
Piège à particules sur la vanne
d'arrêt de la bouteille de
découplage
Bouteille de découplage
–
Pour la surveillance du niveau de remplissage dans la station de
maintien de pression
Piège à particules sur la vanne d'arrêt de la bouteille de découplage
Bouteille de découplage
Contacteur de manque d'eau
Montage
PU
Pompe
PIS Capteur de pression
DN Diamètre nominal de la
conduite de réalimentation
LS
Contacteur de manque d'eau
pour l'unité de commande"
0
