Avec l'appareil, deux variantes de réalimentation sont réglables. Les variantes de
réalimentation dépendent de l'installation.
•
Réalimentation d'eau pour les installations avec un vase d'expansion de
pression à membrane.
–
Si l'installation n'atteint pas la pression de service minimale, le
capteur de pression envoie un signal à la commande. La commande
active la pompe. De l'eau potable est réalimentée depuis la bouteille
de découplage dans l'installation. Pour le calcul de la pression de
remplissage dans l'installation, voir le chapitre 7.2 "Détermination de
la pression minimale de service P
page 9.
•
Réalimentation de l'eau dans une station de maintien de pression.
–
Les stations de maintien de pression possèdent une surveillance de
leur niveau de remplissage. Si le niveau minimal n'est pas atteint, la
station de maintien de pression envoie un signal à la commande de
l'appareil. La commande active la pompe. De l'eau potable est
réalimentée depuis la bouteille de découplage dans l'installation.
Remarque !
Le réglage de la variante de réalimentation s'effectue dans le menu
client, voir le chapitre 9.2.1 "Menu client" à la page 13.
4.5
Étendue de la livraison
L'étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
est indiqué sur l'emballage.
Procédez comme suit :
1.
Après la réception des marchandises, contrôlez l'exhaustivité et l'état
irréprochable de la livraison.
2.
Déclarez immédiatement les avaries de transport.
Équipement de base pour la réalimentation :
•
Appareil pré-monté
•
Mode d'emploi
4.6
Équipement supplémentaire en option
Les équipements et les fonctions supplémentaires sont disponibles pour
l'appareil :
•
Fillset ou Fillset Compact comme sous-groupe de raccordement pour
systèmes d'eau potable.
•
Adoucissement avec Reflex Fillsoft.
•
Extensions pour les commandes Reflex Basic :
–
Modules E/S
–
Modules bus :
•
Profibus DP
•
Ethernet
Remarque !
Des instructions de service séparées sont livrées avec les équipements
complémentaires.
5
Caractéristiques techniques
Température ambiante admissible
Degré de protection
Niveau sonore
Puissance électrique
Raccordement électrique
Protection par fusibles
Nombre d'interfaces RS-485
Poids
Hauteur
Largeur
Profondeur
Raccord entrée
Raccord sortie
Raccord de trop-plein
Débit
Pression d'alimentation max.
Pression de distribution max.
pour l'unité de commande" à la
0
0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz
4 A
2
19,1 kg
620 mm
580 mm
290 mm
G ½"
G ½"
DN 32
≤195 l/h
6 bar
≤10 bar
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Surpression de fonctionnement
admissible
Température de service admissible
Module E/S

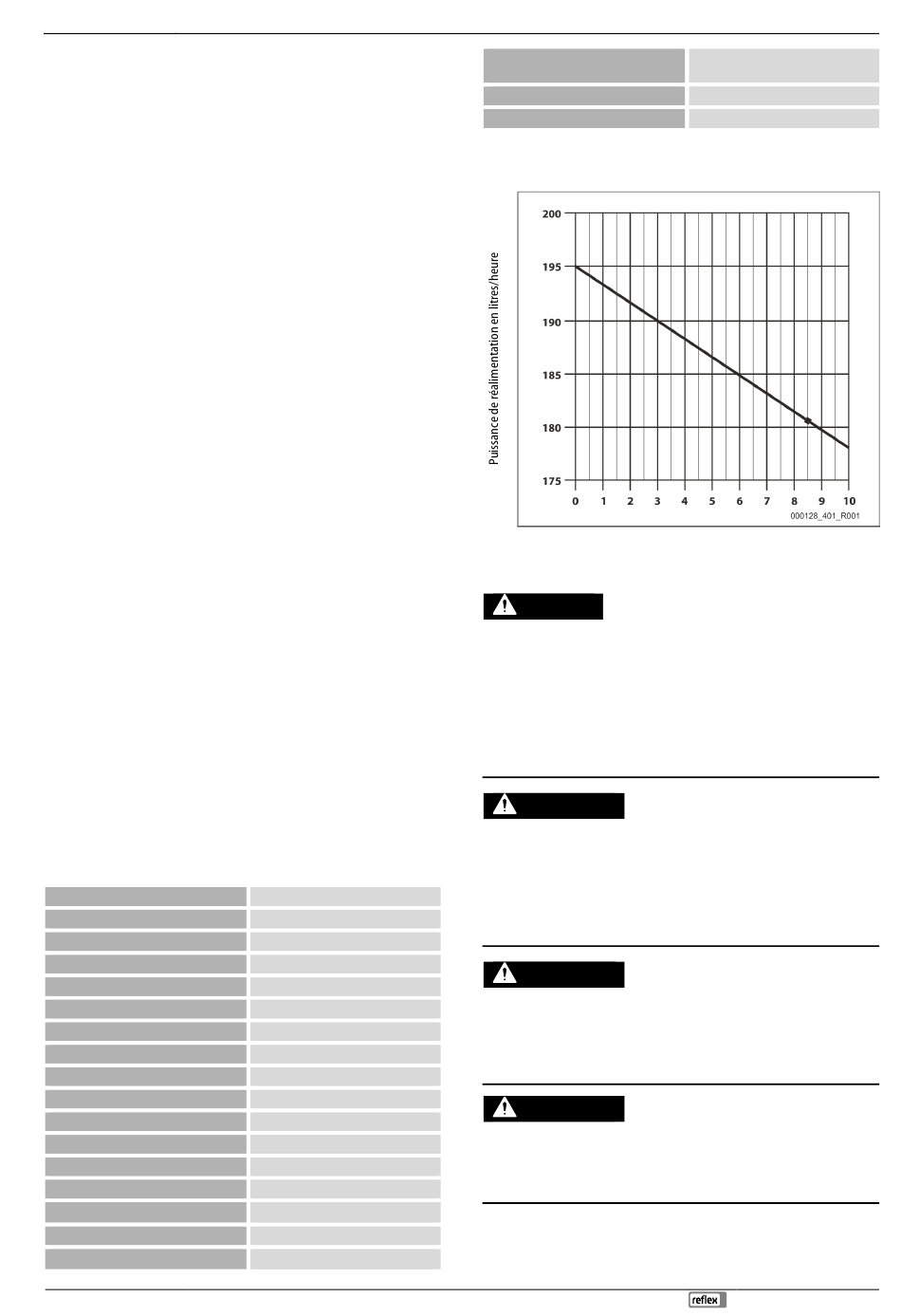

Schéma de puissance
Pression pour l'appoint d'eau en bars
6
Montage
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
•
Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Danger de blessures par chutes ou coups
Contusions par chutes ou coups au niveau des pièces de l'installation durant
le montage.
•
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
Caractéristiques techniques
10 bar
30 °C
En option
Français — 5
