Fonctions :
Après le démarrage du mode manuel, il est possible d'activer ou de désactiver
manuellement la pompe. Effectuez les points suivants :
•
Activez la pompe en appuyant sur la touche « OK » sur le panneau de
contrôle de la commande.
–
« PU ! » s'affiche sur l'écran de la commande pour signaler
visuellement l'activation de la pompe.
•
Désactivez la pompe en appuyant sur la touche « OK » sur le panneau de
contrôle de la commande.
–
« PU » s'affiche sur l'écran de l'unité de commande pour signaler
visuellement la désactivation de la pompe.
Remarque !
En l'absence de demande de réalimentation, la pompe est désactivée au
bout de 10 secondes.
8.1.3
Mode arrêt
Utilisation :
Pour la mise en service de l'appareil
Démarrage :
Appuyer sur la touche « Stop » de la commande. La DEL Auto s'éteint sur le
panneau de contrôle.
Fonctions :
Exception faite de l'écran, l'appareil ne fonctionne pas en mode arrêt. Les
fonctions ne sont pas surveillées.
•
La pompe « PU » est désactivée.
Remarque !
Lorsque le mode arrêt est activé pendant plus de 4 heures, un message
s'affiche.
Lorsque l'option « Oui » a été sélectionnée pour l'option « Contact sec
pour alarme ? », le message s'affiche sur le contact pour alarme
collective.
8.1.4
Mode été
La réalimentation de l'eau fraîche doit être assurée en dehors du fonctionnement
des systèmes de chauffage et de refroidissement. Ne désactivez pas l'appareil
lorsque le maintien de pression des systèmes de chauffage et de refroidissement
fonctionne.
8.1.5
Remise en service
PRUDENCE
Danger de blessures en cas de démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez vous blesser aux mains si vous
tournez le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe
à l'aide du tournevis au niveau de l'hélice.
ATTENTION
Dommages matériels dus au démarrage de la pompe
Lors du démarrage de la pompe, vous pouvez l'endommager si vous tournez
le moteur de pompe avec le tournevis au niveau de l'hélice.
•
Mettez la pompe hors tension avant de tourner le moteur de la pompe
à l'aide du tournevis au niveau de l'hélice.
Après un arrêt prolongé (l'appareil est hors tension ou se trouve en mode arrêt),
il est possible que la pompe « PU » soit grippée.
•
Avant la remise en service, mettez en marche la pompe en tournant l'hélice
du moteur de la pompe à l'aide d'un tournevis.
Remarque !
En mode automatique, le démarrage forcé au bout de 24 heures permet
d'éviter un grippage de la pompe « PU ».
9
9.1
1
2
3
4
5
6
7
8
9
10
11
Sélection et modification des paramètres
1.
2.
3.
4.
5.
9.2
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.
Lors de la première mise en service, définissez toutes les rubriques grisées du
menu.
Basculez en mode manuel en appuyant sur la touche « Manuel ».
Basculez dans la première rubrique du menu principal « Menu client » en
appuyant sur la touche « Menu ».
Pour la navigation et le réglage des valeurs :
•
•
•
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Commande

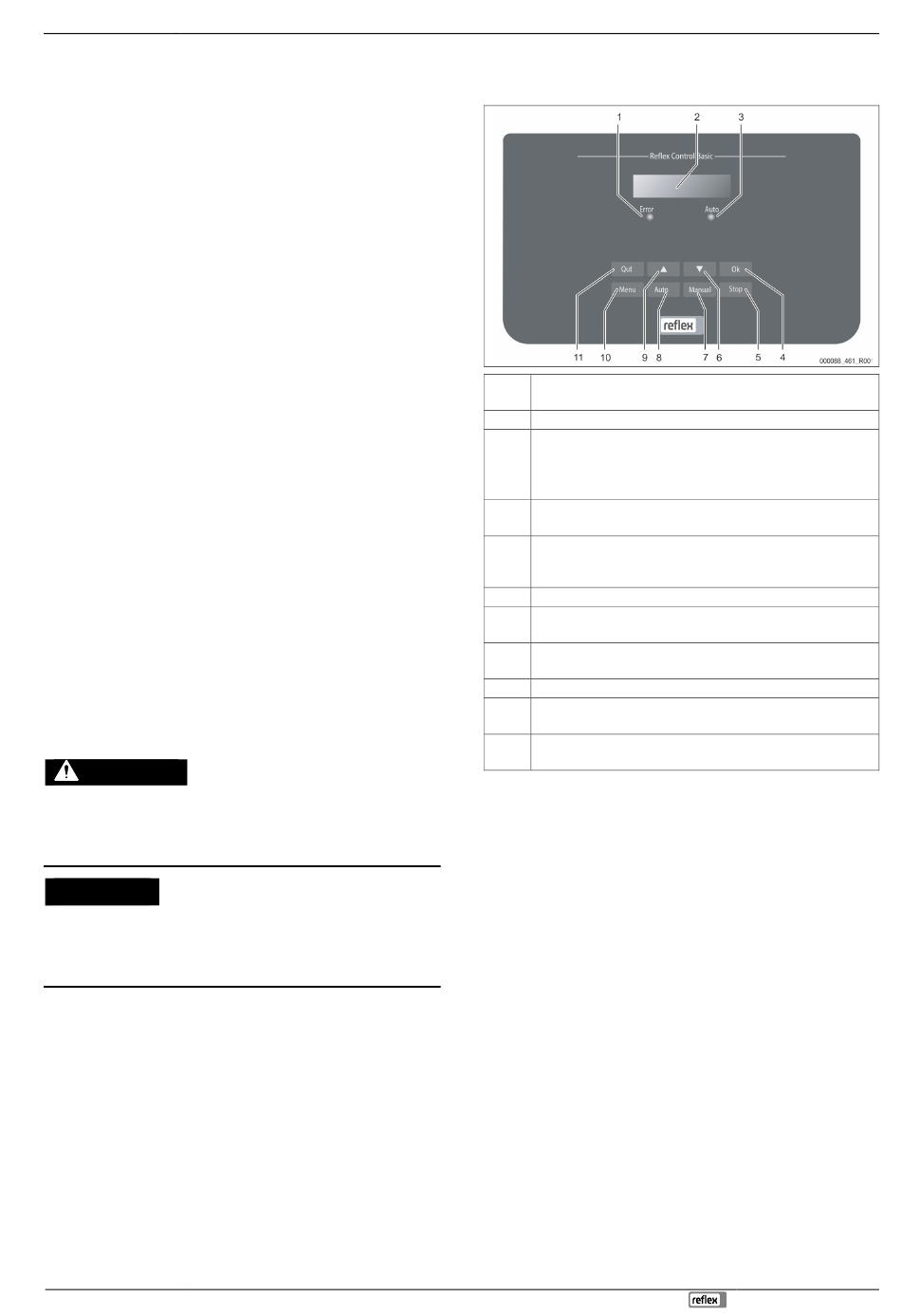

Manipulation du panneau de commande
DEL d'erreur
•
La DEL d'erreur s'allume en cas de message de défaut
Écran
DEL Auto
•
La DEL « Auto » s'allume en vert en mode automatique
•
La DEL « Auto » clignote en vert en mode manuel
•
La DEL « Auto » est éteinte en mode arrêt
OK
•
Valider les actions
Stop
•
Pour les mises en service et les nouvelles saisies de valeurs sur
la commande
Basculement dans le menu « précédent »
Manual
•
Aux fins de test et de maintenance
Auto
•
pour le fonctionnement continu
Basculement dans le menu « vers l'avant »
Menu
•
Ouverture du menu client
Quit
•
Acquitter les messages
Sélectionnez un paramètre à l'aide de la touche « OK » (5).
Modifiez le paramètre à l'aide de la touche de basculement « ▼ » (7) ou
« ▲ » (9).
Validez le paramètre à l'aide de la touche « OK » (5).
Changez de menu à l'aide de la touche de basculement « ▼ » (7) ou « ▲ »
(9).
Sélectionnez l'autre niveau du menu à l'aide de la touche « Quit » (11).
Réglages à effectuer dans la commande
Remarque !
Pour la description de la commande, voir le chapitre 9.1 "Manipulation
du panneau de commande" à la page 11.
Les touches fléchées « ▼▲ » permettent de naviguer et de régler les
valeurs dans le menu principal sélectionné.
Une pression sur la touche « OK » vous permet d'accéder au sous-menu
suivant.
Une pression sur la touche « OK » vous permet de confirmer la modification
dans le sous-menu.
Commande
Français — 11
