Description de l'appareil
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
4

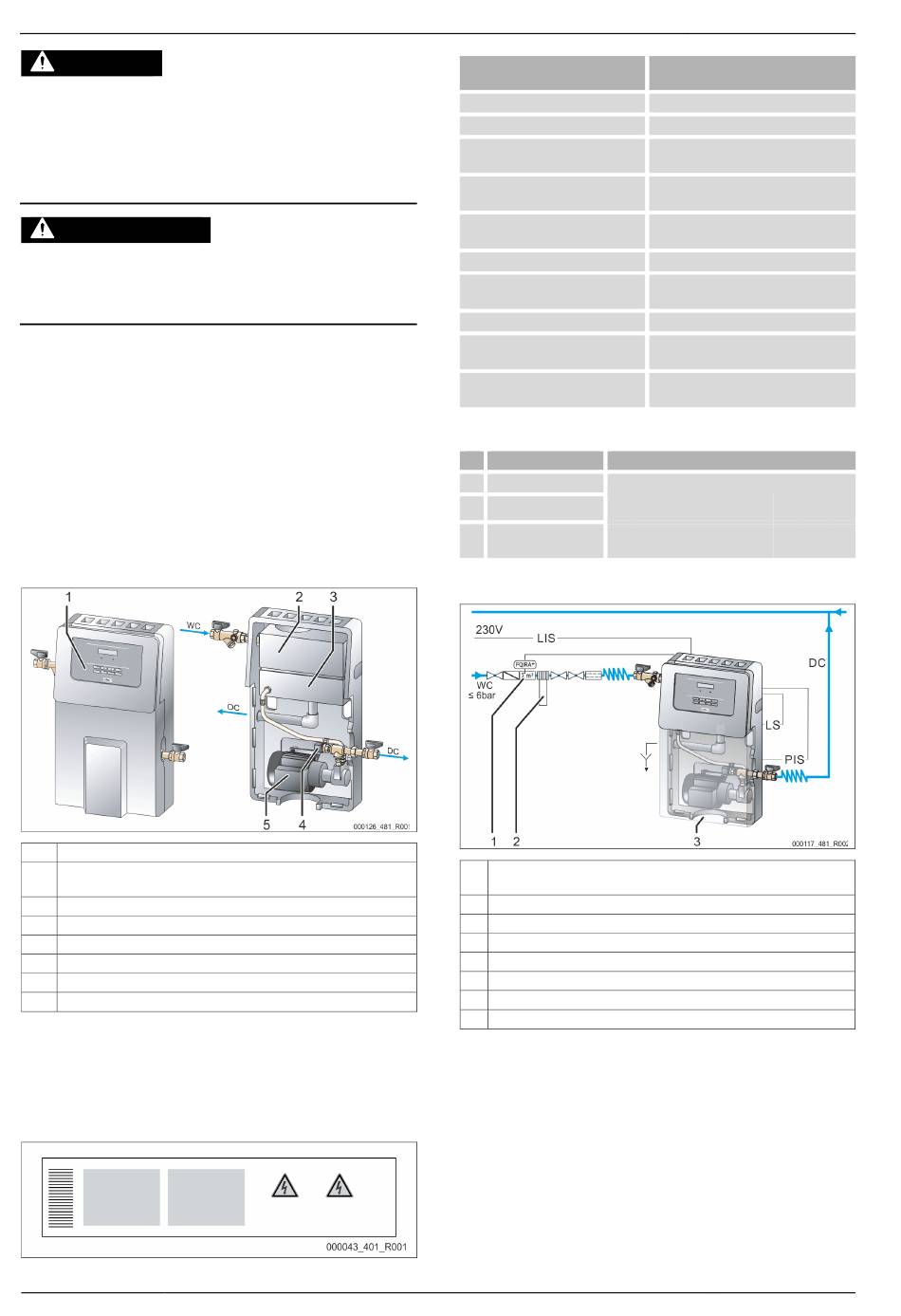

Description de l'appareil
4.1
Description
L'appareil est une station de réalimentation avec une pompe et un vase de
coupure de réseau pour les systèmes d'eau de refroidissement et de chauffage.
La commande de l'appareil régule la réalimentation de l'eau fraîche pour le
système.
Avec l'appareil, deux variantes de réalimentation peuvent être choisies :
•
Réalimentation d'eau fraîche pour les systèmes avec un vase d'expansion
de pression à membrane.
•
Réalimentation d'eau fraîche pour les systèmes avec une station de
maintien de pression.
4.2
Synoptique
1
Commande Control Basic
2
Position du contacteur de manque d'eau « LS » dans la bouteille de
découplage
3
Bouteille de découplage « BT »
4
Capteur de pression « PIS »
5
Pompe « PU »
OC
Trop-plein de la bouteille de découplage
WC
Conduite de réalimentation d'eau potable vers l'appareil
DC
Conduite de réalimentation vers l'installation
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
4 — Français
Inscription sur la plaque
signalétique
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
N°
1
2
3
4.4
1
2
3
PIS Capteur de pression
WC Conduite de réalimentation d'eau potable vers l'appareil
LS
DC Conduite de réalimentation vers l'installation
LIS Conduite de signal externe d'une station de maintien de pression
La commande de l'appareil régule la réalimentation en eau potable de
l'installation au moyen de la pompe.
Les fonctions suivantes sont surveillées par la commande :
•
La durée de réalimentation
•
Les cycles de réalimentation
•
Le débit de réalimentation avec l'installation en option d'un compteur
d'eau à impulsions
De petites fuites sont détectées sur le réseau de l'installation par la surveillance.
En cas de fuite, la réalimentation en eau est interrompue par la commande
lorsque la durée ou les cycles de réalimentation sont dépassés. Un dispositif de
protection intégré contre le manque d'eau coupe la pompe afin d'éviter une
marche à vide.
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température de service maximale
continue
Température / température aller TS
minimale / maximale admissible
Année de fabrication
Pression de service minimale réglée en
usine
Pression de service minimale réglée
Pression de déclenchement réglée en
usine pour la soupape de sûreté
Pression de déclenchement réglée pour
la soupape de sûreté
Code type
Nom de l'appareil
Auto Compact
Fillcontrol Auto Compact
Pression de service
maximale (en bar)
Fonction
Compteur d'eau à impulsions « FQIRA+ » (équipement supplémentaire
en option)
Fillsoft (équipement supplémentaire en option)
Fillcontrol Auto Compact
Conduite de signal pour le contacteur de manque d'eau
Code type (exemple)
AC 8,5
1
2
3
