7.4.5 Consignes du type d'installation U
−
Les consignes de confort doivent toujours être spécifiées.
La valeur de consigne à distance agit toujours sur la consigne de confort basse (SET
MIN), la zone neutre X dz entre Séq. 1+2 et Séq. 4+5 reste identique à celle des
consignes prescrites fixes.
• La consigne de confort basse actuelle (SET MIN) est donc égale à la valeur de
consigne à distance (REMx).
• La consigne de confort haute actuelle (SET MAX) est donc égale à la valeur de
consigne à distance (REMx) + (Consigne de confort haute - Consigne de confort
basse).

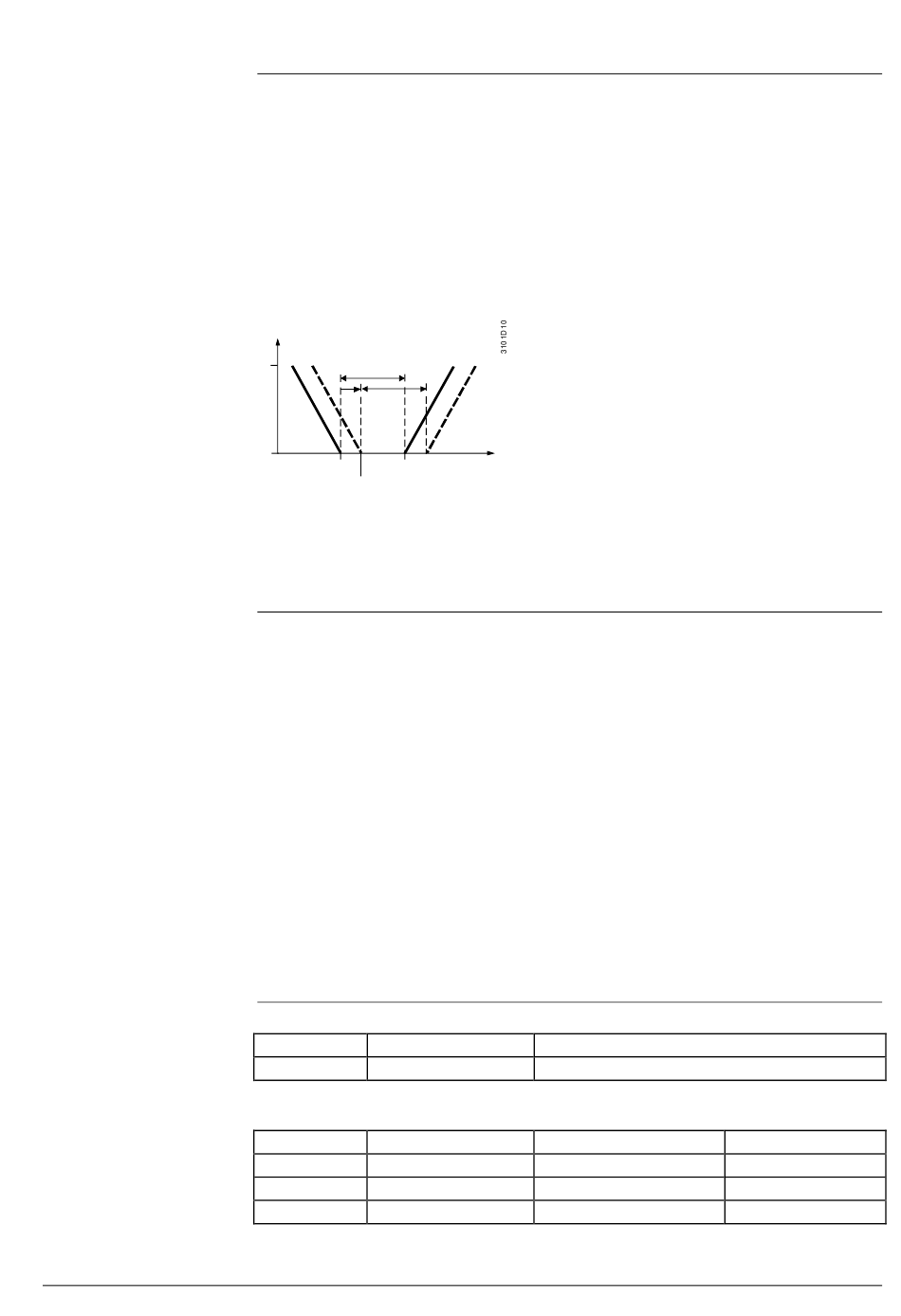

Y
1
X
dz
X
dz
0
SET MAX
SET MIN
REMx
Les consignes d'économie sont décalées de la même façon.
7.4.6 Traitement des défauts
Lorsque l'on quitte le menu de mise en service, le régulateur universel vérifie si le
potentiomètre de consigne est raccordé.
• Si le potentiomètre de consigne actuellement raccordé vient ultérieurement à
manquer ou si un court-circuit se produit sur la ligne, un message "Défaut de
sonde" est transmis et affiché:
−
"Xx ---" => potentiomètre de consigne absent
−
"Xx ooo" => court-circuit
• En l'absence de signaux du potentiomètre, le régulateur fonctionne avec ses propres
consignes.
Si plusieurs entrées sont activées comme potentiomètre de réglage de consigne pour
le même régulateur, seule la première entrée est prise en compte.
Les potentiomètres de réglage de consigne BSG21.2, BSG21.3, BSG21.4, QAA26 ne
sont pas admis.
7.4.7 Réglages
Chemin : ... > COMMIS > CONF > X1...X5
Affichage Nom
LABEL Identification entrée
Chemin : ... > PARA > X1...X5
Affichage Nom
TYPE Type
MIN VAL Valeur inférieure
MAX VAL Valeur supérieure
Régulateurs universels RLU2...
T
Plage / Remarque
REMx
Plage
0-10, OHM
−50...+500
−50...+500
Réglage d'usine
OHM
0
50
