Section 1 : Montage et configuration
Attelage à trois points
Consulter la Figure 1-2 :
!
DANGER
Afin de prévenir des blessures graves ou la mort :
•
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Tenir les personnes et les animaux à
l'écart pendant la marche arrière jusqu'à l'outil ou la marche avant
pour s'éloigner de l'outil. Ne pas actionner les commandes hydrau-
liques pendant qu'une personne ou un animal se trouve directement
derrière l'engin motorisé ou près de l'outil.
•
Toujours couper le moteur du tracteur conformément à la
« Procédure d'arrêt du tracteur » fournie dans votre manuel de
l'utilisateur et le présent manuel avant de descendre du tracteur. Se
référer à la rubrique « Procédure d'arrêt du tracteur » à la
page 9.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un raccordement
à trois points et un détachement rapides et faciles. Consul-
ter le concessionnaire Land Pride le plus proche pour
l'achat d'un dispositif d'attelage éclair.
Un attelage à trois points de la catégorie I ou II est nécessaire.
Les bras à trois points inférieurs de l'attelage à trois points
doivent être stabilisés pour prévenir les mouvements d'un côté à
l'autre. La plupart des tracteurs ont des blocs anti-oscillation ou
des chaînes réglables qui remplissent cette fonction.
37298
17 janvier 2018
Table des matières
1.
2.
3.
4.
5.
6.
7.
TROU D'ATTELAGE
DANS L'ATTELAGE
TROIS POINTS
CENTRAL SUPÉRIEUR
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
TROUS D'ATTELAGE
DANS LES BRAS DE
LEVAGE À TROIS
POINTS INFÉRIEURS

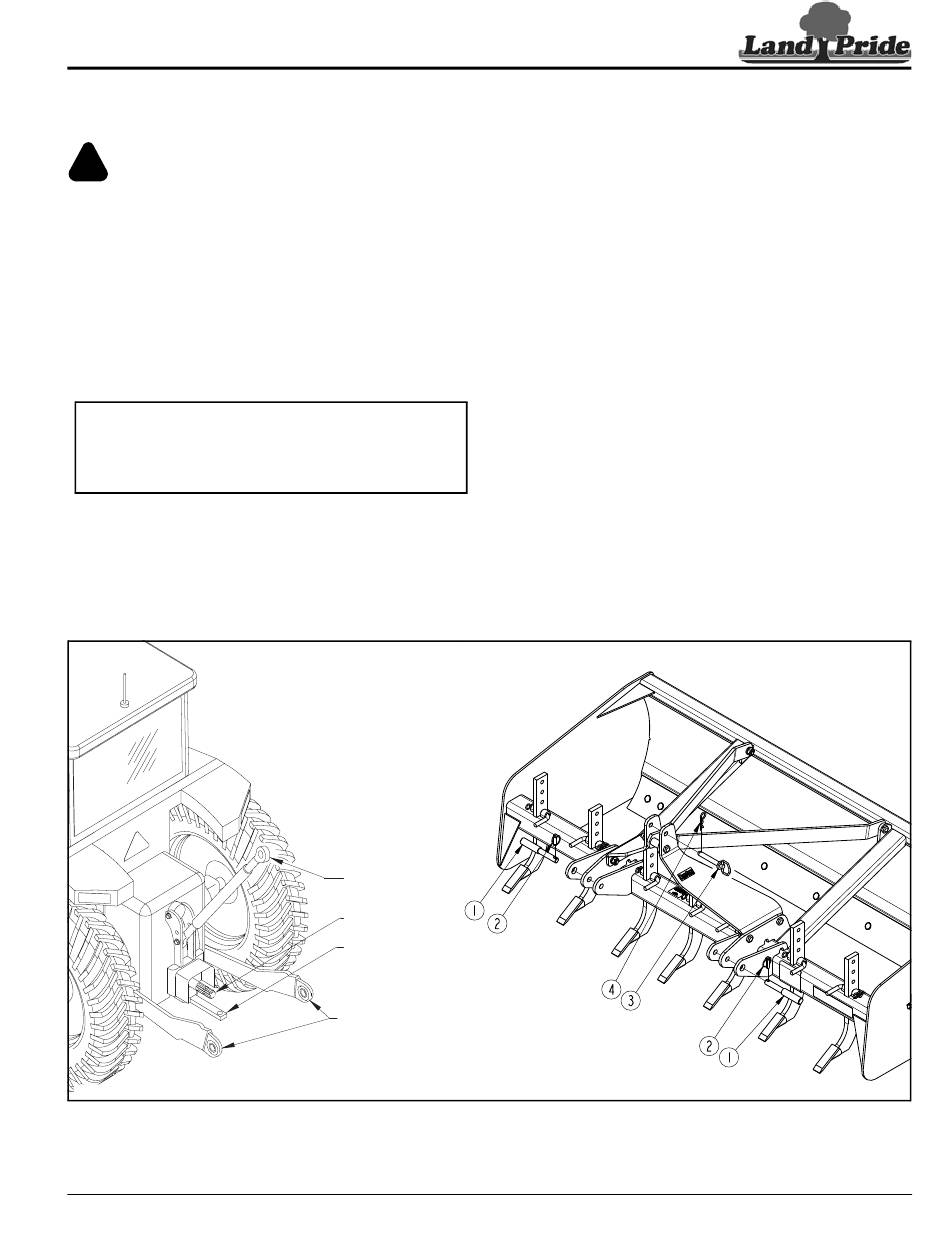

Attelage à trois points de tracteur
Figure 1-2
Lame niveleuse à barre fixe BB3578, BB3584 et BB3596 303-398M-FRC
S'assurer que les bras à trois points inférieurs sont bloqués
afin d'éviter un mouvement latéral excessif.
Reculer lentement le tracteur jusqu'à la lame niveleuse en
utilisant le levier de commande à trois points du tracteur
pour aligner les trous d'attelage à trois points inférieurs sur
les trous de tenon de chape de la lame niveleuse.
•
Attelage de la catégorie I : Aligner les bras de levage sur
les chapes internes.
•
Attelage de la catégorie II : Aligner les bras de levage sur
les chapes externes.
Arrêter le tracteur en suivant les procédures appropriées
avant de descendre du tracteur. Se référer à la rubrique
« Procédure d'arrêt du tracteur » à la page 9.
Fixer les bras à trois points inférieurs sur les chapes à l'aide
o
de goupilles d'attelage (n
1). Fixer les goupilles d'attelage
avec les chevilles d'essieu (n
Relier l'attelage à trois points central supérieur à l'attelage
supérieur avec la goupille d'attelage (n
d'attelage avec des goupilles fendues (n
Retourner au tracteur et utiliser lentement le levier de com-
mande hydraulique à trois points pour soulever et abaisser
lentement la lame niveleuse en vérifiant le jeu entre les
pneus de tracteur, la barre de traction et la lame niveleuse.
Déplacer ou retirer la barre de traction si elle gêne la lame
niveleuse.
Mettre la lame niveleuse de niveau de la gauche vers la
droite et de l'avant vers l'arrière. Se référer à la rubrique
« Réglage de la mise à niveau et du calage » à la page 11.
o
2).
o
3). Fixer la goupille
o
4).
39254
7
