Unité : mm (po)

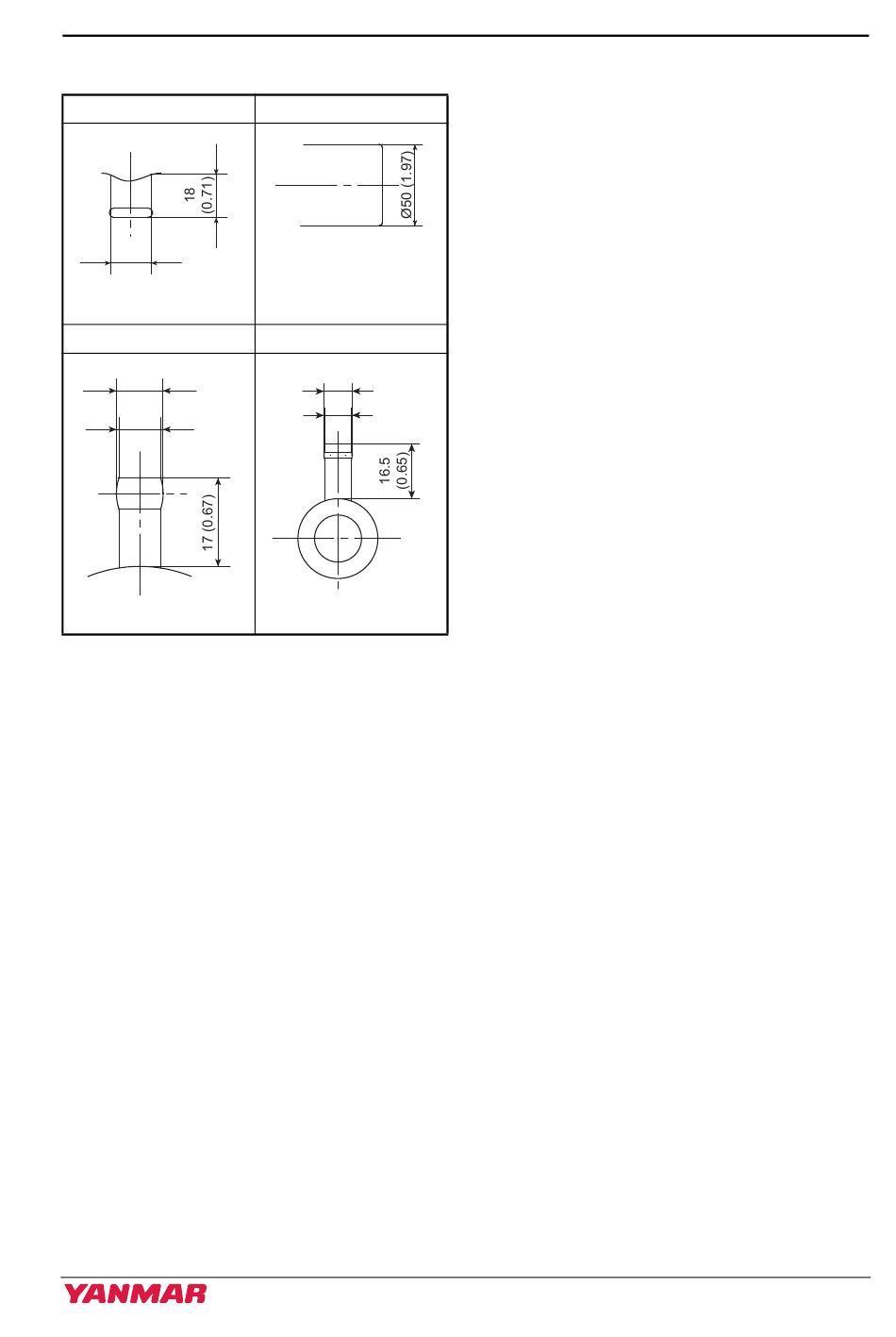

Détail de la pièce A
Ø17
(0.67)
X - 5 3 2 6
Détail de la pièce C
Ø9 (0.35)
Ø8 (0.31)
X 2 - 5 3 2 6
Manuel d'utilisation de la série YM
Détail de la pièce B
X 1 - 5 3 2 6
Détail de la pièce D
Ø8.5 (0.33)
Ø8 (0.31)
X 3 - 5 3 2 6
SCHÉMAS DU SYSTÈME
1 – 7,8 x t4,5 Tuyau en caoutchouc
2 – Clapet anti-retour
3 – 7,8 x t4,5 Tuyau en caoutchouc
4 – 7,8 x t4,5 Tuyau en caoutchouc
5 – Trop-plein
6 – Orifice de prise de carburant
7 – 7,8 x t4,5 Tuyau en caoutchouc
8 – 5 x t4,5 Tuyau en caoutchouc
9 – 7,8 x t4,5 Tuyau en caoutchouc
10 – Pompe d'alimentation en
carburant
11 – Pompe d'injection de carburant
12 – 4,76 x t0,7 Tuyau en acier
13 – Filtre à huile pour moteur (type
cartouche)
14 – 4,76 x t0,7 Tuyau en acier
15 – Tuyau de carburant haute
pression
16 – Buse d'injection de carburant
17 – Interrupteur de pression d'huile
18 – Coude de mélange
19 – 17 x 14 Tuyau en caoutchouc
20 – Échangeur thermique
21 – Filtre d'admission d'huile pour
moteur
22 – Roulement principal
23 – Orifice d'aspiration de l'eau de
mer
24 – 17 x t4 Tuyau en caoutchouc
25 – Pompe d'eau de mer
26 – 28 x t4 Tuyau en caoutchouc
27 – 28 x t4 Tuyau en caoutchouc
28 – Raccord de sortie d'eau
chaude (R3/8)
29 – Thermostat
30 – Pompe à eau
31 – Raccord d'entrée d'eau chaude
(R3/8)
32 – Interrupteur de température du
liquide de refroidissement
33 – Pompe à huile pour moteur
34 – Soupape de commande à
pression
35 – Carburant diesel
36 – Vers le carter d'huile
37 – Vers l'arbre à cames
38 – De la tête de cylindre
