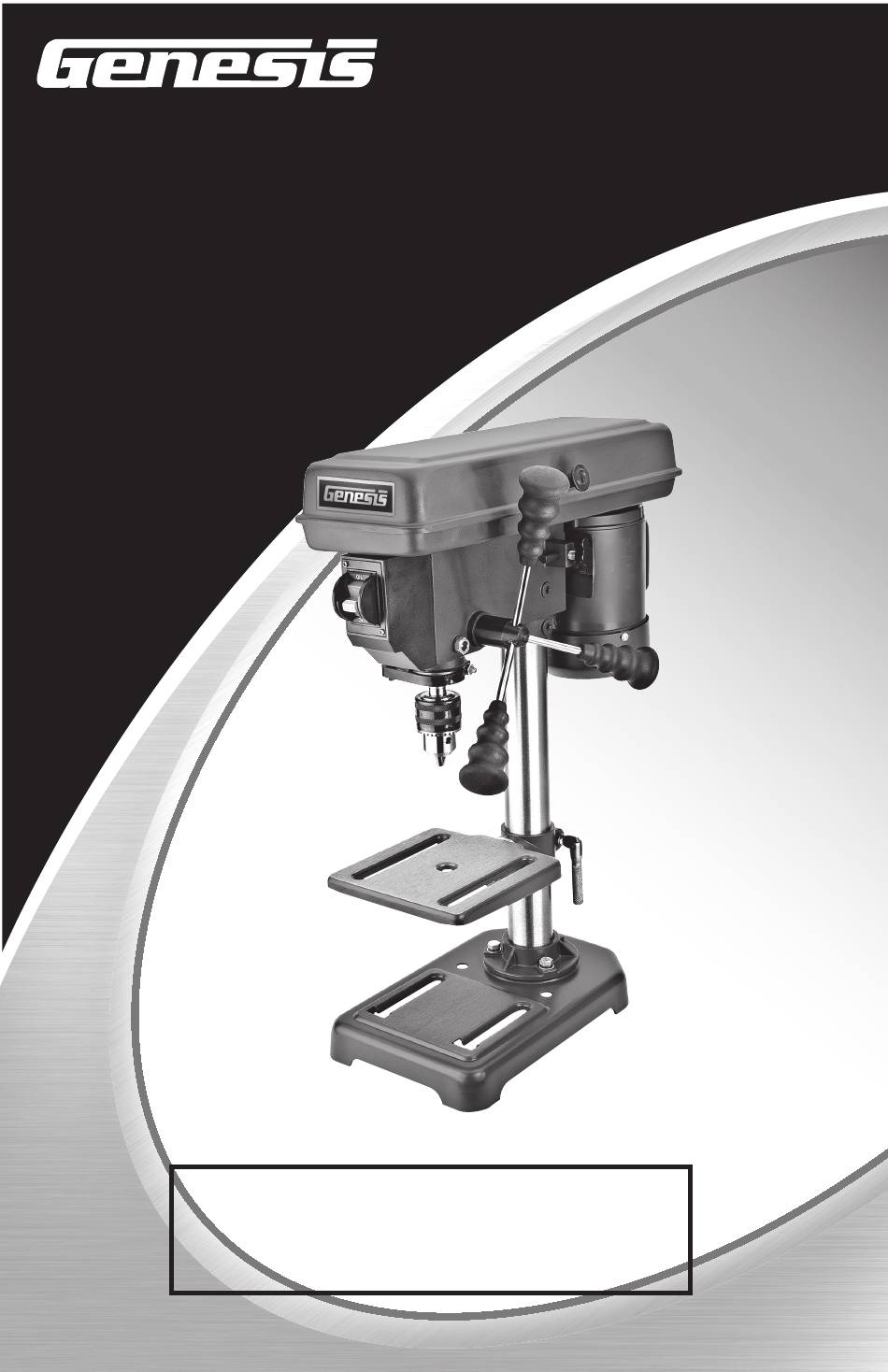

- Page 1 GDP805P 8” 5-Speed Drill Press Perceuse à colonne 5 vitesses de 8 po Taladro de pie de 8” y 5 velocidades Operator's Manual Manuel d’utilisation Manual del Operario TOLL FREE 888-552-8665 HELP LINE: www.genesispowertools.com WEBSITE:...
-
Page 13: Spécifications
SPÉCIFICATIONS • Modèle : GDP805P • Puissance d'entrée nominale: 120 V CA, 60 Hz, 2,6 A • Vitesse de rotation sans charge : 5 vitesses 760/1150/1630/2180/3070 tri/min. • Capacité maximum de perçage : 1/2 po • Déplacement de l'axe : 2 po • Dimensions de la table : 6-3/8 po x 6-1/4 po • Dimensions de la base : 11-5/8 po x 7-1/4 po • Distance maximum entre l'extrémité de l'axe et la surface de la table : 8 po • Distance maximum entre l'extrémité de l'axe et la surface de la colonne : 4 po • Distance maximum entre l'extrémité de l'axe et la surface de la base : 11-3/8 po • Poids net: 11,55 kgs Inclut: Clé du mandarin et Clé Allen AvErTISSEMENT: Pour réduire le risque de blessure, l’utilisateur doit lire et assimiler ce manuel d’utilisation avant de se servir de l’outil. Conservez ce manuel comme référence ultérieure. -
Page 14: Sécurité Électrique
NE travaillez pas à bout de bras • . Gardez une bonne posture et un bon équilibre en permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure. SI dispositifs sont prévus pour la connexion d'extraction des poussières • et des installations de collecte , d'assurer ceux-ci sont connectés et utilisés correctement. L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l’outil sur une échelle ou un support instable. une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue. Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... -
Page 15: Utilisation Et Entretien De L'outil
Maintenez l’outil sec, propre et sans huile ou graisse • . utilisez toujours un chiffon propre pour le nettoyage. N’utilisez jamais de fluide pour freins, d’essence, de produits à base de pétrole, ni n’importe quel type de solvant pour nettoyer l’outil. UTILISATION ET ENTRETIEN DE L’OUTIL Sécurisation de la pièce à travailler . utilisez des serre-joints ou un étau pour maintenir la • pièce travaillée quand c’est possible. C’est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l’outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles. NE forcez pas sur l’outil. • L’outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de pénétration pour laquelle il a été conçu. forcer sur l’outil peut éventuellement endommager la machine et entraîner des blessures. Utilisez le bon outil pour la tâche. -
Page 16: Conseils D'utilisation De Cordons Rallonges
à onglets. Si vous utilisez cet outil dangereusement et incorrectement, vous pouvez subir de sérieuses blessures. Assurez-vous que la perceuse à colonne est sur une surface ferme et de • niveau, et qu’elle est correctement assujettie pour éviter tout risque de blessure à la suite d’un mouvement inattendu est éviter qu’elle ne se balance. Boulonnez ou fixez à l’aide de serre-joint la perceuse à colonne sur une surface de support pour empêcher tout glissement ou dérapage pendant l’opération. Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... - Page 17 Débranchez la perceuse à colonne • avant de procéder à des changements,réglages, les réparations, l'entretien ou l'entreposage. Arrêtez toujours la perceuse à colonne • avant de la débrancher afin d’éviter un démarrage accidentel lors du rebranchement de la perceuse à colonne. Utiliser la vitesse recommandée pour l’accessoire de perceuse et le matériau. • Attendez que le moteur atteigne sa vitesse maximale avant de percer •...
-
Page 18: (Fig 10)
PErCEUSE À COLONNE 5 vITESSES DE 8 PO FIG 1 1. Cache du logement des poulies 10. Poignée du mécanisme d’alimentation 2. Moteur 11. Bouton de verrouillage de la tension 3. Interrupteur Marche/Arrêt 12. Poulie du moteur 4. Mandrin 13. Poulie de la broche 5. Arbre creux 14. Courroie 6. Poignée de verrouillage du table 15. Échelle des profondeurs 7. Table 16. Échelle des angles 8. Colonne 17. Ressort de rappel d’alimentation et cache 9. Support de la colonne 18. Base Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... -
Page 19: Contenu De Carton De Pièces En Vrac: (Fig 2)
OUvErTUrE DE L`EMBALLAGE ET CONTENU IMPOrTATNT: Grâce à techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été remplacés ou la faute a été... -
Page 20: Poignées D'alimentation (Fig 4)
TENSION DE LA COURROIE (FIG 5, 6, 7) FIG 5 1. Ouvrez le cache des poulies de la perceuse à colonne (1). 2. Desserrez le bouton de tension de la courroie (11) sur le côté droit de la tête perceuse. 3. Tirez sur le moteur (2) dans le sens de la tête de la perceuse à colonne. 4. Réglez la courroie (14) sur les butées désirées des poulies du moteur (12) et de la broche (13) conformément aux positions de la courroie sur le tableau des vitesses de la broche (fig.7). 5. Tirez sur le moteur pour l’éloigner de la tête de la perceuse à colonne afin d’augmenter la tension de la courroie. Serrez le bouton de réglage de la tension (11). FIG 6 Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... - Page 21 FIG 7 6. La courroie (14) doit être suffisamment tendue pour empêcher tout dérapage. La tension correcte est obtenue si la courroie subit une flexion d’environ 1/2 po (1,3 cm) quand une pression est appliquée avec le pouce sur la courroie à mi-chemin entre les poulies. RÉGLAGE LA HAUTEUR DE LA TABLE (FIG 8) 1. Desserrez le poignée de verrouillage du table (6). 2. faites glisser l'ensemble de table (7) à la hauteur désirée. 3. Serrez le poignée de verrouillage du table avant de percer. RÉGLAGE DE LA TABLE DE BISEAU (FIG 8) La table peut être inclinée de 0° à 45° vers la gauche et vers la droite. FIG 8 1. Desserrez le boulon de verrouillage de l’inclinaison (D3) au moyen d’une clé.
-
Page 22: A8 Fig
Pour installer un foret (FIG 13) 1. Débrancher la perceuse. 2. Placez la clé du mandrin (G) dans la fente latérale en forme de trou de serrure du mandrin (4), en engrenant les dents de l’engrenage (C1). 3. Tournez la clé du mandrin dans le sens contraire des aiguilles d’une montre pour ouvrir les mâchoires du mandrin (C2). 4. Insérez une foret dans le mandrin aussi loin que nécessaire pour obtenir le maximum de prise dans les mâchoires du mandrin. 5. Centrez la mèche de la perceuse dans les mâchoires du mandrin avant de réaliser le serrage final du mandrin. 6. utilisez la clé du mandrin pour réaliser le serrage final afin de vous assurer que la mèche de la perceuse ne glissera pas pendant l’opération de perçage. Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... -
Page 23: Applications
Pour retire le foret, inverser les étapes énumérées ci-dessus. AvErTISSEMENT: Assurez-vous que la clé du mandrin a été retirée du mandrin avant de commencer une opération de perçage. APPLICATIONS Cet outil peut être utilisé pour les applications ci-dessous: 1. Perçage du bois. 2. Perçage de la céramique, du plastique, de la fibre de verre et des matériaux laminés. 3. Perçage du métal. AvErTISSEMENT: Lire et comprendre les éléments suivants sur votre perceuse avant de tenter de l'utiliser. -
Page 24: Fig 14
Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves. Les outils électriques utilisés sur la fibre de verre, le pla¬coplâtre, les mastics de bouchage ou le plâtre s’usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. En conséquence, nous ne recommandons pas d’utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé. LUBRIFICATION 1. Abaisser la broche à la profondeur maximum et l’huiler légèrement tous les trois mois. 2. Huiler légèrement la colonne tous les deux mois. Perceuse à colonne 5 vitesses de 8 po Manuel d’utilisation GDP805P... -
Page 25: Garantie De Deux Ans
CE PRODUIT N’EST PAS GARANTI S’IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU COMMERCIALES. LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS. LIGNE D’ASSISTANCE SANS FrAIS: numéro Pour vos questions sur ce produit ou un autre de GENESIS, veuillez utiliser en Amérique du Nord ce 888-552-8665 d’appel sans frais: (Mon.- fri 9:00 am -4:30 pm EST.) www.genesispowertools.com Ou visitez notre site web: ©Richpower Industries, Inc.
