3.5 Pilote maître Modbus
3.5.2 Transmission de données pour le maître Modbus ET 200S
Introduction
La transmission de données entre le module et la CPU s'effectue au moyen des FB S_SEND
et S_RCV. Le FB S_SEND est activé par un front à l'entrée REQ lorsqu'une émission de
données est requise. Le FB S_RCV est préparé à recevoir par EN_R=1. Un S_RCV est
nécessaire pour tous les codes de fonction de lecture.
FB3 S_SEND : émission de données à un partenaire de communication
L'exécution d'une tâche maître Modbus nécessite l'activation du FB S_SEND et du FB
S_RCV. Le FB S_SEND est activé par un front à l'entrée REQ lorsqu'une émission de
données à destination du module est requise. Le FB S_RCV est préparé à recevoir des
données du module avec EN_R=1. Un S_RCV est nécessaire pour tous les codes de
fonction de lecture. La figure suivante montre le comportement global des paramètres
S_SEND et S_RCV lorsqu'une tâche Modbus est exécutée.
Figure 3-7
150

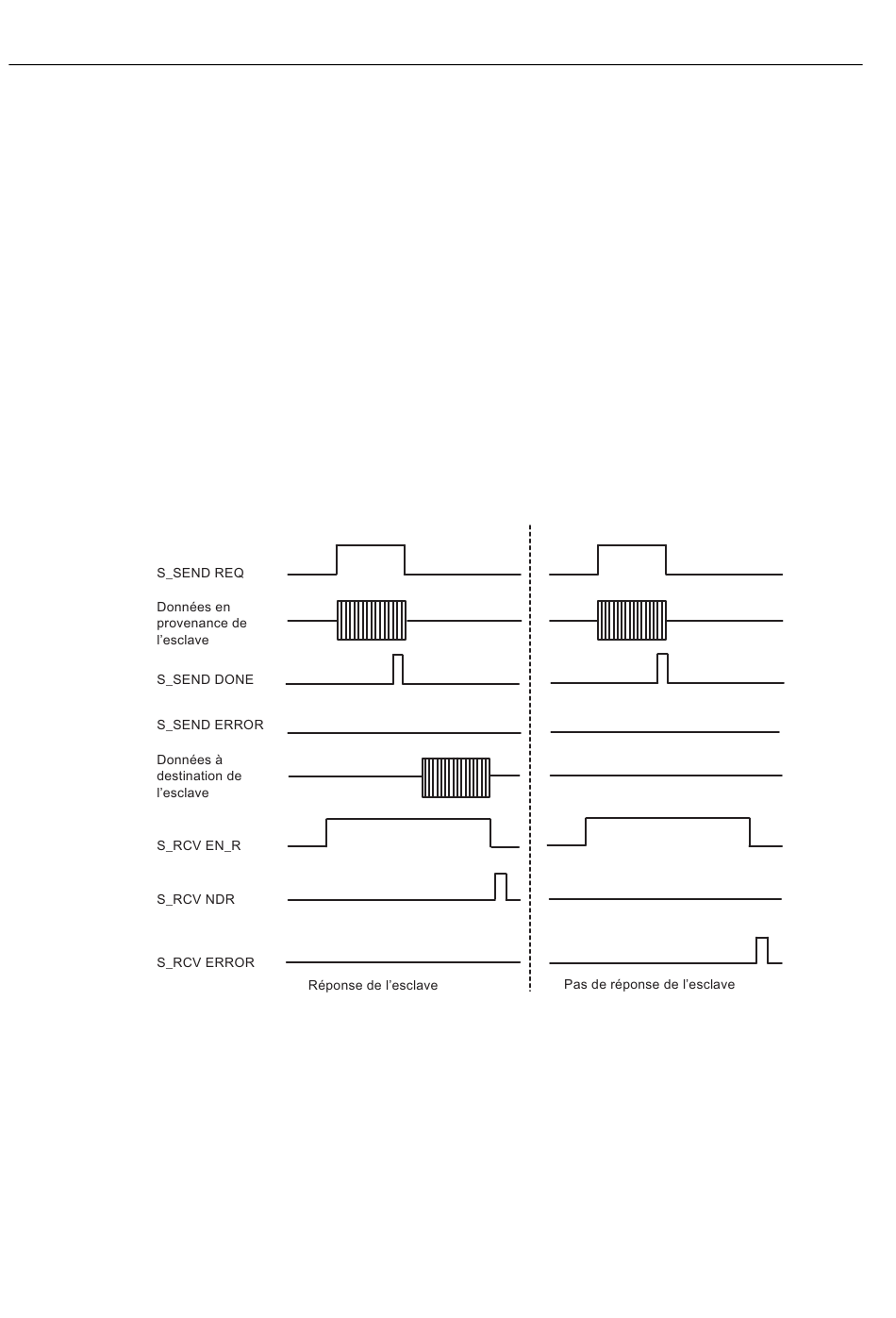

Chronogramme pour une tâche Modbus
