Maintenance

11.1 Remplacer la membrane et les joints toriques

 Extraire la soupape de la conduite et la placer en position horizontale.
11.1.1 Démontage
 Avant le démontage : marquer sur le boîtier la position de la tête par rapport à la partie
inférieure.
 Enlever le capuchon de la tête, voir Fig. 2. Pour ce faire, utiliser un tournevis plat.
 Détendre le ressort. Pour ce faire, faire tourner le pivot dans le sens contraire des
aiguilles d'une montre (P-) jusqu'en position de butée.

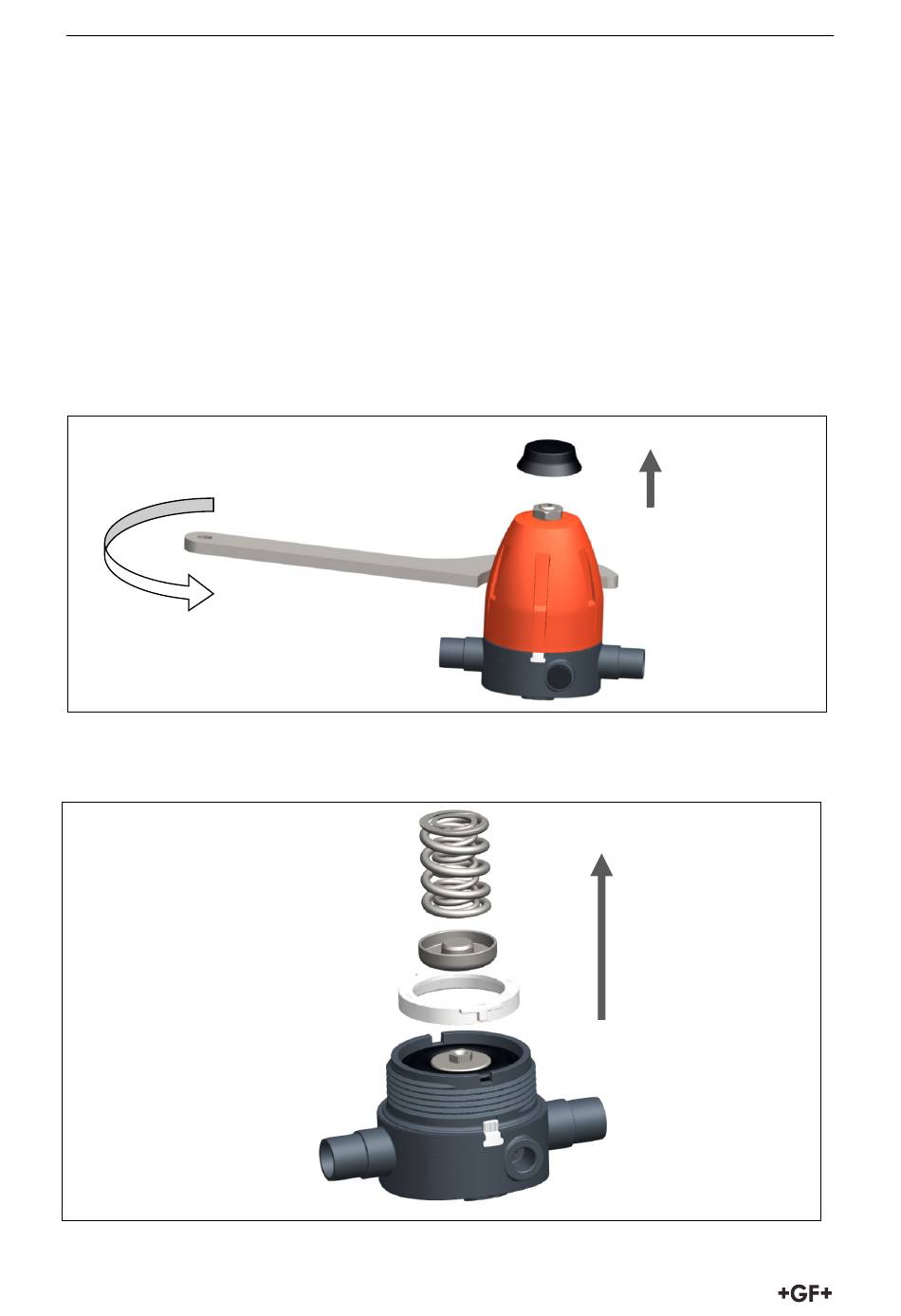

 Fixer la partie inférieure à l'aide d'un outil approprié et desserrer la tête. Pour ce faire,
faire pivoter la tête dans le sens contraire des aiguilles d'une montre, voir Fig. 7.
L'étiquette d'inviolabilité se déchire alors.
Fig. 7
 Enlever le compresseur, le ressort et l'anneau de blocage, voir Fig. 8
En option, variante de 0,3 - 3 bar (4 - 44 psi) : un ressort
Fig. 8
