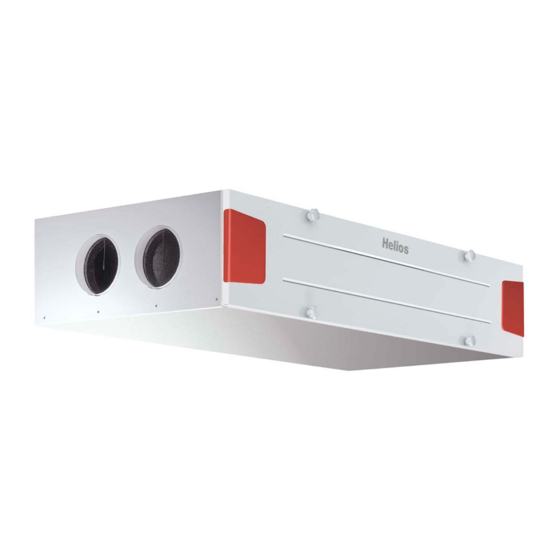

- Page 1 Helios Ventilateurs NOTICE DE MONTAGE ET D’UTILISATION N° 82 506 Groupes VMC double flux extra-plats pour montage plafonnier KWL EC 220 D Pro R KWL EC 220 D Pro L - Ventilation double flux avec récupération de chaleur et moteur EC.
-
Page 2: Table Des Matières
FRANCAIS Helios Ventilateurs NOTICE DE MONTAGE ET D’UTILISATION Sommaire CHAPITRE 1. INFORMATIONS GENERALES ........... .Page 1 Informations importantes . -
Page 3: Chapitre 1. Informations Generales
Réception de l’envoi La livraison comprend les appareils type: KWL EC 220 D Pro R/L avec commande encastrable KWL-BU. Dès réception, vérifier l’état et la conformité du matériel commandé. En cas d’avaries, des réserves doivent être portées sur le borde- reau du transporteur. -
Page 4: Performances
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro La température d’air soufflé peut être réchauffée par une batterie électrique de post-chauffage externe ou une batterie à eau chaude (en option EHR-R... ou WHR...). Un bypass automatique permet de souffler de l'air frais en été et contri- bue au rafraîchissement du bâtiment. -
Page 5: Chapitre 2. Montage
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro CHAPITRE 2 MONTAGE ☞ IMPORTANT ATTENTION IMPORTANT Fig.3 Fig.4 Écoulement des condensats ø 12 mm... -
Page 6: Raccordements Des Conduits
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Pour éviter les remontées d'odeur dues à l'assèchement du siphon, nous conseillons de ne pas plonger le tuyau PVC dans le siphon mais d'opter pour un écoulement libre (Fig.4). Les condensats sont collectés dans le fond étanche de l'appareil puis évacués vers le réseau EP/EU du logement. -
Page 7: Chapitre 3. Fonctionnement
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Schéma de principe CHAPITRE 3 FONCTIONNEMENT Fig.5 Raccordement de composants internes/externes (voir également schéma de raccordement SS-1004) 3.1.1 Batterie électrique de préchauffage interne Selon les critères de la Maison Passive, il est indispensable de prévoir une batterie de préchauffage pour éviter le givrage de l'échangeur de chaleur à... -
Page 8: Chauffage Par Batterie Électrique - Régulation Pour Batterie Électrique Ehr-R 1.2/125
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Condition II: La condition I est mesurée plus de 2 minutes. Configuration Maison Passive: La batterie de préchauffage est mise hors tension et le ventilateur de soufflage fonction- ne en vitesse max. -
Page 9: Protection Antigel De L'échangeur De Chaleur
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro 3.1.4 Fonction «bypass été» La fonction bypass permet une réduction de la température de soufflage en déviant l'air de l'échangeur par un système motorisé... -
Page 10: Régulation Par Sonde Hygrométrique
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro 3.1.7 Sortie alarme Lorsqu'un défaut apparaît sur le KWL, par ex. ventilateur HS ou antigel batterie, le contact alarme s'ouvre. 3.1.8 Signal externe (contact) Réglage de plusieurs paramètres (contact libre de potentiel!) Menu E4 Function... - Page 11 Montage- und Notice de montage VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro 3.1.10 Régulation CO Si le taux de CO de l'air ambiant (ppm) est élevé, la régulation augmente le débit d'air du groupe KWL pour garder une bonne qualité...
-
Page 12: Chapitre 4. Commande A Distance
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Commande à distance KWL-BC.. avec écran graphique CHAPITRE 4 Le groupe double flux KWL EC 220 D est piloté par une commande à distance KWL-BCU (pour montage encastré) ou KWL-BCA (pour montage apparent) permettant un fonctionnement à... - Page 13 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro C3.1 C3.2 C3 = Chauffage: Température L'affichage n'apparaît que si la sonde T5 (sonde de gaine) est raccordée. Chauffage soufflage C3.1 = Chauffage Marche/Arrêt C3.2 = Température de soufflage Plage de réglage température +16,5 à...
- Page 14 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro C4.1.1.1 = Décalage de consigne du programme hebdomadaire La fonction de décalage du programme hebdomadaire permet d'abaisser ou d’augmen- ter les valeurs de consigne de température, d'humidité ou de CO .
- Page 15 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Mode vacances C5 = Mode vacances: Dans le menu „ mode vacances“, il est possible d’indiquer une période de congés. Marche / Arrêt Pendant ce laps de temps, un scénario de ventilation spécifique peut être programmé, Mode vacances ventilation par intervalles par exemple.
- Page 16 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Sondes humidité Températures I C6 = Valeurs sondes Temp. air soufflé 00°C Sonde humi. 1 00 % HR Temp. gaine 00°C Les températures suivantes sont affichées: Sonde humi.
- Page 17 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro D2 = Régulation CO Si le taux de CO de l'air ambiant (ppm) est élevé, la régulation augmente le débit d'air du Contrôle consigne CO groupe KWL pour garder une bonne qualité...
- Page 18 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro D6 = Vitesse soufflage / extraction Vitesse soufflage D6.1 = Vitesse soufflage Vitesse 1 à 4 Vitesse 1-4 Cette fonction est affichée si le mode DiBt est activé. Vitesse soufflage/extraction Modifier...
- Page 19 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Réglage veilleuse D11= Eclairage molette: 1. Veilleuse: – Eclairage bleu: intensité réglable de 0 à100 % Eclairage molette Modifier Suivant Réglage témoin défaut 2.
- Page 20 Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro E5 = Préchauffage E5.1 = Préchauffage Préchauffage Marche / Arrêt Description voir page 6, Point 3.1.1 Marche / Arrêt Préchauffage Modifier Suivant E5.2 = Température 0 à 10 °C La température de préchauffage est identique à...
-
Page 21: Codes D'erreur / Défaut
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro E8.3 = Sonde hygrométrique - Adresse 3 Sonde hygro Humidité / Température / Humidité et température adresse 3 L'adresse est sélectionnée dans le menu "Adresse CAD". Humidité... -
Page 22: Composants Dimensions Courbes
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Dimensions CHAPITRE 5 Fig.9 version à droite KWL EC 220 D Pro R COMPOSANTS DIMENSIONS COURBES Air rejeté Air repris Air soufflé Air extérieur... -
Page 23: Chapitre 6. Service Et Maintenance
Ils peuvent être nettoyés par aspiration 1 x mais doivent être remplacés après une année de fonctionnement pour des raisons d'hygiène et d'efficacité. Si les filtres sont humides ou moisis, ils doivent être impérativement remplacés dans les plus brefs délais. Les filtres de rechange Helios sont également disponibles en ligne sur: www.ersatzluftfilter.de... -
Page 24: Ecoulement Des Condensats Dans L'appareil
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Ecoulement des condensats dans l'appareil Lors des interventions de maintenance, par exemple en automne avant la saison de chauffe, vérifiez que le tuyau d'évacuation des condensats Ø... -
Page 25: Démontage Du Moteur Droit
NNotice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Démontage du moteur droit Débrancher les connecteurs (fig. 21), puis soulever légèrement le moteur (fig. 22) et tirer vers l’extérieur. Fig.21 Fig.22 -Démontage du moteur gauche Procéder comme décrit précédemment Code erreur / alarme Les codes erreurs et alarmes suivants sont affichés sur la commande à... -
Page 26: Chapitre 7. Schemas De Branchement / Câblage
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Schéma de branchement SS-1004 KAPITEL 7 SCHEMA DE BRANCHEMENT/CÂBLAGE... -
Page 27: Schéma De Branchement Ss-1027
Notice de montage et d’utilisation VMC double flux extra-plate pour montage plafonnier KWL EC 220 D Pro Schéma de branchement SS-1027 Câblage... - Page 28 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
