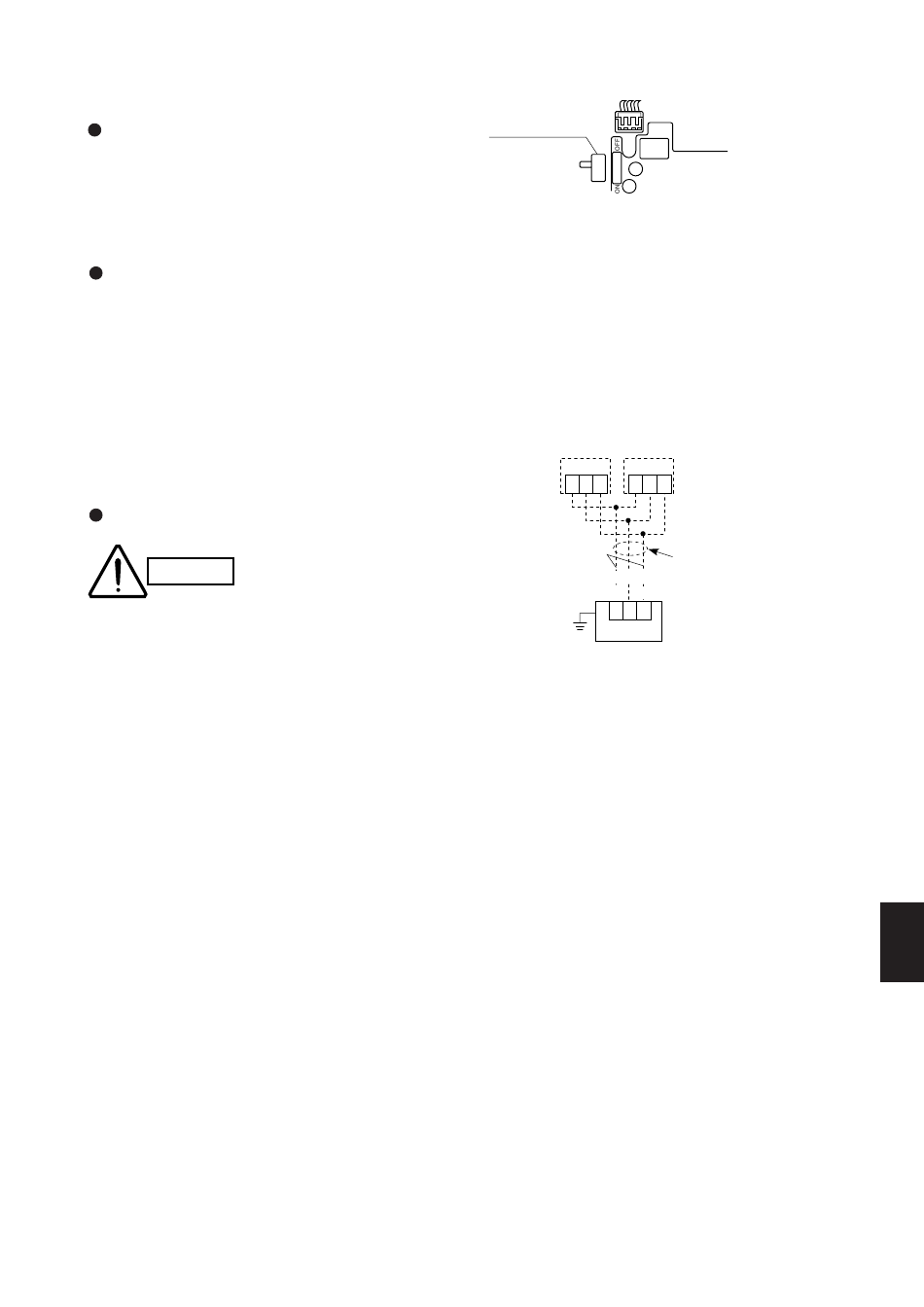

6-4. Schéma de câblage pour télécommandes
multiples
Installation de télécommandes multiples
Ce système à télécommandes multiples permet
d'exploiter le (les) climatiseur(s) dans différentes
positions.
2 télécommandes au maximum peuvent être
installées.
Méthode de paramétrage
Pour exécuter cette commande, effectuez le
paramétrage en conformité avec la procédure
suivante.
(1) Parmi les deux télécommandes installées,
affecter à la télécommande N° 1 la tâche de
télécommande principale (état par défaut).
(2) Sur l'autre télécommande, commuter le sélecteur
d'adresses de la carte de OFF à ON. Dans cette
position, elle fonctionnera comme télécommande
secondaire.
Schéma de câblage de base
ATTENTION
CAUTION
Pour faire fonctionner 1 unité intérieure avec 2
télécommandes placées à des endroits différents,
effectuer le câblage comme illustré ci-contre.
Accueil
Effectuez le câblage
correctement (un câblage
incorrect peut endommager
le climatiseur.
Télécommande
Sélecteur d'adresses
(principal)
(secondaire)
Option
1 2 3
Bornier 3 Voies
Blanc
Rouge
1 2 3
Unité intér.
Terre
61
Bornier du circuit
de fluide frigorigène
Option
1 2 3
Câblage de télécommande
(raccordement sur site,
longueur totale pouvant
atteindre 500 m
Noir
