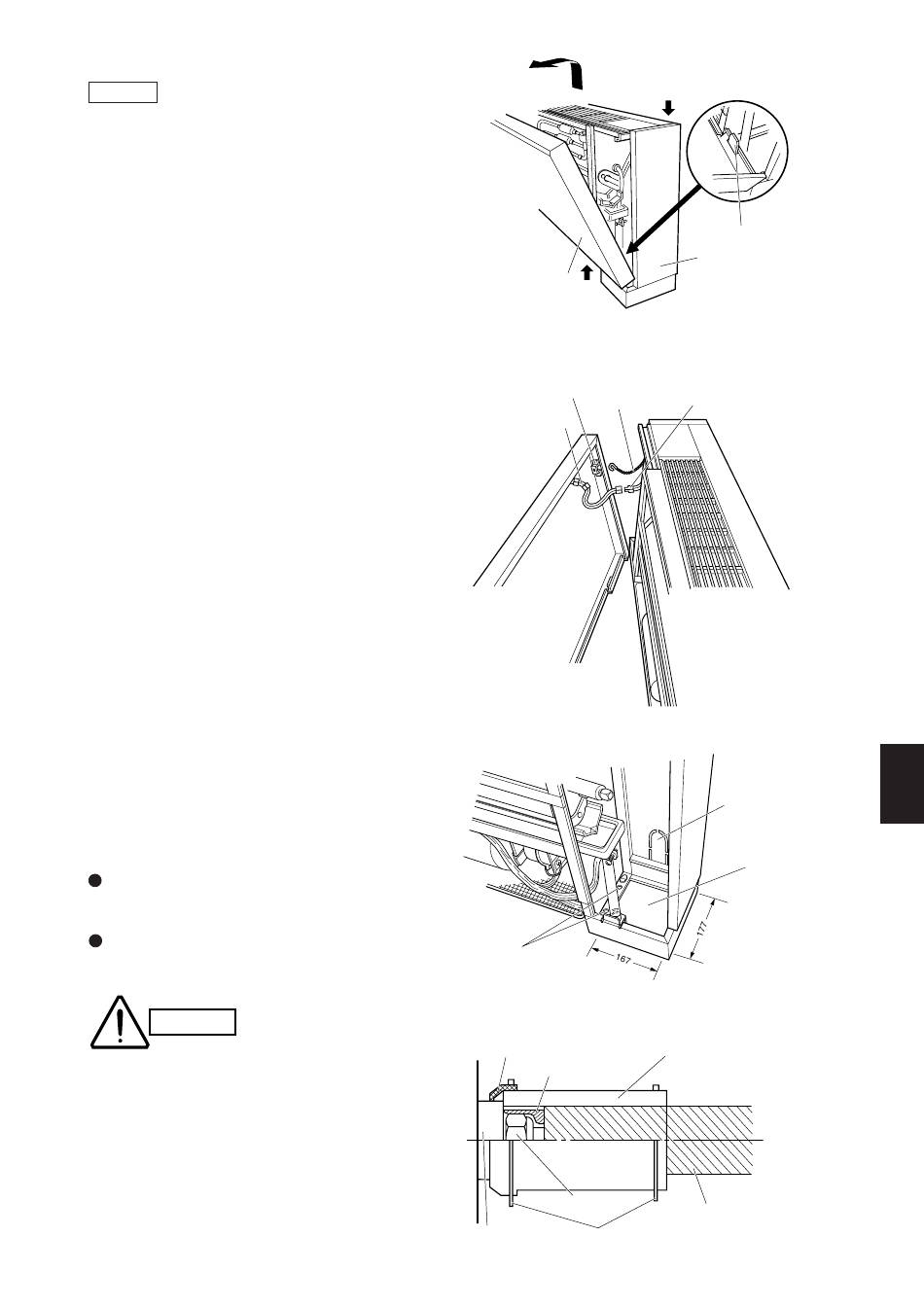

3-38. Dépose et fixation du panneau avant
NOTE
Un élément chauffant anti-condensation est fixé
derrière le panneau avant. Lors de la dépose ou de
la fixation du panneau, veillez à ne pas endommager
le fil de connexion à l'élément chauffant.
Pour enlever le panneau avant
(1) Enlevez les deux vis situées sur la partie infé-
rieure du panneau avant.
(2) Poussez vers le haut au niveau du repère B du
côté inférieur droit du panneau, en tenant l'unité
du côté supérieur droit, au niveau du repère A.
Le côté droit du panneau avant est retiré. Enle-
vez ensuite le côté gauche du panneau avant en
procédant de la même façon.
(3) Débranchez le connecteur (2P rouge) du fil de
connexion à l'élément chauffant anti-condensa-
tion.
(4) Enlevez la chaîne reliant le panneau avant de
l'unité en la décrochant du dispositif de fixation
monté sur le panneau.
Pour fixer le panneau avant
(1) Accrochez la chaîne au dispositif de fixation
du panneau avant.
(2) Branchez le connecteur du fil de sortie.
(3) Faites coïncider les fentes situées sur la partie
inférieure du panneau avant avec les languettes
situées sur la partie inférieure de l'unité, et
positionnez la languette d'ajustage supérieure du
panneau avant sur la rainure de l'unité.
Appuyez ensuite sur le panneau.
(4) Insérez les deux vis dans la partie inférieure du
panneau avant.
3-39. Installation de la tuyauterie de réfrigération
(1) Utilisez le tube fourni pour le raccordement du
tube grand diamètre.
(2) Les tubes peuvent se déployer dans deux
directions, vers le bas et vers l'arrière.
Pour un raccordement arrière, celui-ci peut
passer par la sortie de tube arrière du panneau
arrière.
Pour un raccordement par le dessous, reportez-
vous aux dimensions d'ouverture indiquées sur
la figure ci-contre.
CAUTION
ATTENTION
(1) Enveloppez les écrous Flare avec le ruban
isolant blanc fourni.
(2) Enveloppez les écrous Flare avec l'isolant pour
raccord Flare fourni.
(3) Obturez l'espace libre entre l'isolant du raccord et
l'isolant pour raccord Flare à l'aide de ruban
isolant noir.
Attachez les deux extrémités de l'isolant pour
raccord Flare avec la bride de serrage en vinyl
fournie.
Accueil
Isolez toutes les tuyauteries
de la manière suivante :
Panneau avant
B
Dispositif de
Chaîne
fixation
Elément
chauffant
anti-condensation
Panneau avant
Trous de fixation
de l'unité au sol
Ruban isolant (Noir)
Ruban isolant (Blanc)
Ecrou Flare
Isolant
Bride de serrage en vinyle
51
A
Languette
Panneau latéral
Connecteur du fil de sortie
(2P rouge)
Sortie tube arrière
Encombrement
pour raccordement
vers le bas
Isolant pour raccord condensats
Ruban isolant
