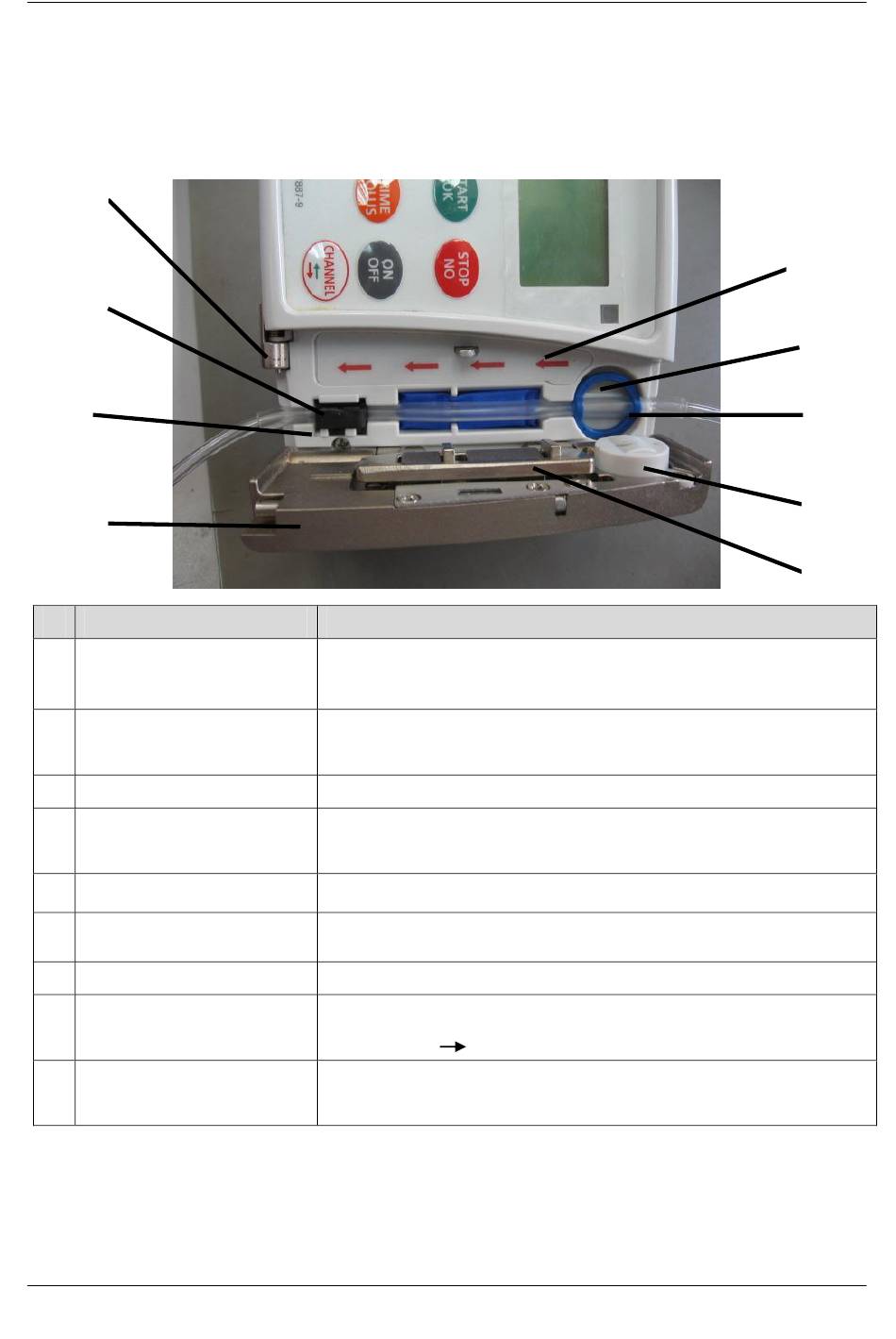

BodyGuard 121 Twins avec porte ouverte
1
2
#
Pièces
1.
Verrouillage des portes
2.
Capteur de pression
3.
Détrompeur
4.
Plaque de pression
5.
Porte de pompe
6.
Capteur d'air – façade
7.
Capteur d'air - porte
8.
Affichage de la direction du
flux
9.
Anneau anti-extension
Fonction
Ouvre la porte en tirant le verrou situé sous la pompe
Détecte une occlusion du côté patient dans le set de perfusion. La
sensibilité du capteur peut être réglée
Aligne correctement le set de perfusion avec l'anneau anti-extension.
Lorsque la porte est fermée, la plaque de pression à ressorts presse le set
de perfusion contre les pistons.
Recouvre la plaque de pression.
Capteur d'air à ultrasons, fixé au boîtier.
Capteur d'air à ultrasons, fixé à la porte.
La flèche indique la direction du flux, ou du débit de la
pompe (poche
patient)
Empêche une mauvaise extension du set de perfusion et l'aligne
correctement avec le détrompeur.
9
11
