2. DISIMBALLAGGIO E CONTROLLO

Disimballare accuratamente la valvola ed esaminare gli articoli contenuti nella scatola.
Essa contiene:
• il gruppo valvola
• la guida dell'utente
• il tubo flessibile per l'aria compressa
Controllare che l'unità non abbia subito danni durante il trasporto e qualora ciò si sia verificato,
contattare subito lo spedizioniere incaricato.
I reclami, in caso di danno, dovranno essere trasmessi dal destinatario allo spedizioniere e dovranno
essere notificati alla casa produttrice.

3. DESCRIZIONE

Le valvole a diaframma TS5622VU-DVD sono concepite per erogare fluidi di viscosità medio-bassa. Il
ritorno a molla interno rende la valvola indicata per l'uso con qualsiasi tipo di centralina
tempo/pressione. Una breve corsa di apertura consente di ottenere un arresto positivo estremamente
rapido. La regolazione della corsa consente all'operatore di determinare con precisione le dimensioni
delle singole dosi. La struttura compatta di queste valvole offre molta flessibilità nel montaggio e
facilità d'integrazione nelle applicazioni automatizzate.

4. PRINCIPIO DI FUNZIONAMENTO

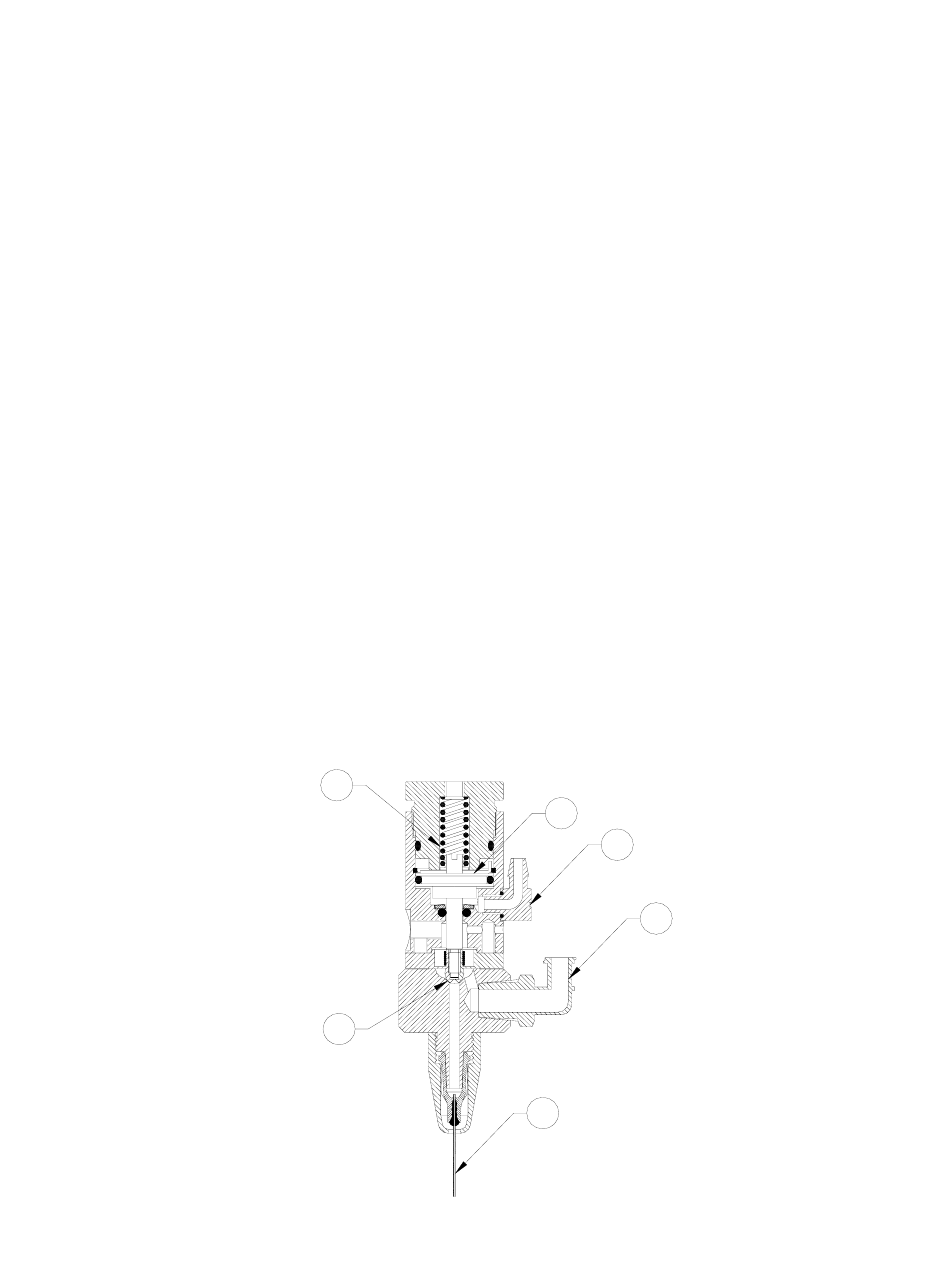

Le valvole a diaframma TS5622VU-DVD sono valvole normalmente chiuse a corsa regolabile.
Immettendo ara compressa a 4,8-6,2 bar (70-90 psi) attraverso la porta (1), lo stantuffo (2) si sposta
indietro aprendo così il circuito del fluido e consentendo a quest'ultimo di scorrere dalla porta
d'ingresso (4) all'ugello (5).
Quando la pressione dell'aria compressa viene scaricata, il ritorno a molla (6) chiude il diaframma,
assicurando così l'interruzione rapida e a prova di guasto del flusso del fluido.
6
3
Figura 3.0
41
2
1
4
5
