8.3 REMPLACEMENT OU LUBRIFICATION DU JOINT TORIQUE DU PISTON

1. Retirez le boîtier de fluide (6).
2. Retirez le diaphragme (5).
3. Retirez le bouton de contrôle de course (8) et le ressort (9).
4. Retirez l'anneau de maintien (2) et la rondelle-frein (1).
5. Retirez l'ensemble du piston (11).
6. Remplacez le joint torique (4) s'il est endommagé, sinon lubrifiez-le avec de la graisse à joint
torique.
7. Réinstallez le piston, l'anneau de maintien et la rondelle-frein.
8. Réinstaller le ressort et le bouton de contrôle de course.
9. Réinstallez le diaphragme et le boîtier de fluide.
1
2
3
8 9
4
10 11
13
5 6

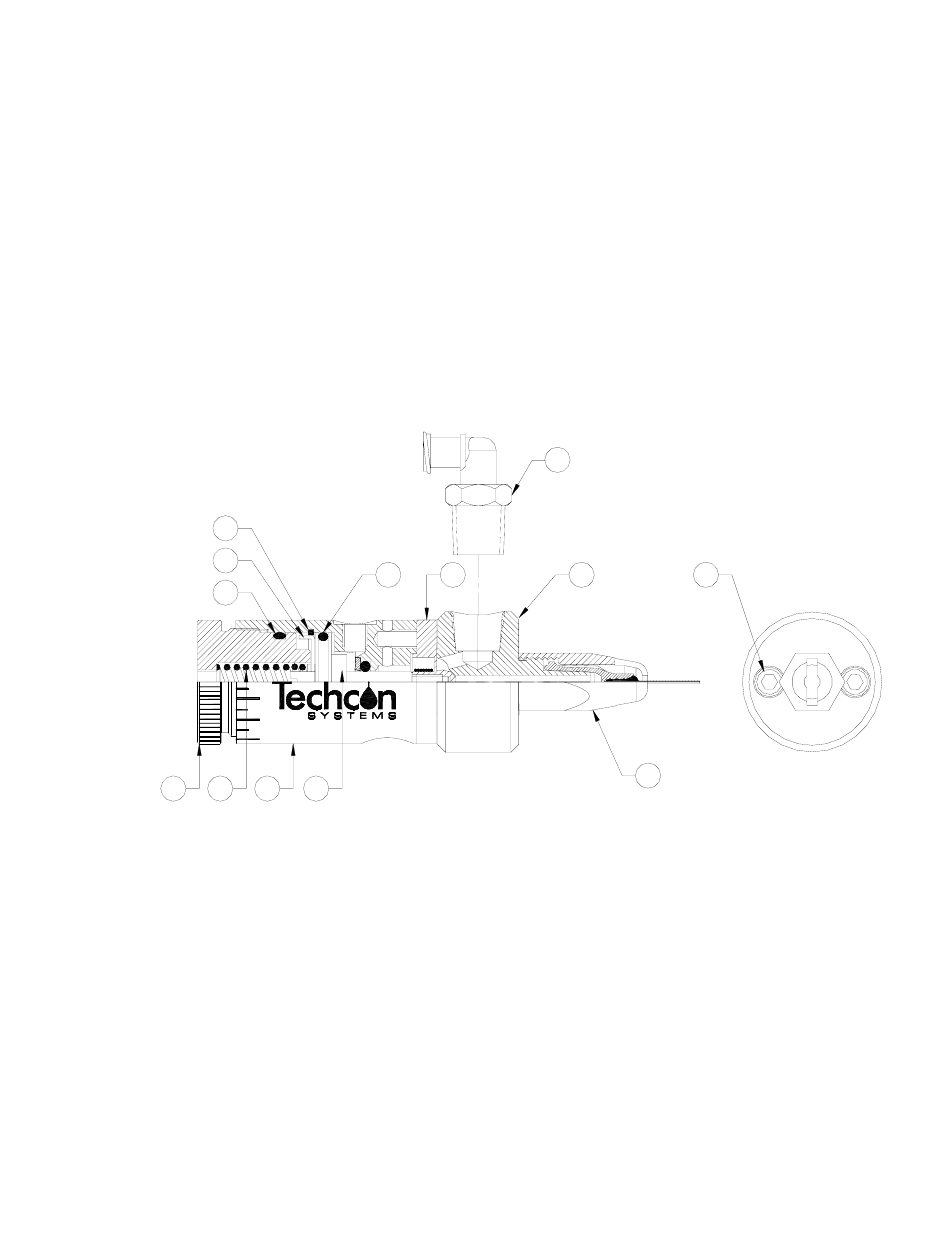

Figure 6.0
35
7
12
