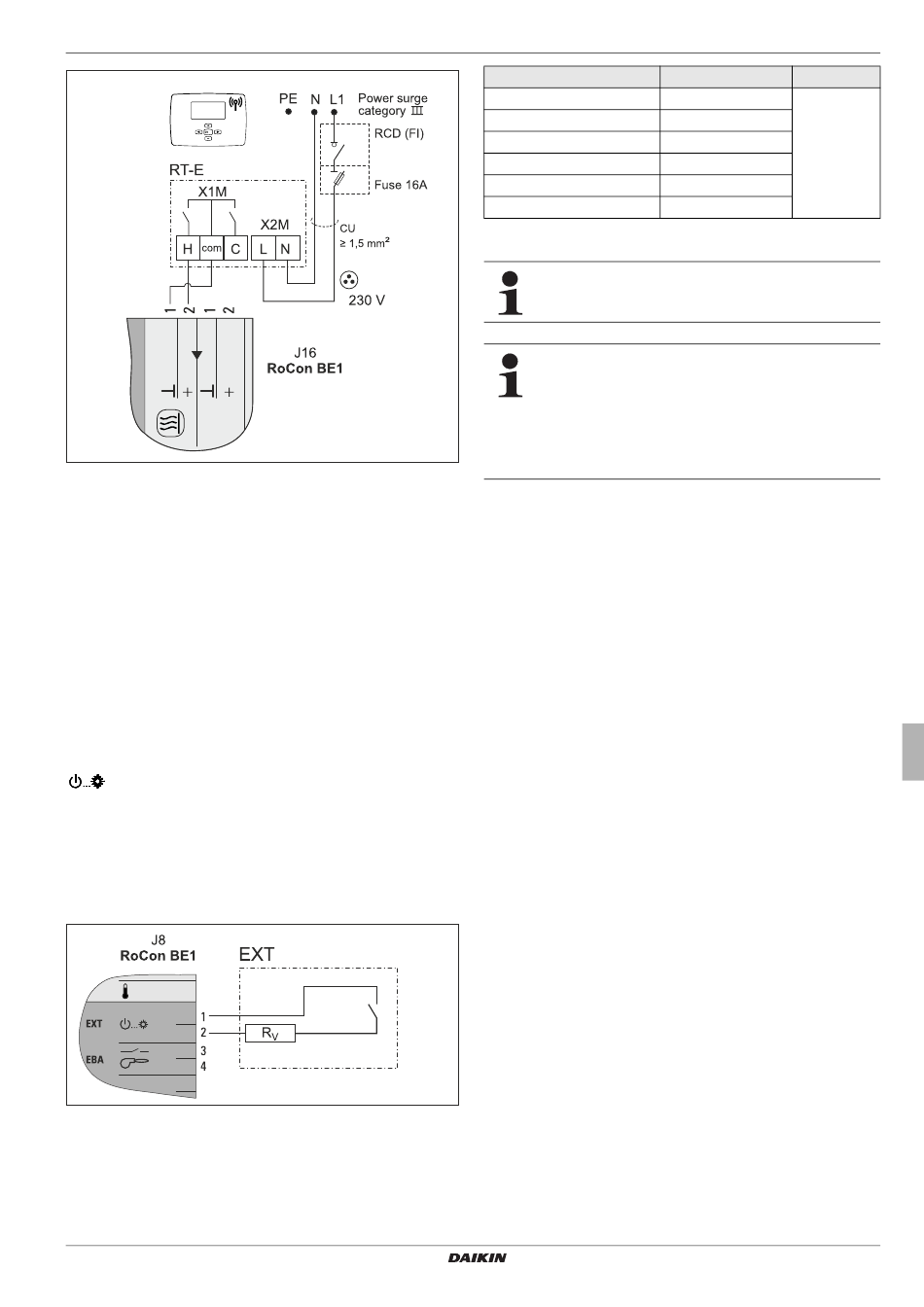

Fig. 4-40 Connexion avec le thermostat d'ambiance radio
(exemplaire pour le RT-E = Daikin EKRTR)

4.7.9 Contact de commutation externe

La connexion d'un contact de commutation externe (fig. 4-41)
permet de commuter le mode de service de la Daikin
GCU compact.
Une valeur de résistance changeante permet de convertir le
mode de service actuel (tab. 4-5). La conversion du mode de
service fonctionne uniquement tant que le contact de commu-
tation externe est fermé.
Le mode de service s'effectue sur le circuit direct de la Daikin
GCU compact, ainsi que sur tous les autres circuits de
chauffage, qui sont raccordés en option à cet appareil.
Le mode de service affiché à l'écran de la régulation peut alors
dévier du mode de service activé en position d'interrupteur rotatif
.
Un mode de service activé par le contact de commutation externe
s'affiche à l'écran de la régulation par « EXT. », suivi par le
symbole du mode de service (voir notice d'utilisation de la régu-
lation).
Si des fonctions spéciales sont activées, par ex. « Manuel »,
l'entrée n'est pas évaluée.
Fig. 4-41 Connexion du contact de commutation EXT
Daikin GCU compact
Daikin Gas Combi Unit
008.1543899_00 – 06/2017 – FR
4
Mode de service
Arrêt
Chauffer
Réduit
Eté
Automatique 1
Automatique 2
Tab. 4-5 Valeurs de résistance pour l'évaluation du signal EXT
En cas de valeurs de résistances supérieures à la
valeur pour « Automatique 2 », l'entrée n'est pas prise
en compte.
INDICATION RELATIVE AU RACCORDEMENT
D'UNE INSTALLATION SOLAIRE DAIKIN
Du fait de la fonction intégrée dans la régulation RoCon BF
[HZU] (voir la notice d'utilisation de la régulation), il n'est pas
nécessaire de raccorder la connexion EXT à la connexion du
contact de blocage de brûleur de l'installation solaire Daikin.

x Mise en place et installation
Résistance R
< 680 Ω
1200 Ω
1800 Ω
2700 Ω
4700 Ω
8200 Ω
