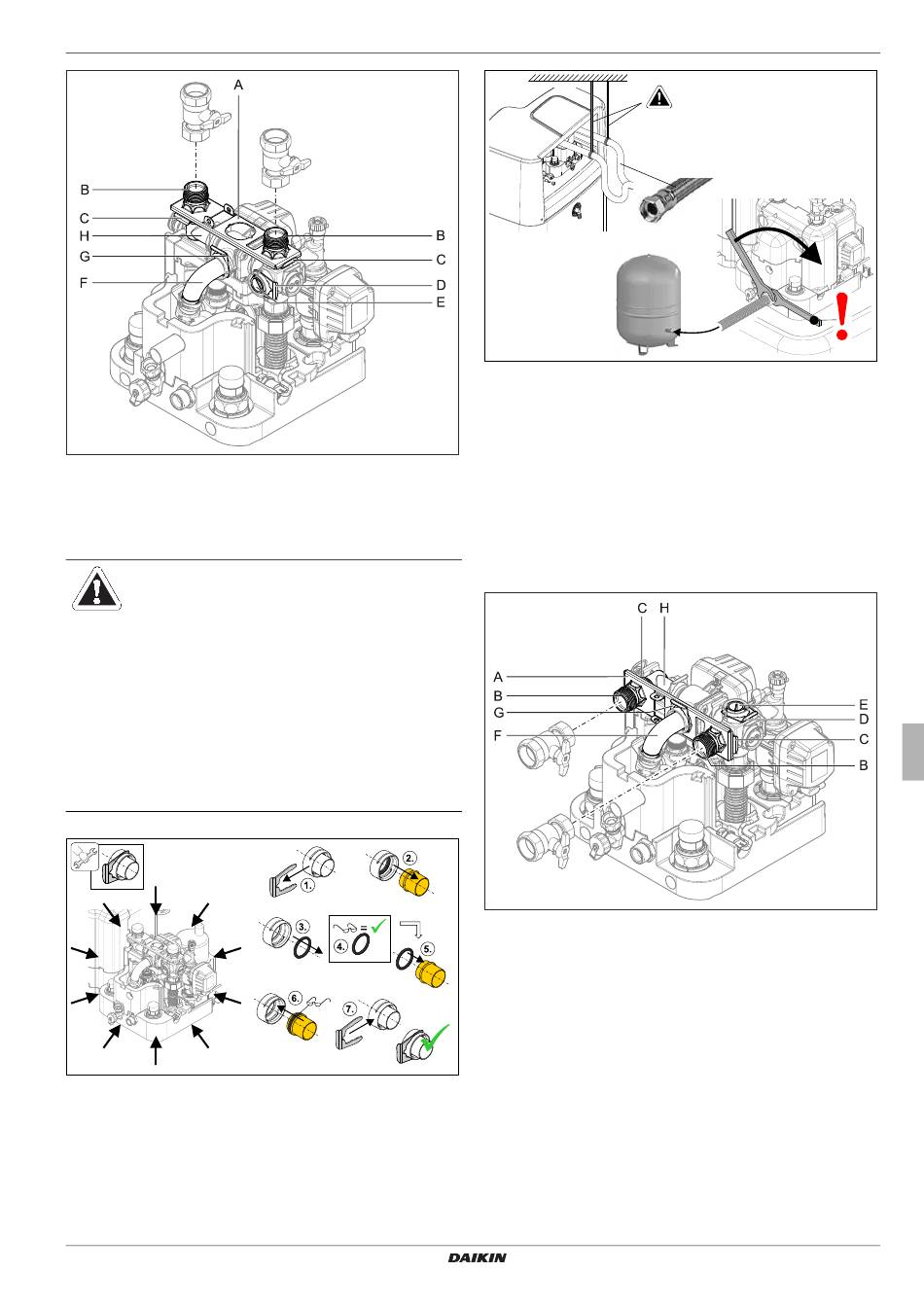

Fig. 4-19 Raccords du départ et du retour de chauffage orientés vers le
haut
● Ôter les deux étriers enfichables des raccords (fig. 4-19,
pos. C).
● Ôter les deux raccords (fig. 4-19, pos. B).
ATTENTION !
Lors des travaux sur le système hydraulique, il convient de noter
la position de montage des joints toriques, afin d'empêcher leur
détérioration et les défauts d'étanchéité qu'elle implique.
● Après le démontage et/ou avant le montage d'une jonction,
toujours placer les joints toriques sur la pièce à enficher (voir
fig. 4-20).
● Le raccordement des conduites de chauffage via les
jonctions doit se faire sans tension. Établir notamment lors
du raccordement avec des conduites flexibles (non ouvertes
à la diffusion !) une décharge de tension adéquate (voir
fig. 4-21).
Fig. 4-20 Jonctions hydrauliques
Daikin GCU compact
Daikin Gas Combi Unit
008.1543899_00 – 06/2017 – FR
4 x Mise en place et installation
Fig. 4-21 Raccord de conduite sans tension
● Retirer la plaque de retenue (fig. 4-19, pos. A).
● Ôter l'étrier enfichable du bouchon de fermeture (fig. 4-19,
pos. D).
● Extraire le bouchon de fermeture (fig. 4-19, pos. E).
● Tourner la pièce angulaire (fig. 4-19, pos. H) de 90° vers
l'arrière.
● Ôter l'étrier enfichable du collecteur (fig. 4-19, pos. G).
● Tirer avec précaution sur le collecteur (fig. 4-19, pos. F) vers
l'arrière pour le sortir de son logement horizontal, jusqu'à ce
que la plaque de retenue (fig. 4-22, pos. A) puisse être intro-
duite dans l'intervalle et à la verticale.
Fig. 4-22 Raccords du départ et du retour de chauffage orientés vers
l'arrière
● Pousser la plaque de retenue entre le collecteur et son
logement horizontal, puis introduire le collecteur (fig. 4-22,
pos. F) à travers le trou central de la plaque de retenue pour
le remettre dans son logement.
