4 x Mise en place et installation
B :
33
– Raccordement de plus d'un appareil sur une installation com-
mune d'évacuation des gaz de fumées (cage d'évacuation
des gaz de fumées par dépression)
– embouchure verticale d'évacuation des gaz de fumées
– Air frais directement issu du local d'installation de l'appareil
(voir chap. 4.2.3)
– Justificatif adéquat de dimensionnement par calcul requis,
selon lequel une dépression règne à l'entrée des gaz de
fumées dans ce système d'évacuation des fumées.
– Pour les données sur le calcul de dimensionnement, voir
tab. 15-1.
– Les pièces sous dépression de la conduite de jonction
doivent être acheminées comme système de conduites
concentrique.
B :
53
– comme pour B , mais raccordement à la conduite associée
33
d'évacuation des gaz de fumées (système Daikin) y compris
embouchure d'évacuation des gaz de fumées
B :
53P
– comme pour B , mais fonctionnement en surpression
53
Manuel d'installation et de maintenance
24

4.3 Transport et livraison

AVERTISSEMENT !
A l'état non chargé, la Daikin GCU compact a une charge placée
vers l'avant, elle peut basculer lors du transport. Cela peut
présenter un danger pour les personnes se trouvant à proximité
ou endommager l'appareil.
● Bien arrimer la Daikin GCU compact, la transporter avec
précaution, utiliser les poignées de retenue.
La Daikin GCU compact est livrée sur une palette. Tous les types
de chariots de manutention tels que les transpalettes et chariots
élévateurs sont adaptés au transport.
Fournitures à la livraison
– Daikin GCU compact (prémontée),
– Sachet d'accessoires (voir fig. 4-8),
– Sonde de température extérieure (RoCon OT1) pour la régu-
lation en fonction des intempéries,
– Pack de documents.
Poignées (uniquement né-
A
cessaires pour le transport)
Cache
B
Embout de raccordement du
C
tuyau pour trop-plein de sé-
curité
Clé de montage
D
Robinet à boisseau sphé-
E
rique

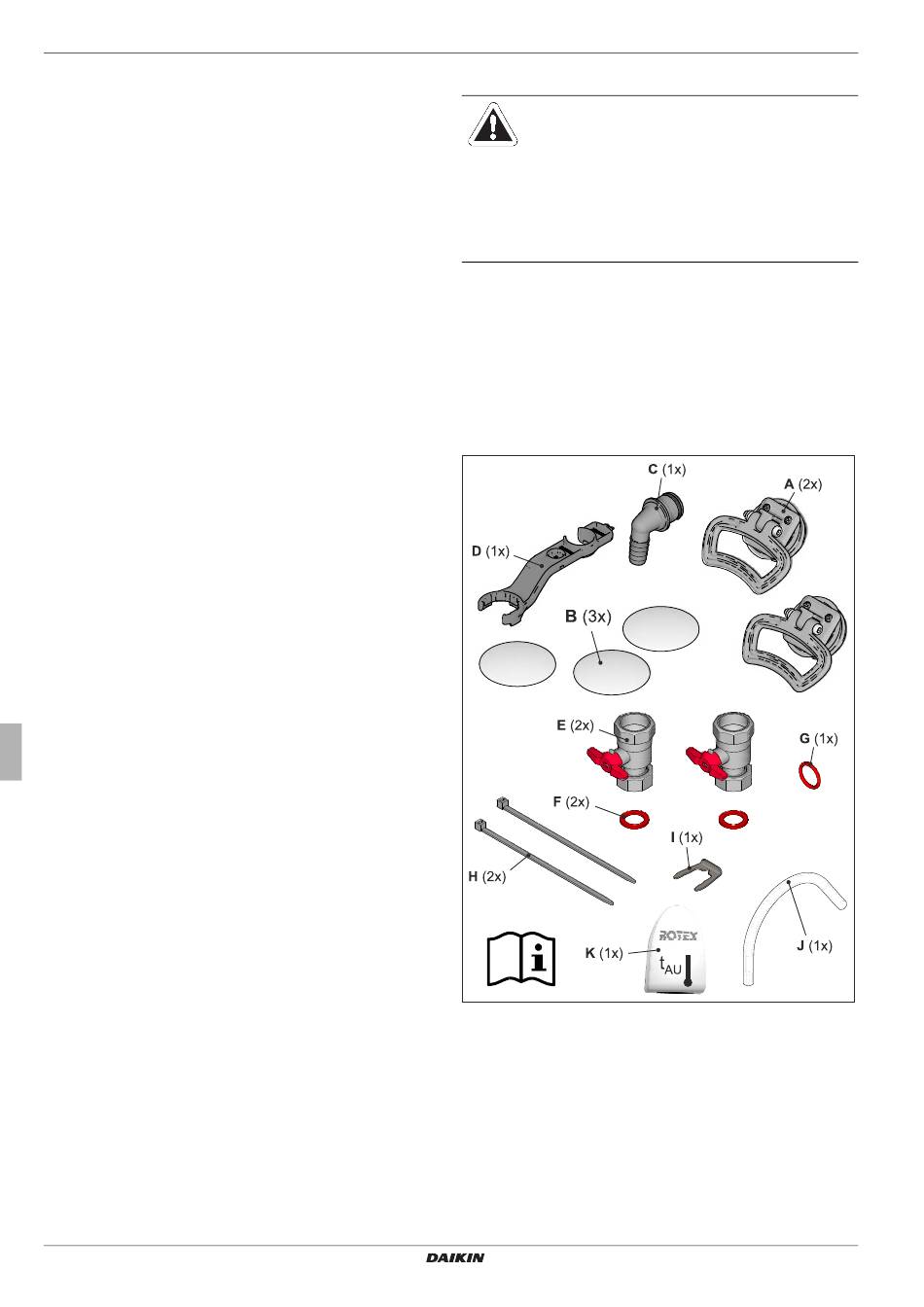

Fig. 4-8 Contenu du sachet d'accessoires
Pour d'autres accessoires, consulter les tarifs Daikin.
Joint plat
F
Joint torique
G
Serre-câbles
H
Étrier enfichable
I
Tuyau de purge
J
Sonde de température exté-
K
rieure
Daikin GCU compact
Daikin Gas Combi Unit
008.1543899_00 – 06/2017 – FR
