3.5.3 Test STB

ATTENTION !
Risque de brûlure par contact avec des sur-
faces chaudes.
● Toucher uniquement avec des gants de
protection adéquats le générateur de chaleur
et les composants hydrauliques raccordés
pendant le test STB et après celui-ci.
● Laisser refroidir suffisamment longtemps le
générateur de chaleur après le test STB.
ATTENTION !
Danger de surchauffe pendant le test STB. Le
générateur de chaleur et un circuit de chauffage
raccordé directement au générateur de chaleur
peuvent être endommagés pendant le test STB.
● Le test STB doit uniquement être réalisé par
le technicien chauffagiste.
● Si le circuit de chauffage direct ne peut pas
être découplé hydrauliquement avant le test
STB (p. ex. plancher chauffant), celui-ci doit
être verrouillable manuellement des deux
côtés.
● Pour prévenir des dommages sur le
générateur de chaleur, il faut installer une
section de dérivation avant le test STB.
● En cas de résistance à la chaleur au-dessous
de 105 °C des matériaux intégrés dans le
circuit de chauffage direct, il faut verrouiller
celui-ci avant la réalisation du test STB et
ouvrir une section de dérivation.
1 Générateur de chaleur
2 Circuit de chauffage raccor-
dé directement
3 Fermer le robinet de verrouil-
lage (départ)

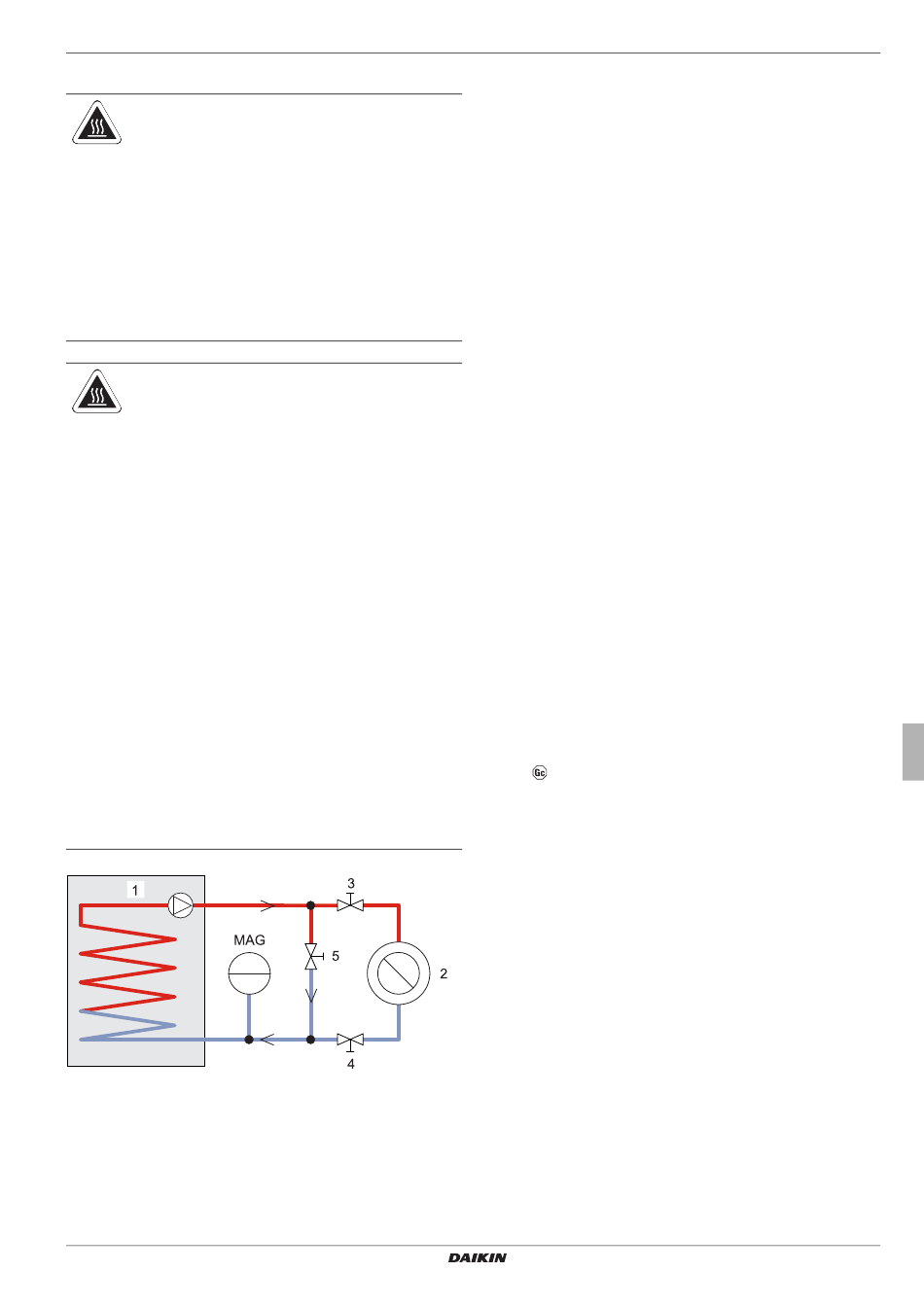

Fig. 3-14 Commutation hydraulique pour test STB en cas d'installation
du circuit de chauffage avec résistance à la chaleur inférieure
à 105 °C
Daikin RoCon
Daikin Régulation
008.1543999_00 – 03/2017 – FR
4 Fermer le robinet de verrouil-
lage (retour)
5 Ouvrir le robinet de verrouil-
lage (dérivation)
MAG Vase d'expansion à mem-
brane
La fonction STB arrête le brûleur en cas de température de chau-
dière élevée de manière interdite, et le verrouille contre la remise
en marche.
Les températures limites sont définies de manière ferme dans le
dispositif automatique d'allumage du générateur de chaleur res-
pectif et non modifiables.
Pour contrôler la fonction STB, il est possible de réaliser le test
STB :
● Entrer le code spécialiste (voir chap. 3.6.1).

Après la saisie, le niveau « Mise en service » s'affiche de
nouveau.
● Appuyer sur la touche Exit au moins 5 s.

Le menu « Mode spécial » s'affiche.
● Sélectionner le programme « Test STB » à l'aide du bouton
rotatif.
● Lancer le programme en appuyant de manière permanente
sur le bouton rotatif.

A l'écran s'affiche « Test STB ».
La limitation intégrée de température maximale de géné-
rateur de chaleur est contournée de manière durable et le
générateur de chaleur reste en service de manière illimi-
tée jusqu'au déclenchement de la limitation de tempéra-
ture de sécurité sous charge complète.

Tous les consommateurs raccordés en externe sont cou-
pés du générateur de chaleur côté eau (les mitigeurs exis-
tants sont fermés). A l'exception de la pompe de chau-
dière, toutes les pompes de circuit de chauffage ainsi que
de chargement d'accumulateur sont hors service.
● Relâcher le bouton rotatif.

Le test STB est terminé.
● En cas de test STB réussi (arrêt de sécurité avec code défaut
E1) :
Après un refroidissement suffisant, le limiteur de température
de sécurité (STB) doit être déverrouillé manuellement, afin de
retourner au mode de chauffage normal. Voir le chap. 7.1.3
ainsi que la notice d'installation et d'utilisation du générateur
de chaleur respectif.
3.5.4 Course de référence vannes de commutation

3 voies

Les positions des deux vannes de commutation 3 voies 3UVB1
et 3UV DHW dans la Daikin GCU compact sont régulées en
continu entre leurs deux réglages de base en vue d'une exploi-
tation optimisée de l'énergie (par ex. fonction d'appoint de
chauffage).
Afin de garantir cette fonction, les deux vannes de commutation
3 voies sont déplacées automatiquement et toujours les jours de
la semaine « lundi », « mercredi » et « vendredi », respecti-
vement à 11h00 (dérivation - voie AB-A ouverte).
Cette fonction peut durer jusqu'à 5 minutes. Elle est programmée
fermement et elle ne peut pas être modifiée.
