8.2.3. Panneau d'alimentation

9. Contrôleur de vitesse
10. TB2 : bornier de 24 V c.c.
 Alimentation du mécanisme de verrouillage
 Raccordement du contacteur d'urgence
11. Transformateur de 120 V à 24 V
12. Disjoncteur principal
13. TB1 : bornier de 120 V c.a.
14. CONT1 : contacteur d'urgence
15. Disjoncteur secondaire
16. JB1 : alimentation principale de 120 V
17. JB2 : alimentation de 240 V (raccordement du moteur esclave)
18. Transformateur de 120 V à 240 V
19. CB3 : disjoncteur du moteur esclave
20. CB4 : disjoncteur du moteur maître
21. AS1145 : Carte d'interface réseau CAN (utilisée pour le contrôleur de vitesse)
Manuel technique
NAM-SL 90X-91X-TM-02-FR-C

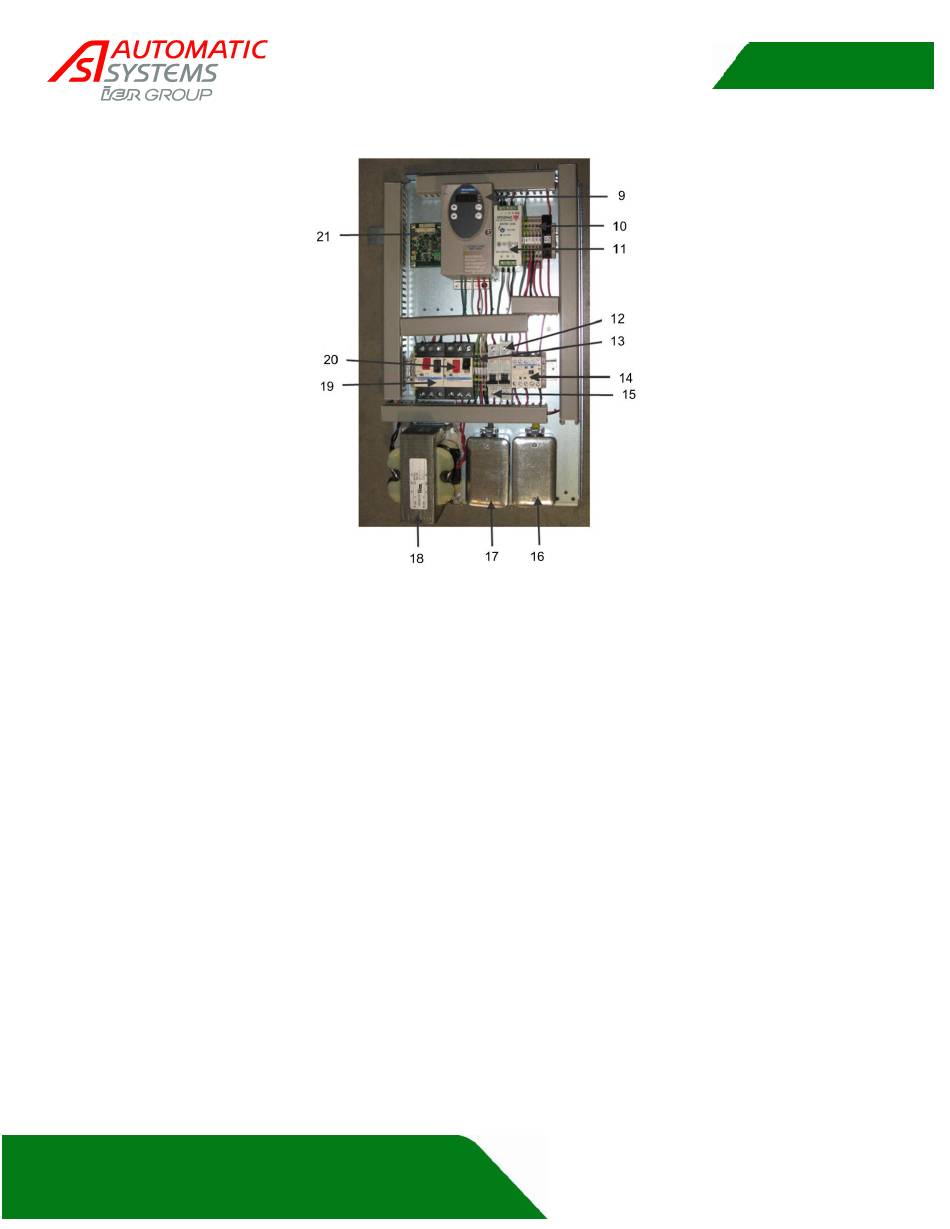

Figure 9 Panneau d'alimentation
