11.7 Instructions : remplacement d'un obstacle fixe en verre

2. Retirez le panneau situé sur le côté de ces boulons de fixation (voir la
3. Tirez l'obstacle mobile en verre en position fermée.
4. Bloquez la bielle manivelle à l'aide d'une cale (voir la
5. Desserrez les boulons de fixation [6] sans les enlever (vous trouverez 4 ou 5 boulons de
fixation selon la largeur de l'obstacle fixe en verre).
6. Tirez l'obstacle fixe en verre vers le haut et sortez-le.
7. Insérez le nouvel obstacle fixe en verre dans son support, puis serrez les boulons de
fixation [6].
Manuel technique
NAM-SL 90X-91X-TM-04-FR-C
1. Repérez les boulons de fixation de l'obstacle fixe en verre [6]
(voir la Figure 30) sur le support (visibles à travers l'obstacle mobile
quand il est rétracté dans l'unité).

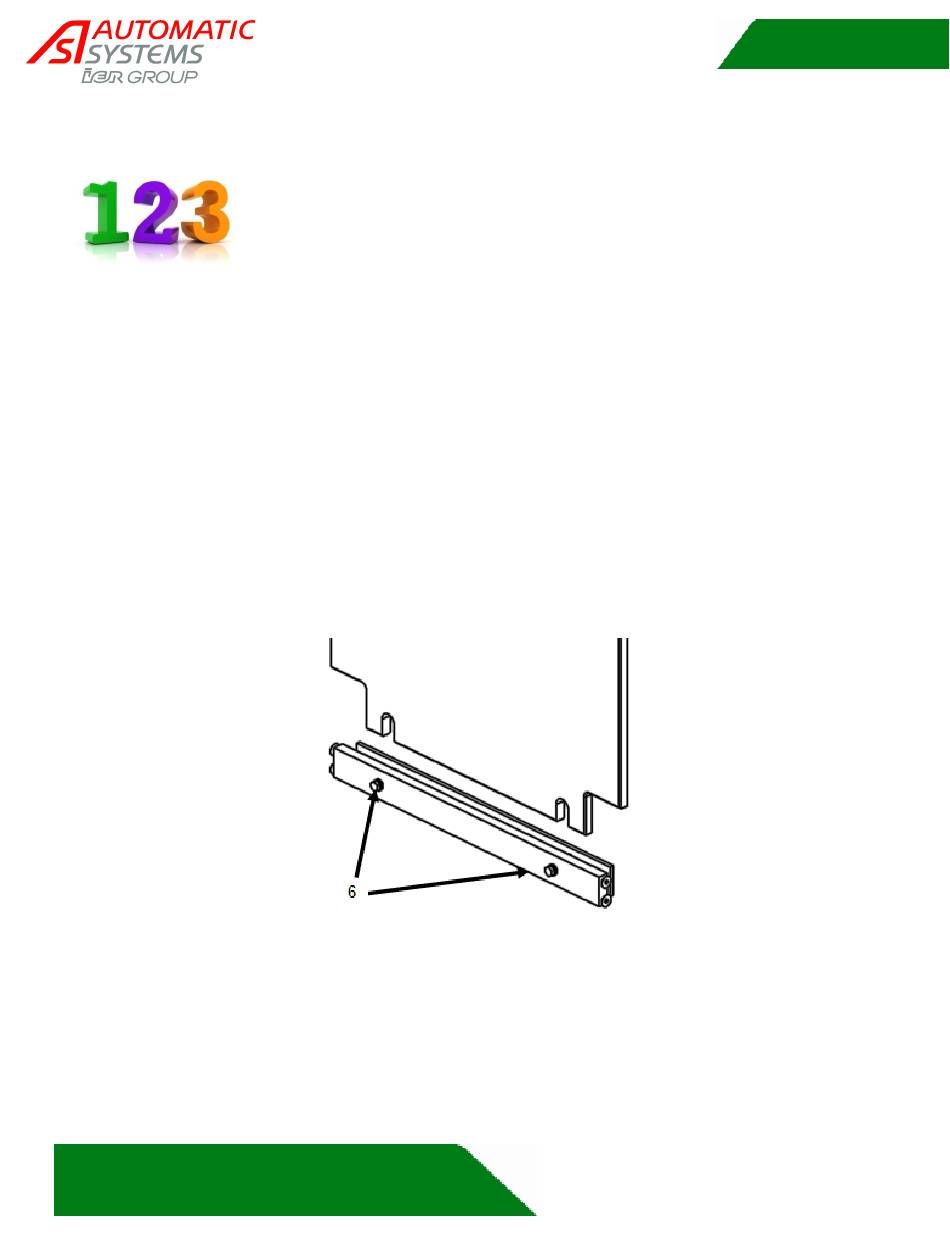

Figure 30 Boulons de fixation de l'obstacle fixe
section
Figure 28).
