10.5 Système de déclenchement mécanique : levier de
dégagement et ressort
Voir l'élément [1] sur la
1. Vérifiez l'état du système : rouille, corrosion, dommages.
2. Assurez-vous que le ressort de déclenchement est bien positionné et qu'il est
correctement fixé des deux côtés. Le côté du ressort ne doit pas toucher à la bielle
manivelle [4] lorsque le mécanisme est en mouvement.
3. Vérifiez s'il y a un mouvement ou un bruit anormal lors du fonctionnement normal
(obstacles mobiles ouverts et fermés).
4. Lubrifiez le ressort de déclenchement et les pièces mobiles du levier de dégagement
(cachées derrière la bielle manivelle [4] sur l'illustration).
Manuel technique
NAM-SL 90X-91X-TM-04-FR-C

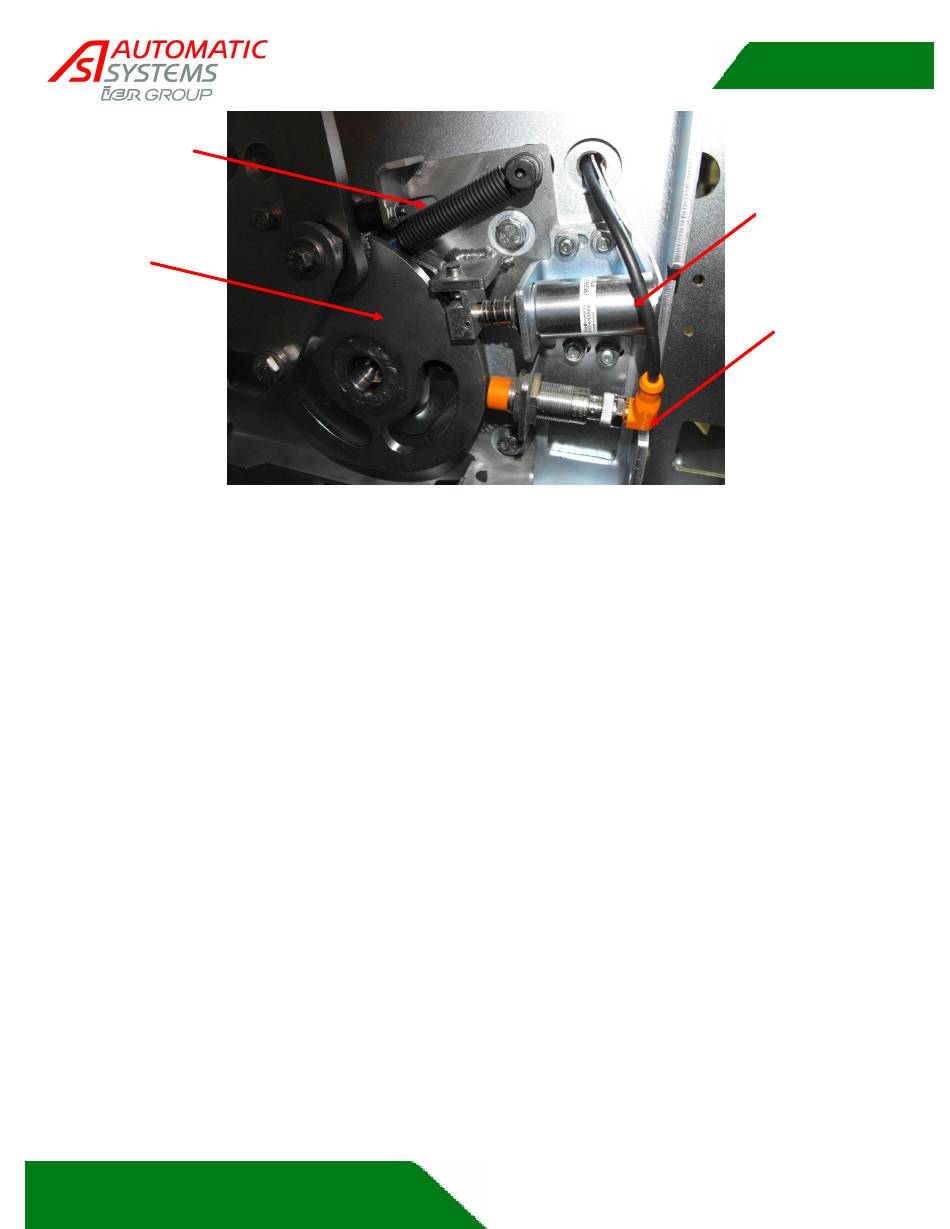

Figure 14 Assemblage du système de déclenchement mécanique
Figure 14
.
L'information contenue dans ce document est la propriété d'Automatic Systems et
est confidentielle. Le destinataire ne peut l'utiliser dans un but autre que
l'utilisation des produits ou l'exécution du projet auquel elle se réfère, et
l'utilisateur ne peut la communiquer à des tiers sans l'accord écrit préalable
d'Automatic Systems. Ce document est sujet à modifications sans préavis.
