39 Raccordement réseau
Qualification requise pour l'utilisateur :
SPÉCIALISTE EN TI
Le raccordement réseau ne peut être effectué que par
un
SPÉCIALISTE EN TI au sens de la définition au
chapitre Qualification de l'utilisateur.
L'Analyt offre de nombreuses possibilités très pratiques pour l'accès à
distance depuis un réseau local ou l'Internet.
Pour pouvoir utiliser ces possibilités, l'Analyt doit être raccordé à un
réseau TCP/IP (TCP/IP désigne les protocoles de transmission
standard, utilisés dans les réseaux et sur l'Internet).
Dans le bornier de l'Analyt se trouve un port Ethernet standard (type
RJ45). Il est possible d'y insérer un câble réseau standard simple
(Cat5 ou Cat6).
Le câble réseau est inséré dans le bornier via un grand passe-câbles
à vis, afin d'assurer l'indice de protection IP65.

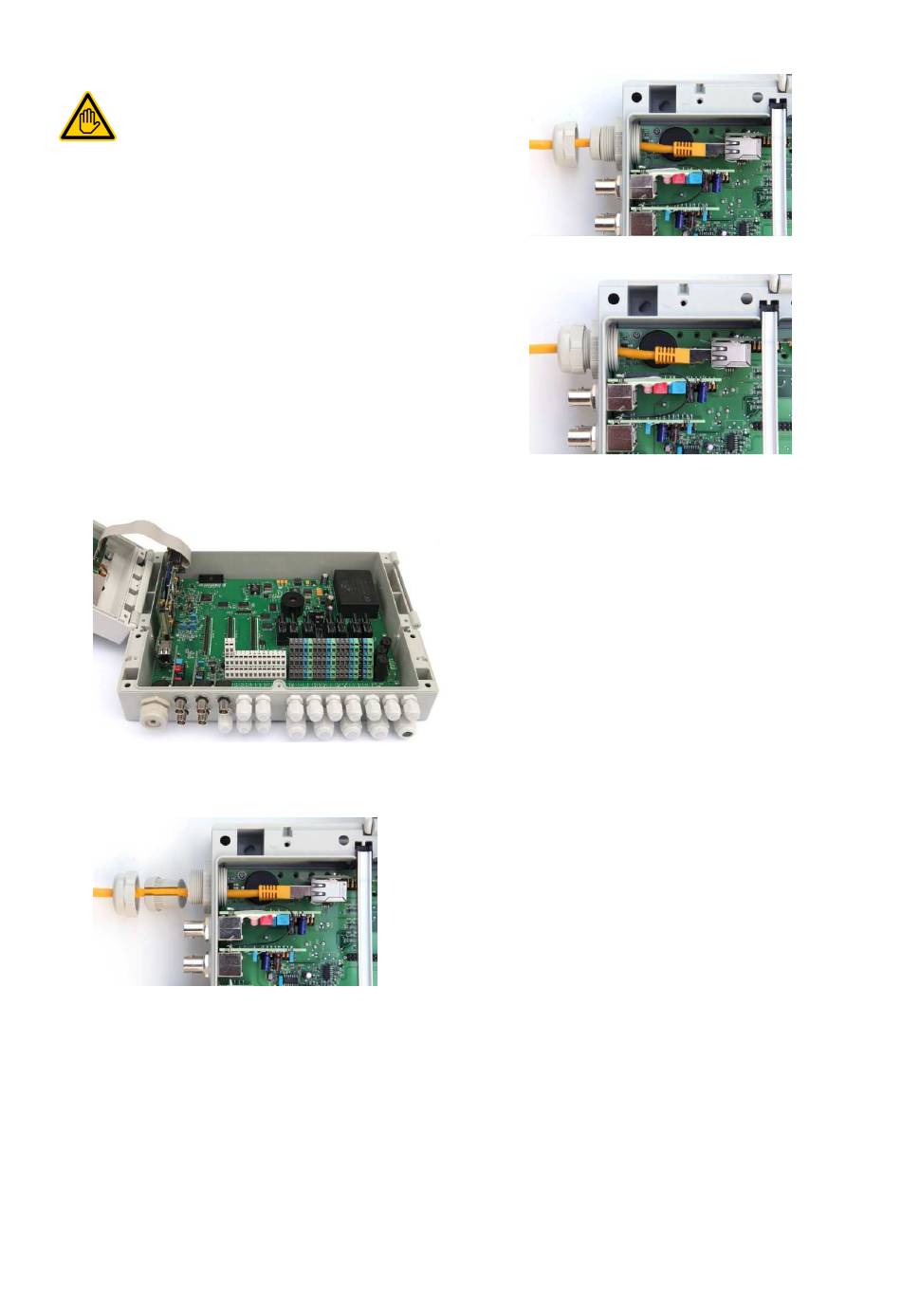

39.1 Étape par étape
1.
Débranchez l'alimentation réseau de l'Analyt.
2.
Desserrez les quatre vis du couvercle du bornier
et retirez-le.
3.
Desserrez le grand passe-câbles à vis tout à gauche.
4.
Insérez un câble réseau standard avec fiche RJ45 dans le
bornier comme illustré ci-après.
5.
Insérez tout d'abord le câble à travers le cache du passe-câbles
à vis et le raccord à vis même.
6.
Insérez le câble dans le port RJ45.
Veillez à un verrouillage propre de la fiche
7.
Enfilez le joint en caoutchouc à fente sur le câble, selon
l'illustration.
8.
Enfoncez le joint en caoutchouc dans le passe-câbles à vis.
9.
Vissez le passe-câbles à vis à fond afin d'obtenir une étanchéité
fiable.
10.
Refermez le boîtier. Serrez les vis du cache du bornier à la
main afin d'obtenir une étanchéité fiable.
11.
Rebranchez l'alimentation réseau de l'Analyt.
Manuel d'utilisation Analyt
71
