Éléments du module de commande

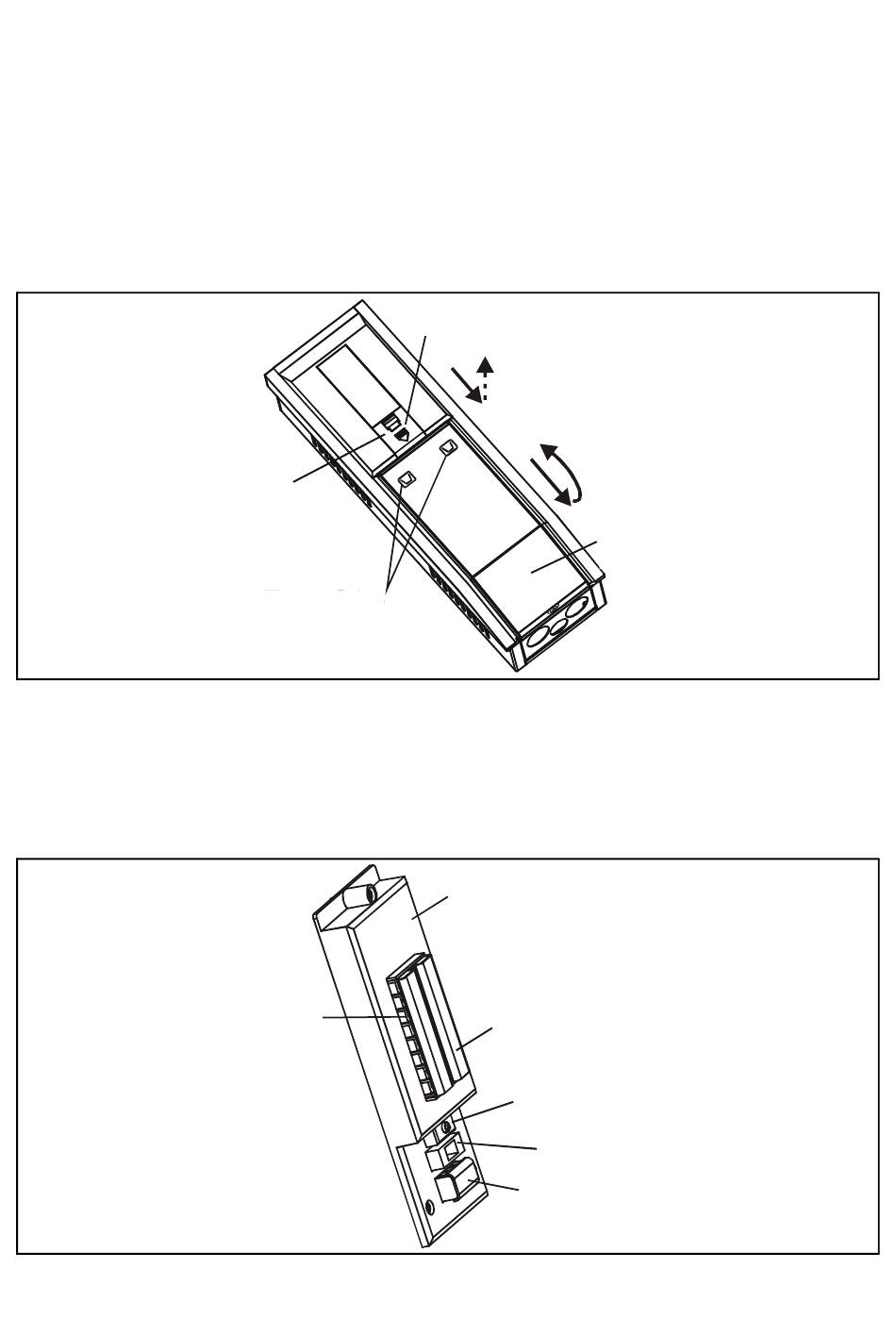

Cette procédure décrit comment accéder aux composants à l'intérieur du module de commande.
1 Desserrer la vis captive unique fixant le panneau d'accès au Module bornier.
Le panneau se situe au fond du boîtier.
2 Pousser sur les alvéoles situées en haut du panneau d'accès.
Panneau
d'accès aux
touches de
commande
3 Faire glisser le panneau vers le bas pour le dégager.
4 Tirer le panneau vers l'extérieur.
Le tirer jusqu'à ce que la porte forme environ un angle droit par rapport au boîtier.
5 Pousser le panneau vers l'intérieur en direction du boîtier.
Ceci le verrouille en position ouverte et offre un accès à deux mains aux entrées de câble, etc.
Bornier 16 fils
16-wire Terminal
TP1MAN version 1, août 2005 (MAN0630F)
Alvéoles
Block
Alvéole
Module bornier
Terminal Module
Couvre-bornes en plastique
Terminal Plastic Cover
Commutateur Marche/arrêt
On/Off Switch
Fusible
Fuse
Bornier 3 fils
3-wire Terminal Block
Panneau d'accès au
module bornier
Installation
12
